Компания ВСМ выполняет комплекс инженерно-геодезических работ, необходимых для точного размещения зданий, сооружений, инженерных сетей и технологических конструкций на местности. Геодезическое сопровождение применяется на разных этапах строительства: от подготовки площадки и разбивки осей до контроля высотных отметок, исполнительной съемки и проверки фактического положения конструкций.

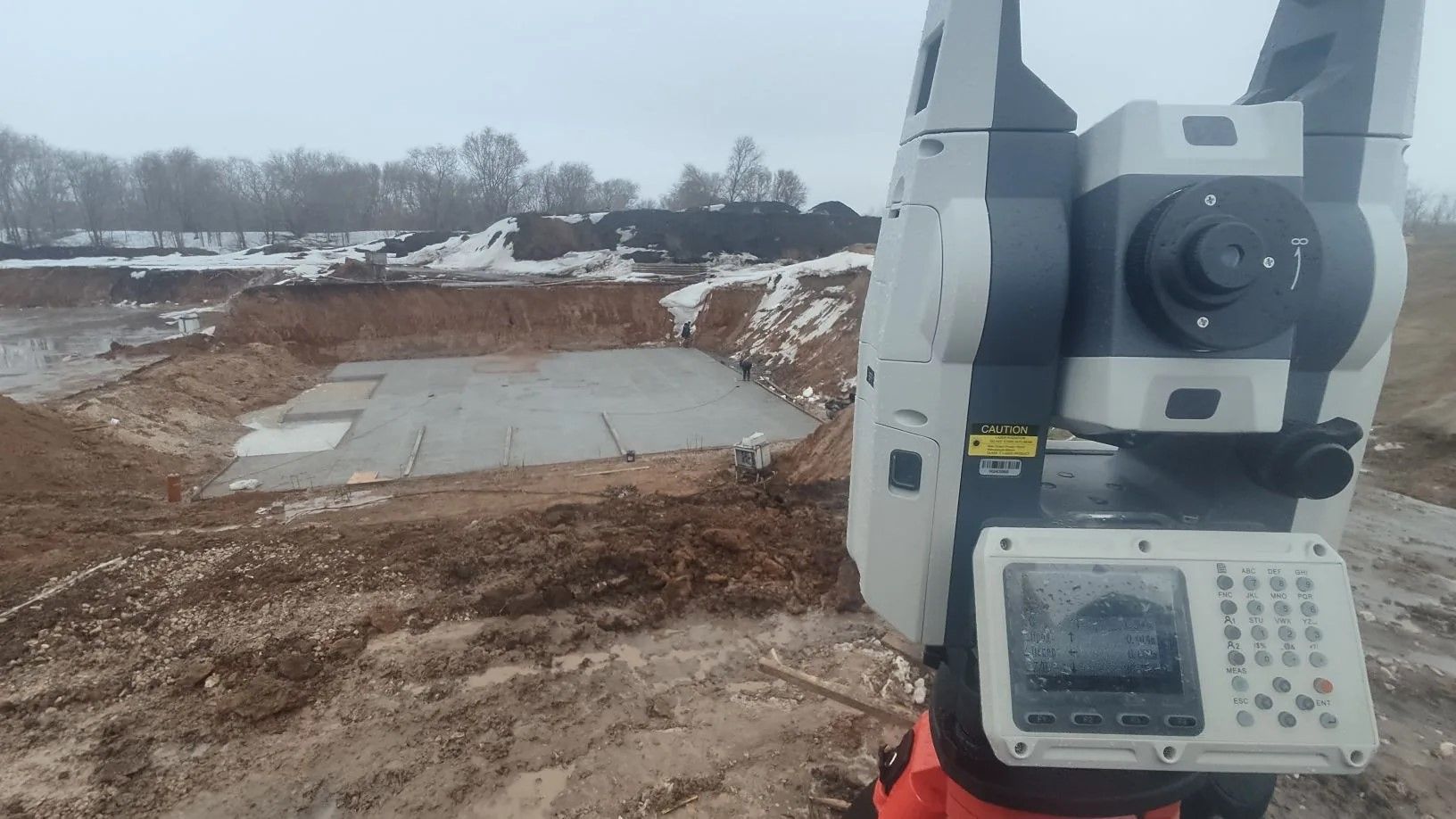

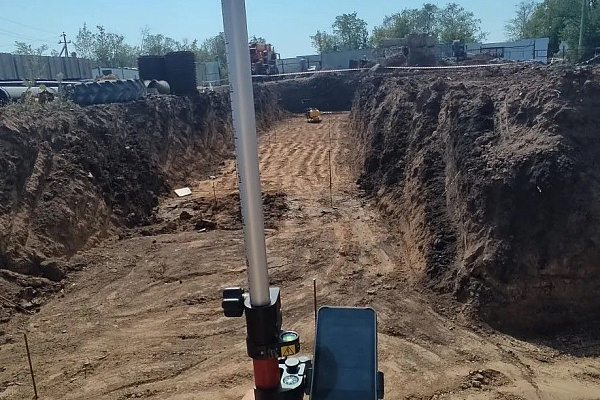

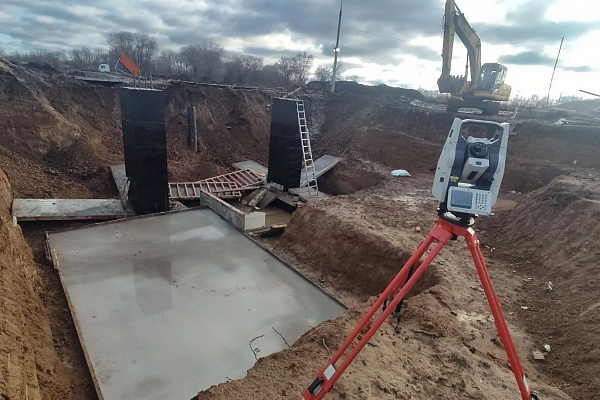

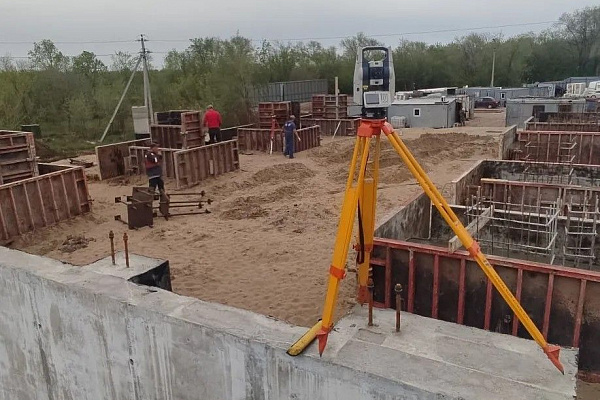

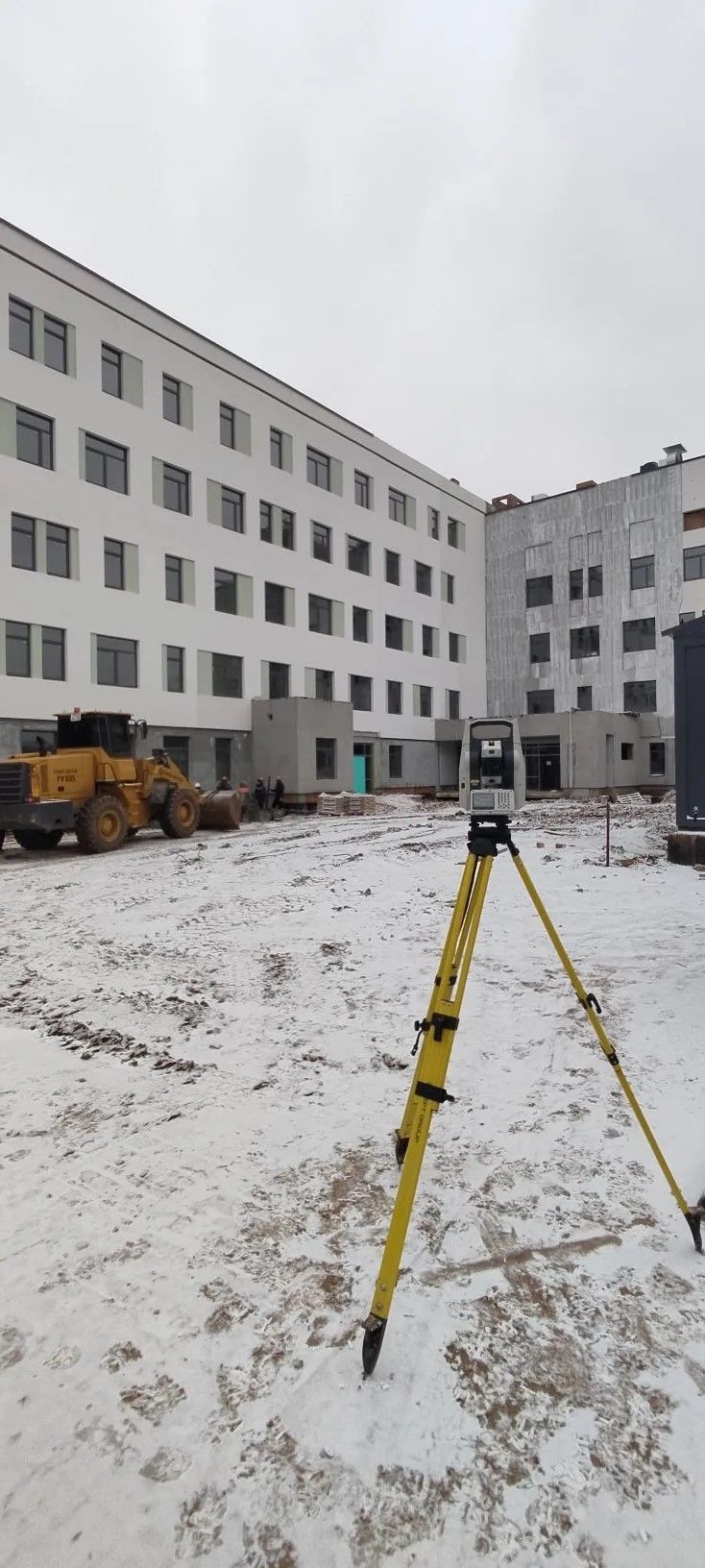

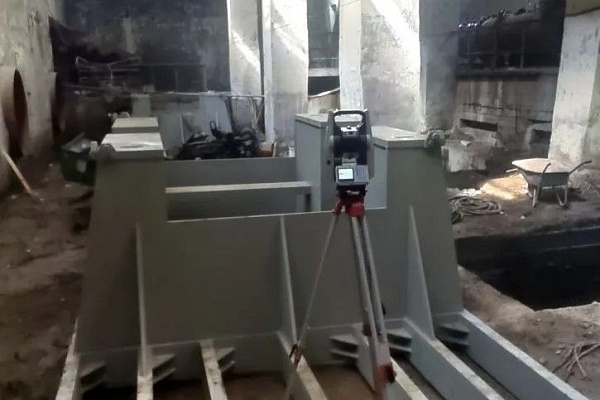

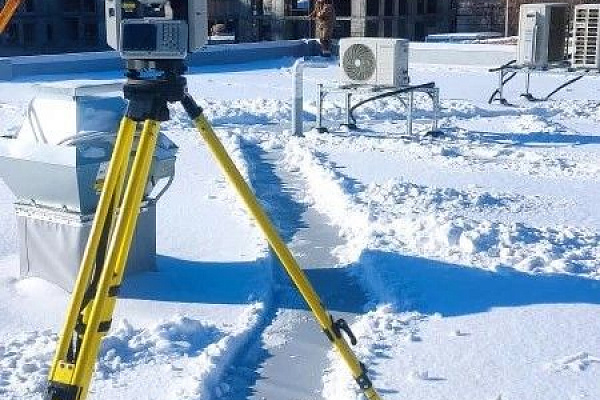

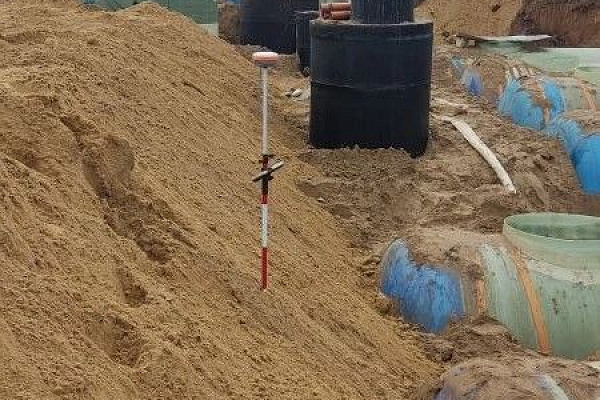

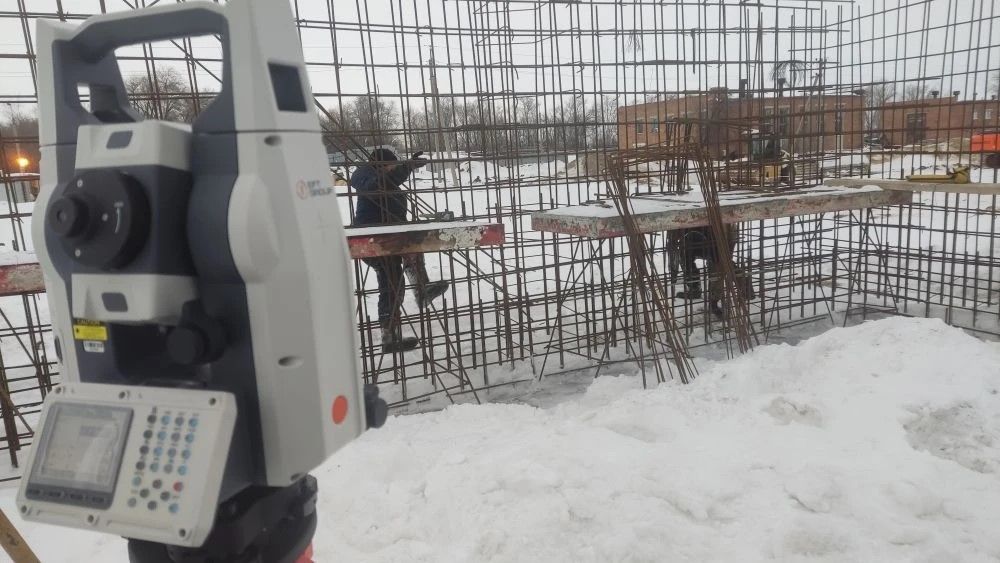

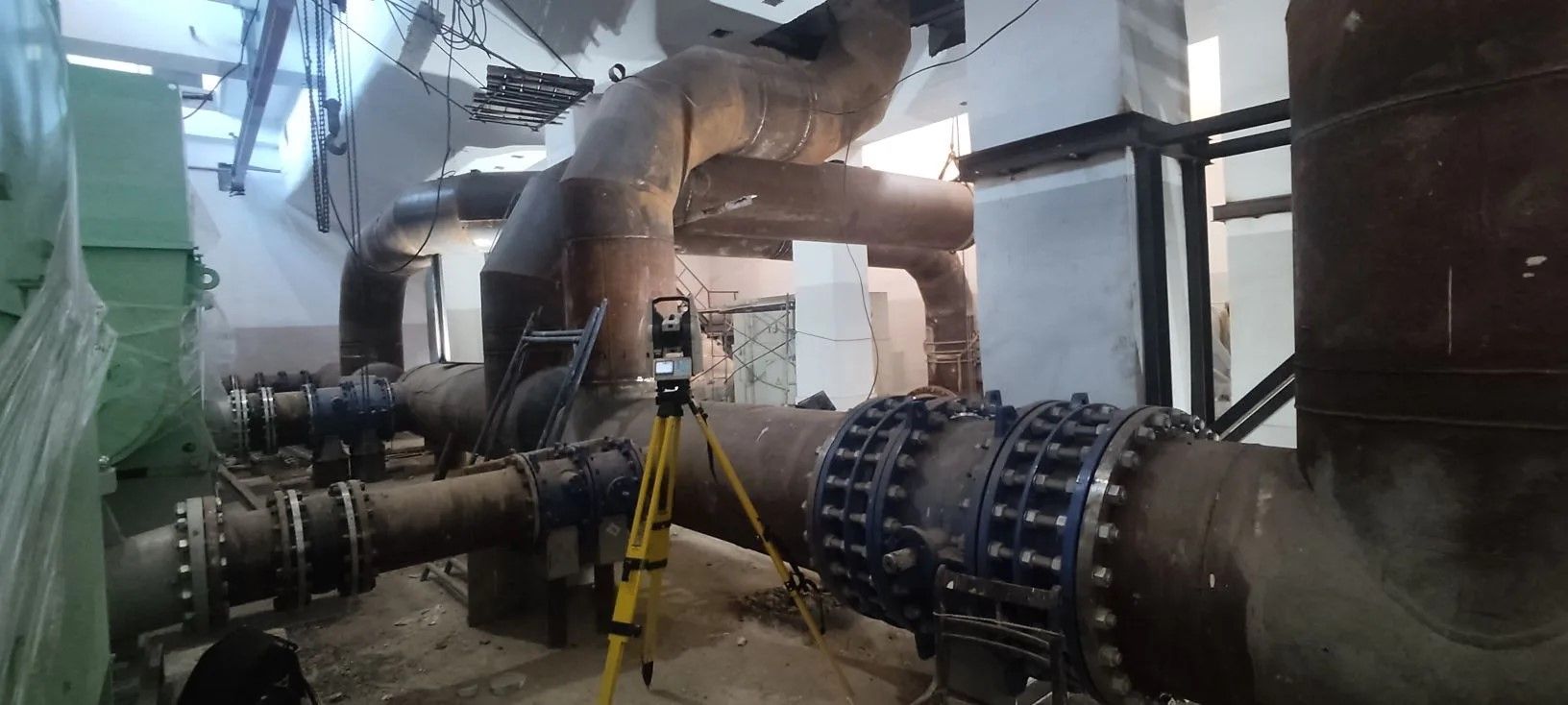

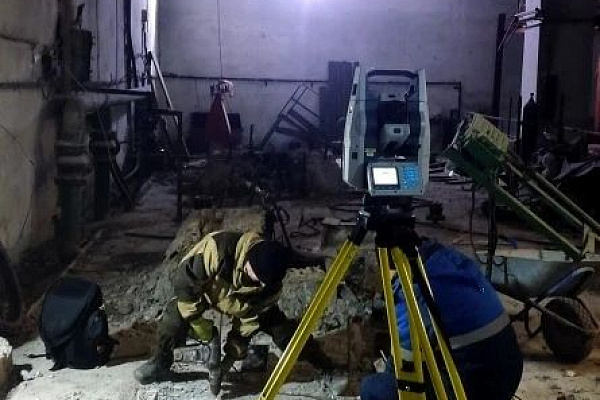

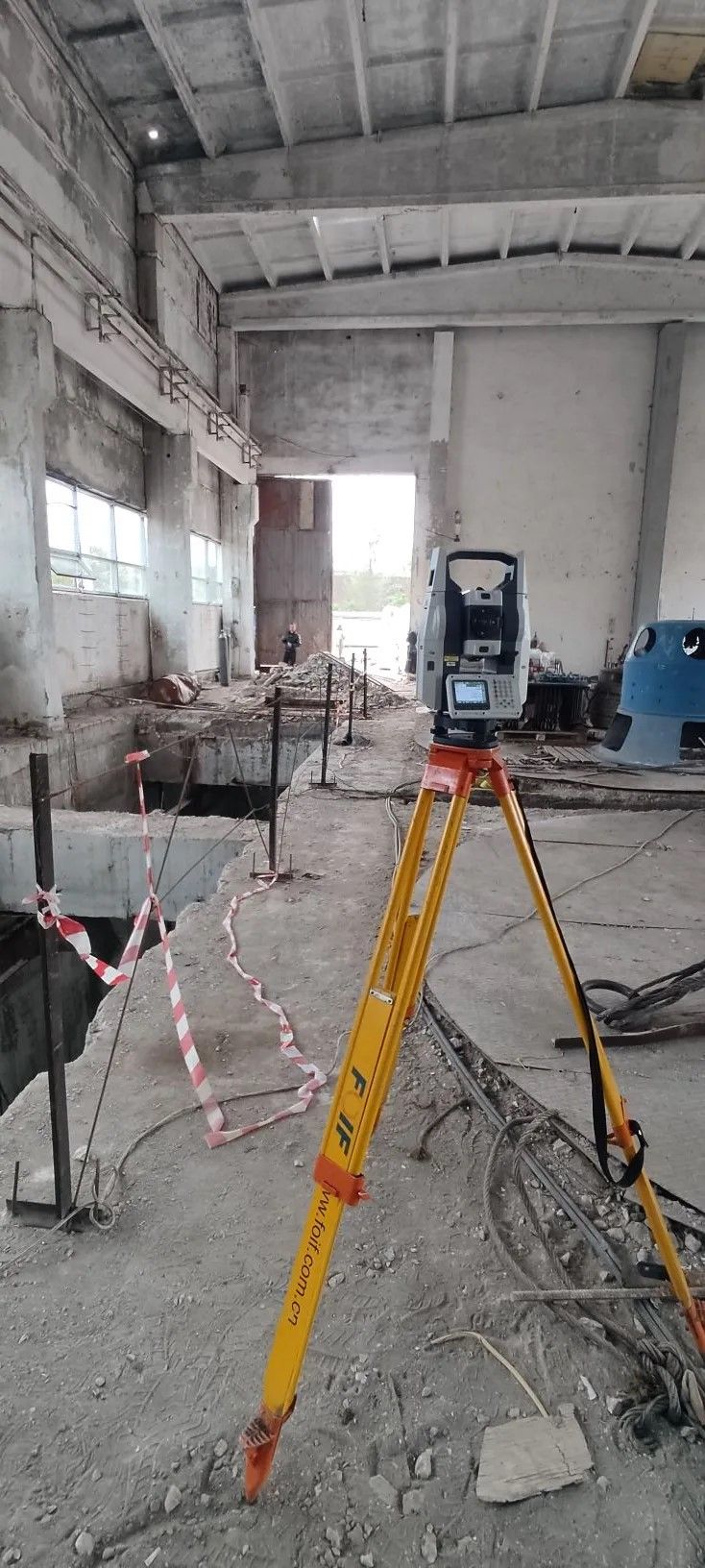

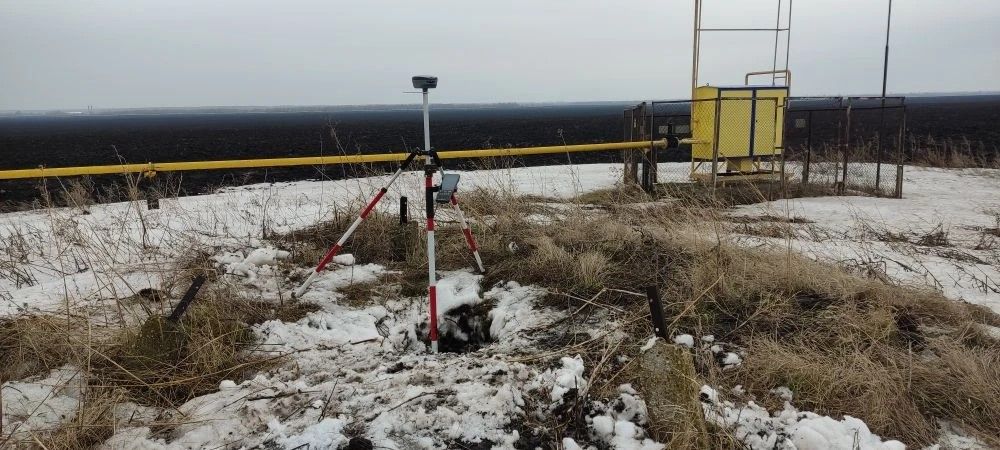

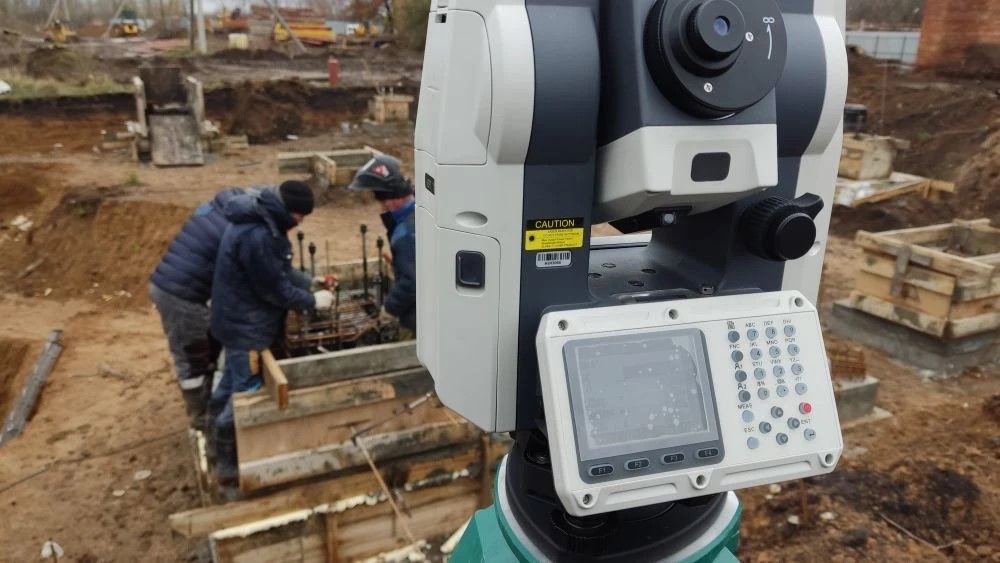

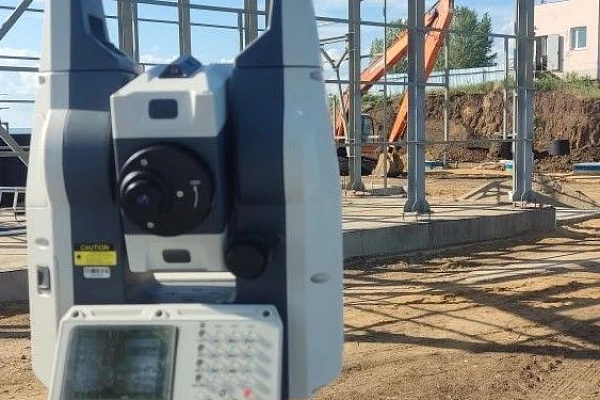

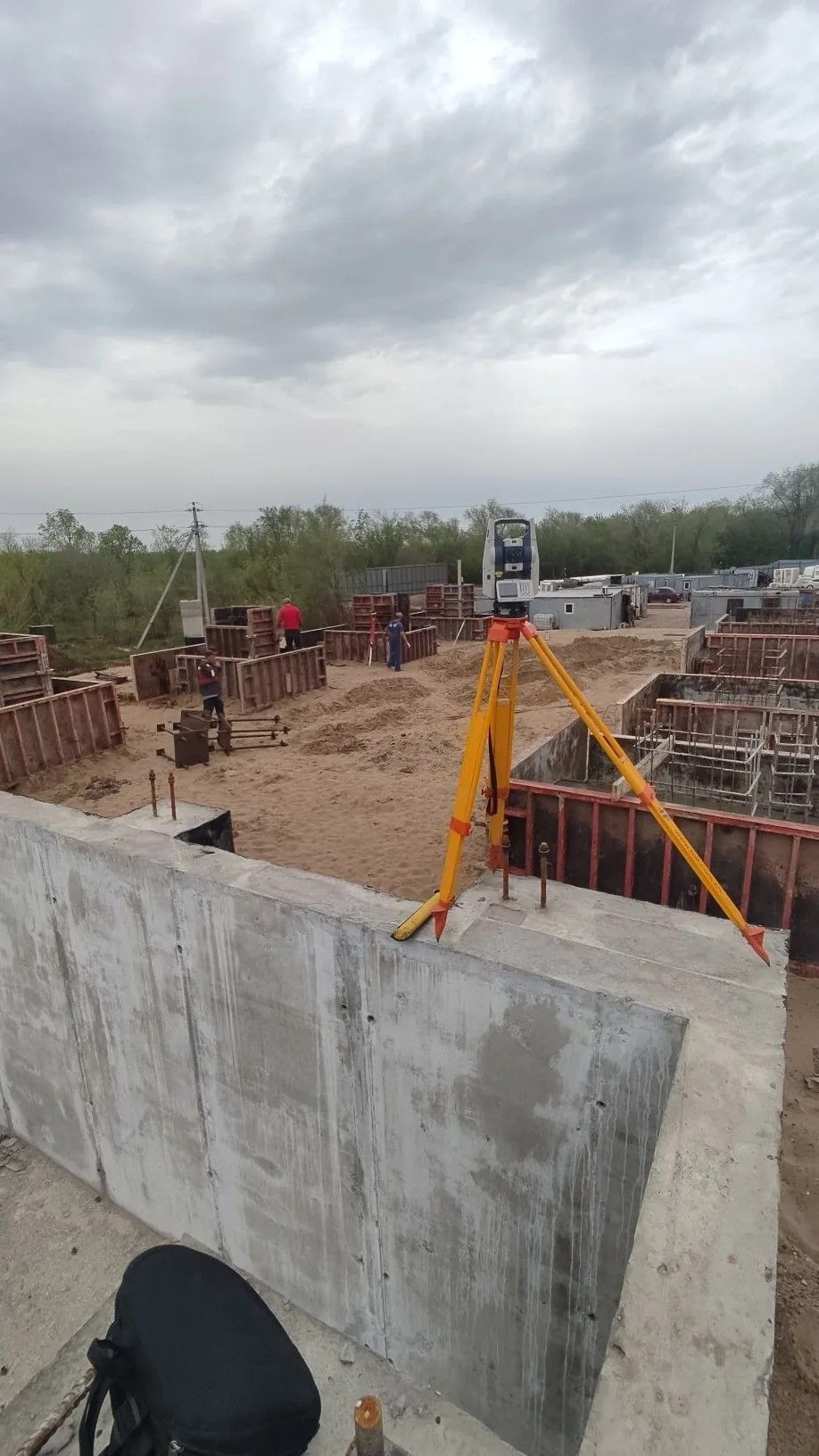

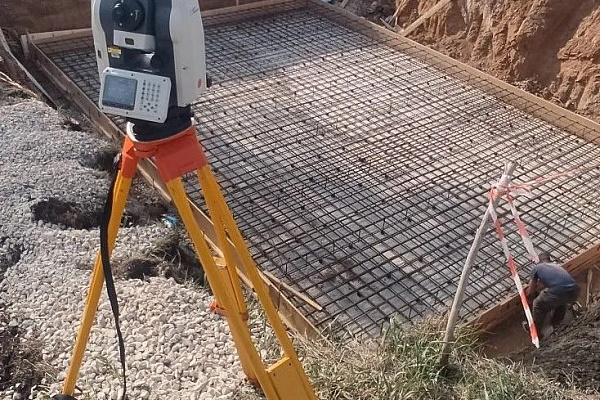

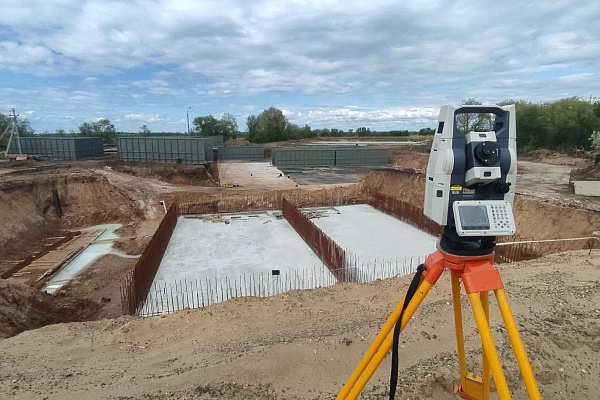

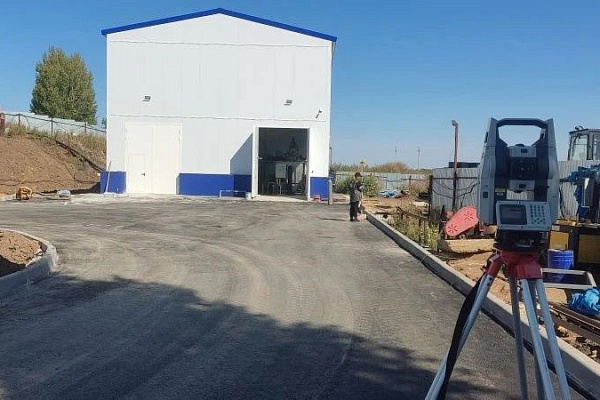

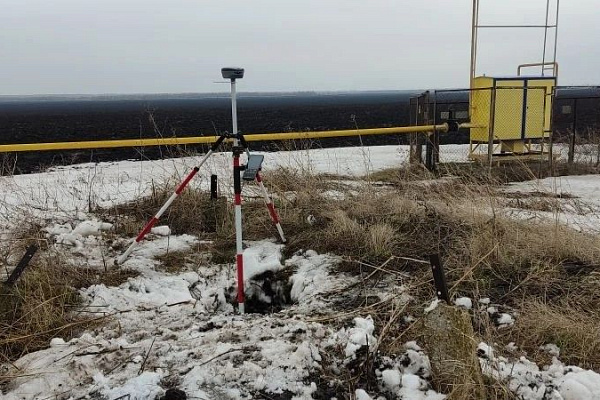

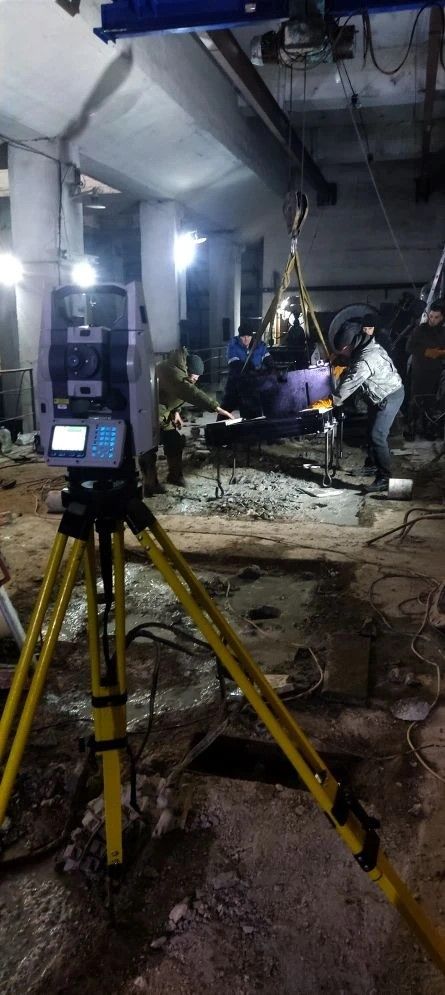

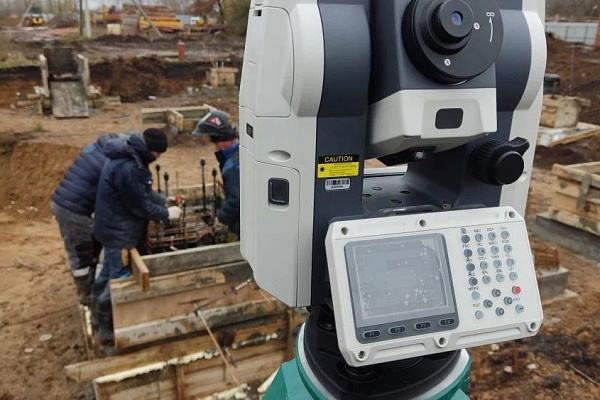

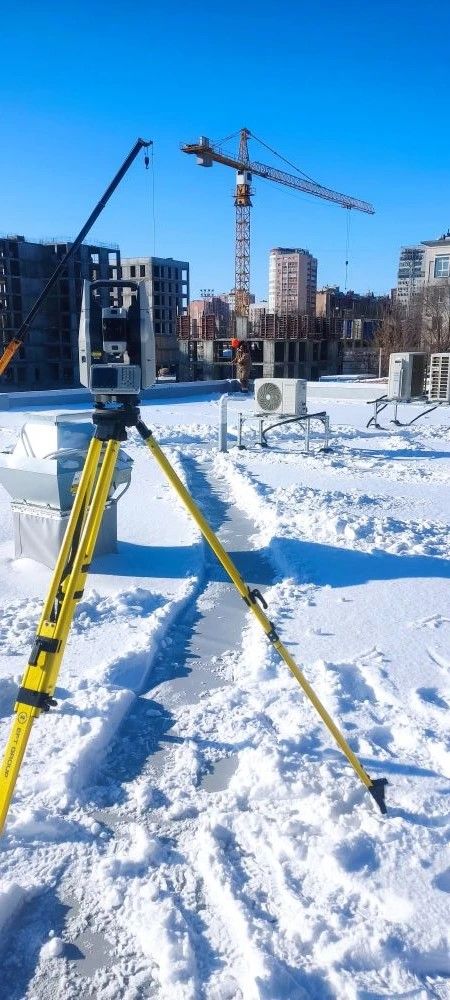

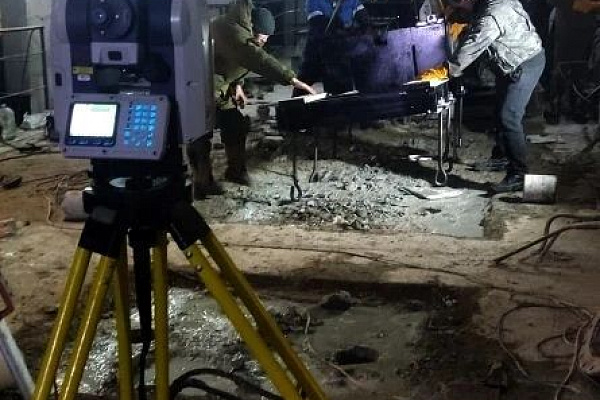

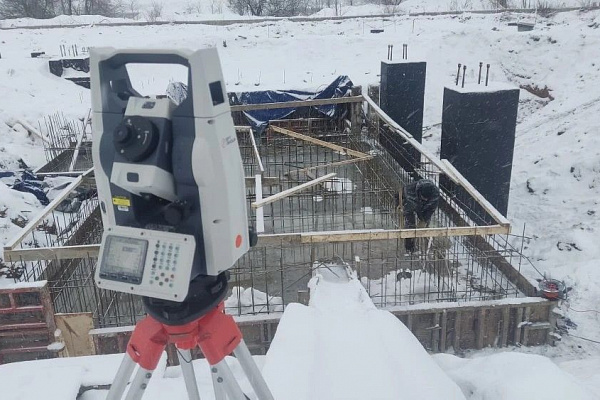

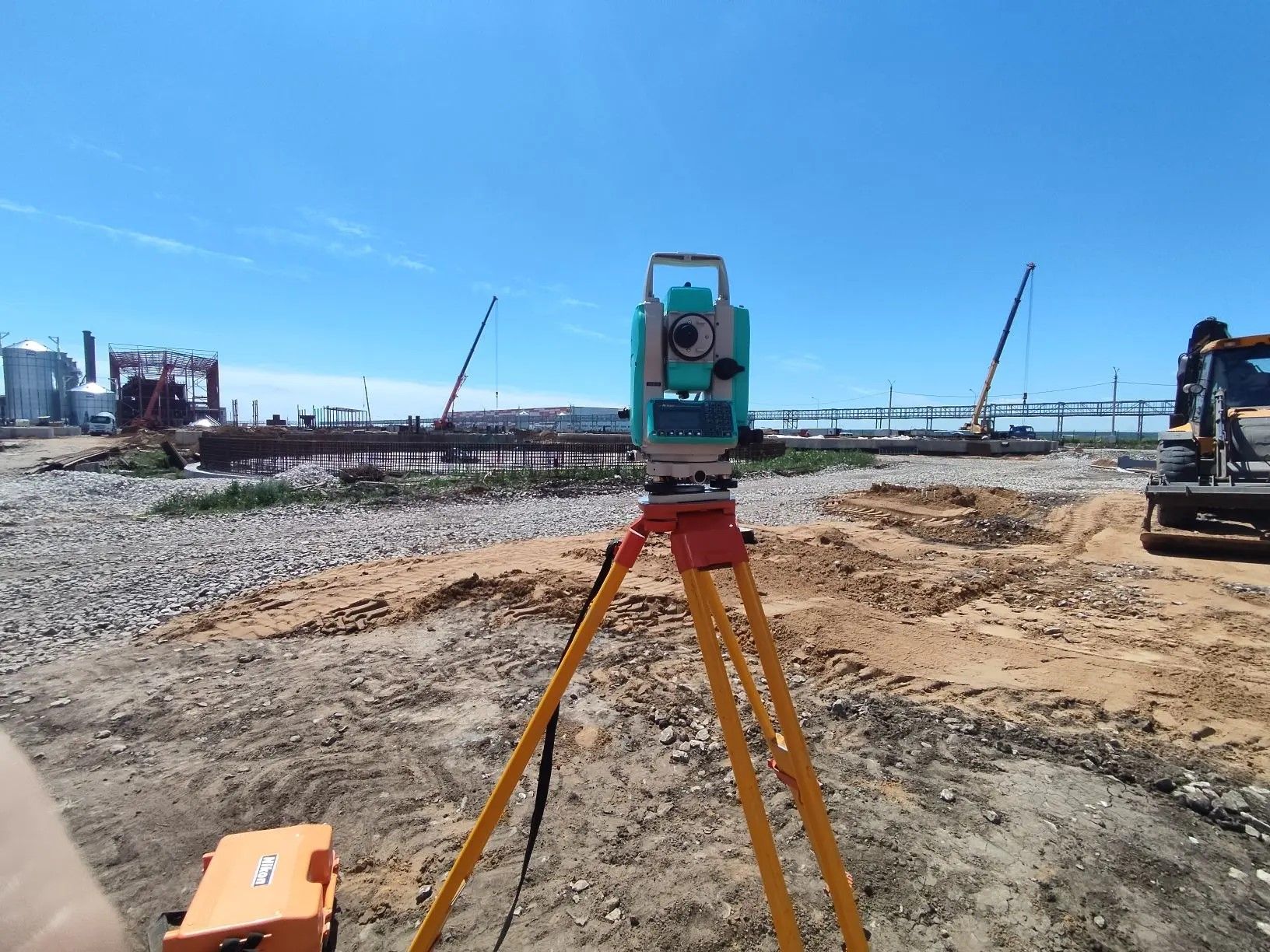

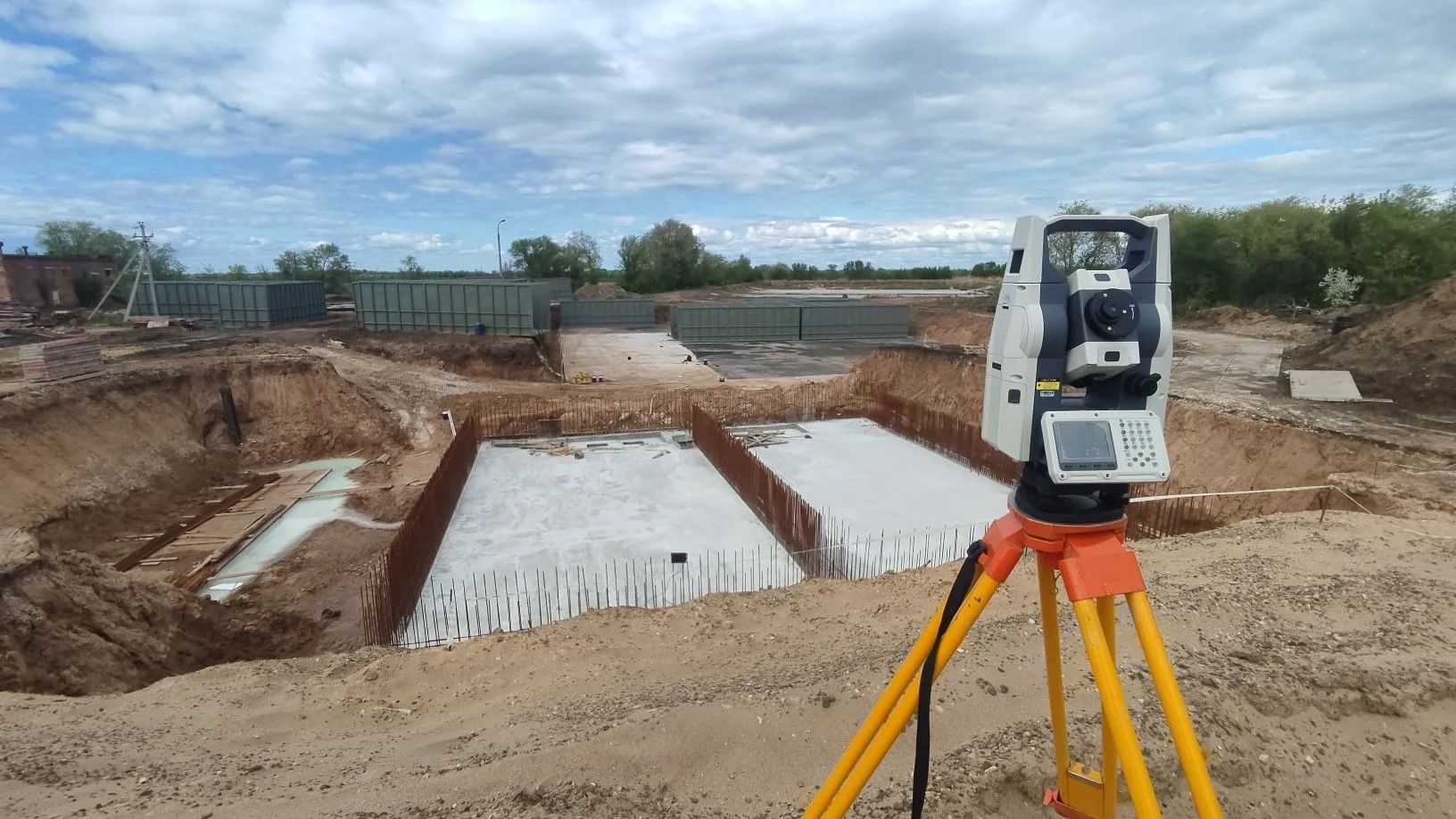

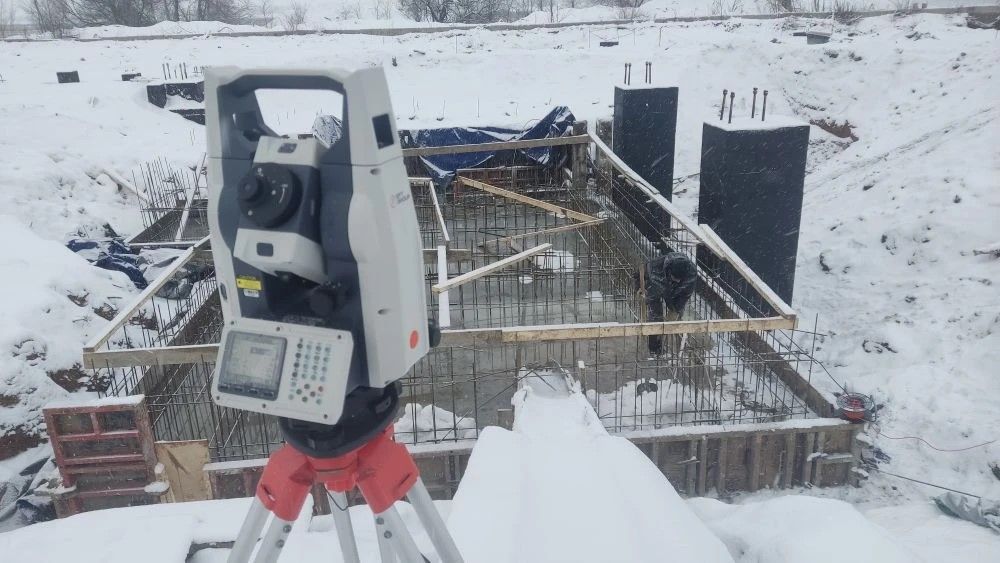

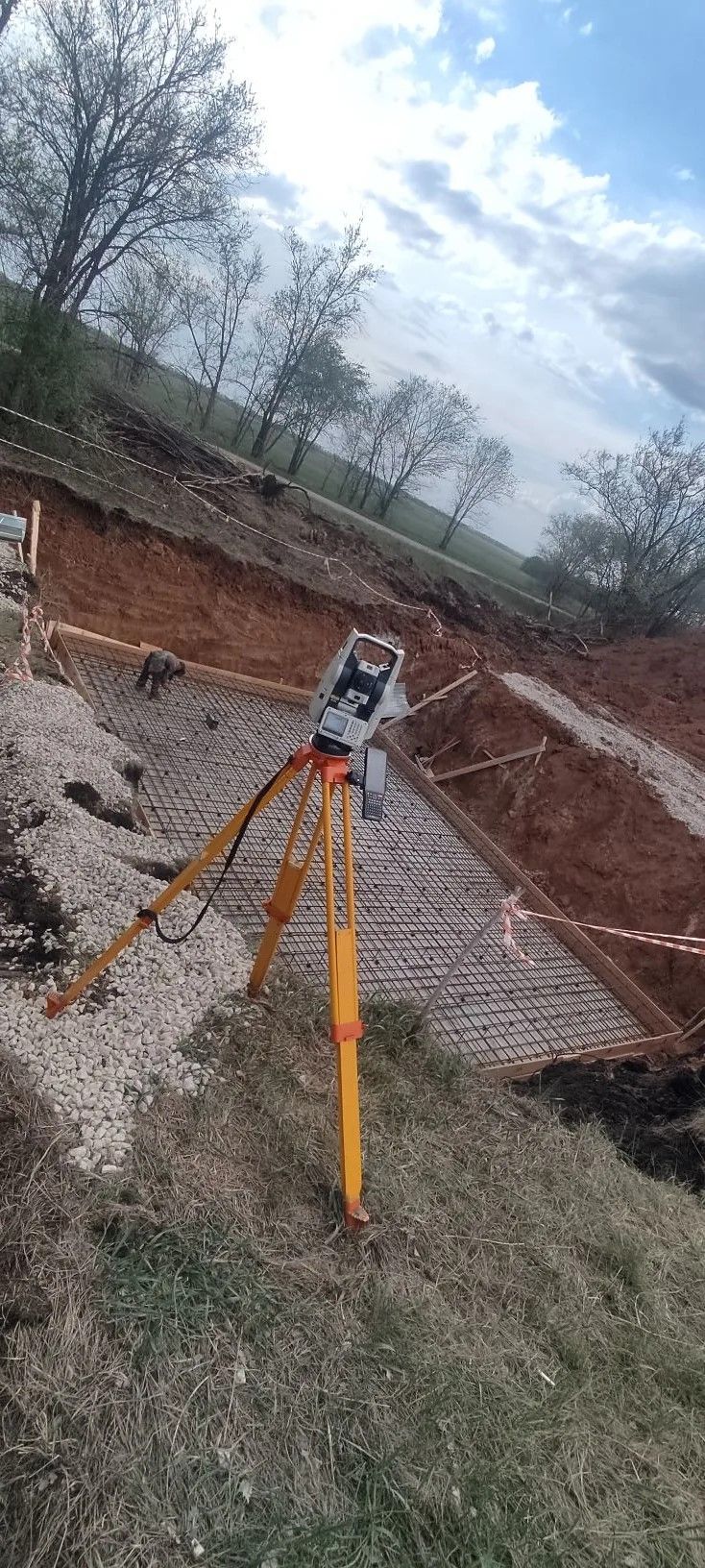

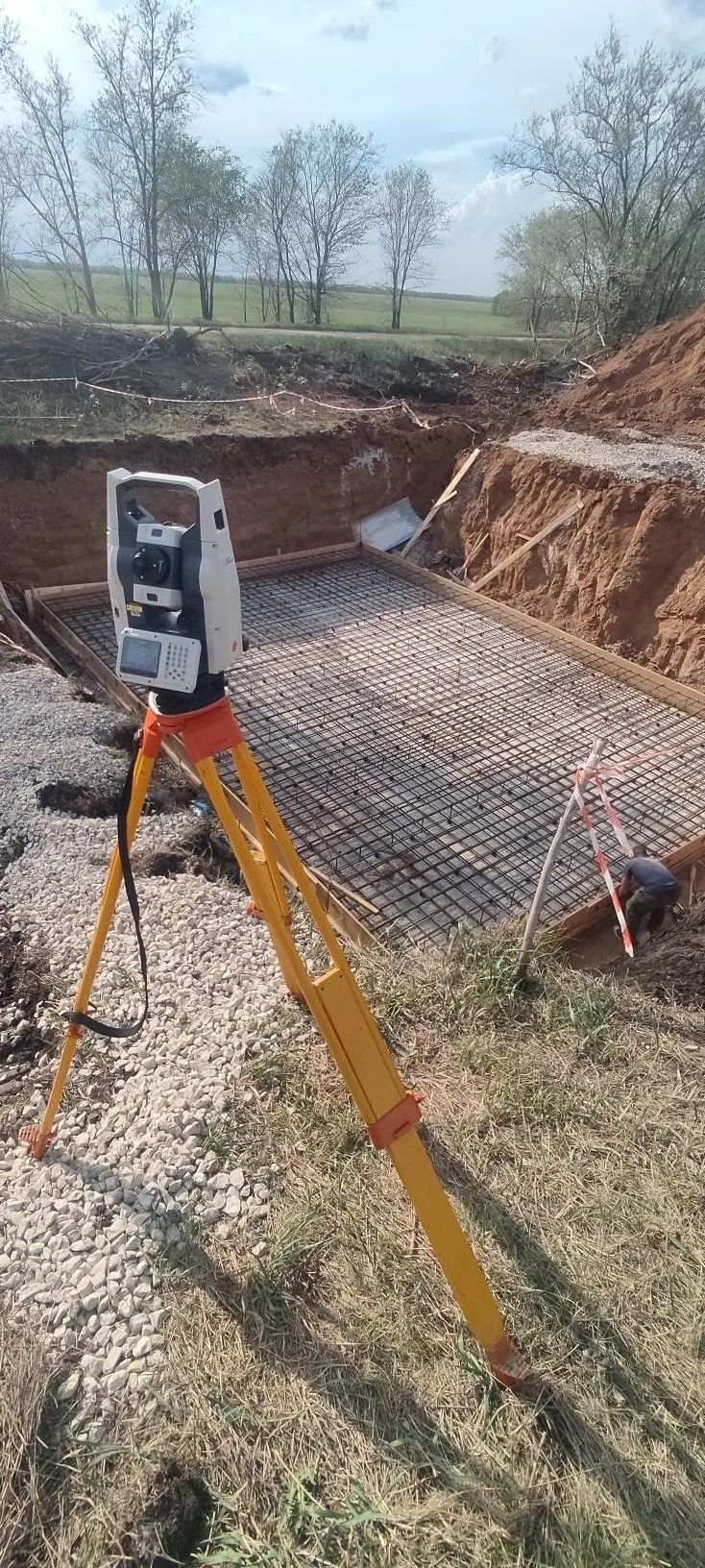

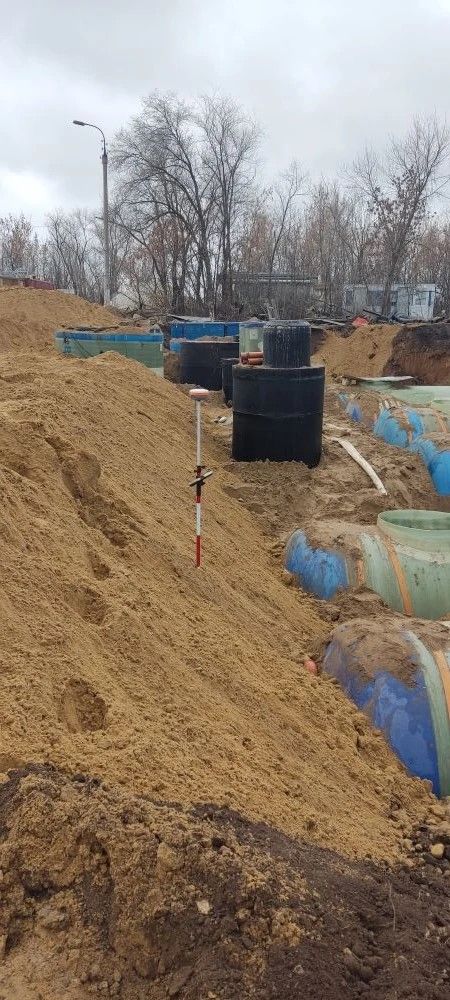

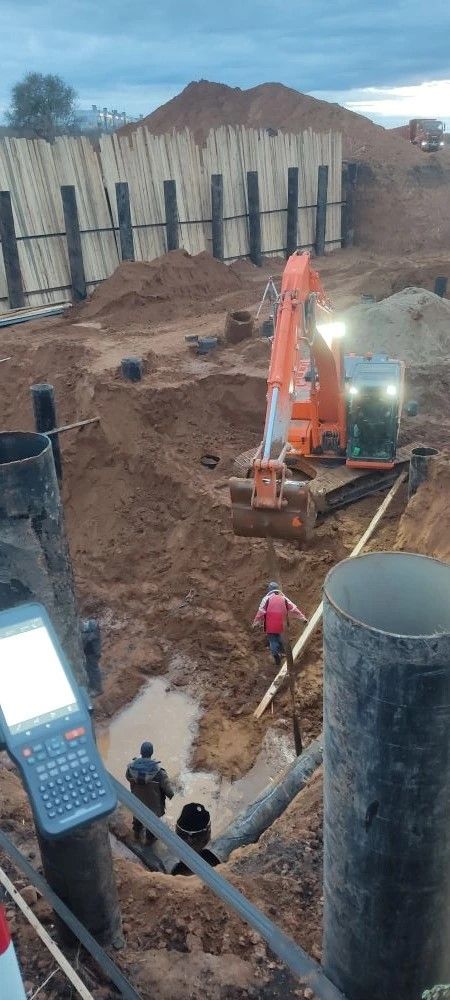

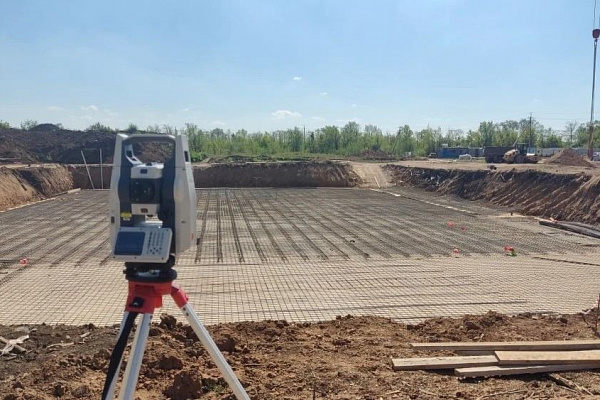

По фотографиям видно, что работы выполнялись на разных типах объектов: при устройстве фундаментов, возведении монолитных конструкций, монтаже металлокаркасов, строительстве зданий промышленного и гражданского назначения, а также при прокладке инженерных коммуникаций и монтаже технологических трубопроводов.
Геодезические работы позволяют контролировать соответствие фактически выполняемого строительства проектным решениям, своевременно выявлять отклонения и снижать риски ошибок при монтаже несущих конструкций, инженерных систем и технологического оборудования.
Какие работы выполняются

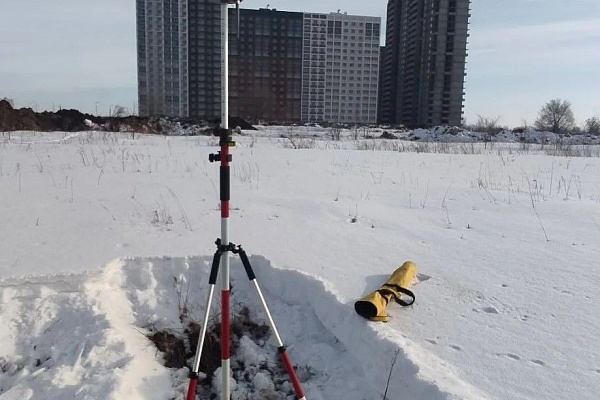

Топографическая съемка и подготовка исходных данных
На начальном этапе выполняется сбор геодезических данных о площадке строительства: рельефе, существующих сооружениях, инженерных коммуникациях, границах участка и особенностях территории.
- съемка рельефа строительной площадки;
- фиксация существующих зданий и сооружений;
- определение характерных точек участка;
- оценка перепадов высот;
- подготовка данных для проектирования и привязки объекта.

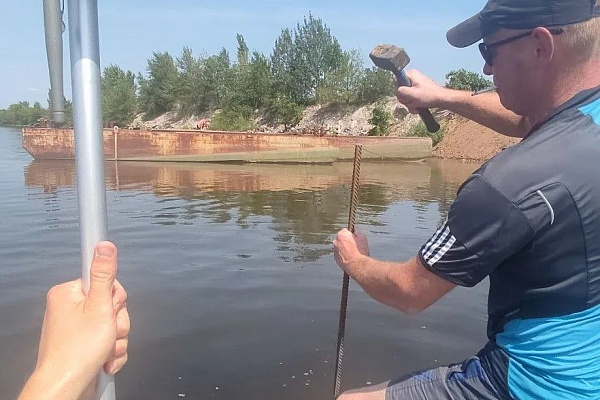

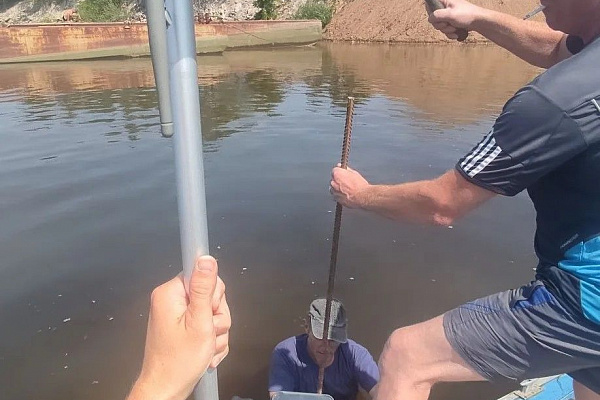

Создание геодезической разбивочной основы
Геодезическая разбивочная основа нужна для последующего выноса проекта в натуру. Она позволяет закрепить на местности систему точек, от которых выполняются дальнейшие измерения.

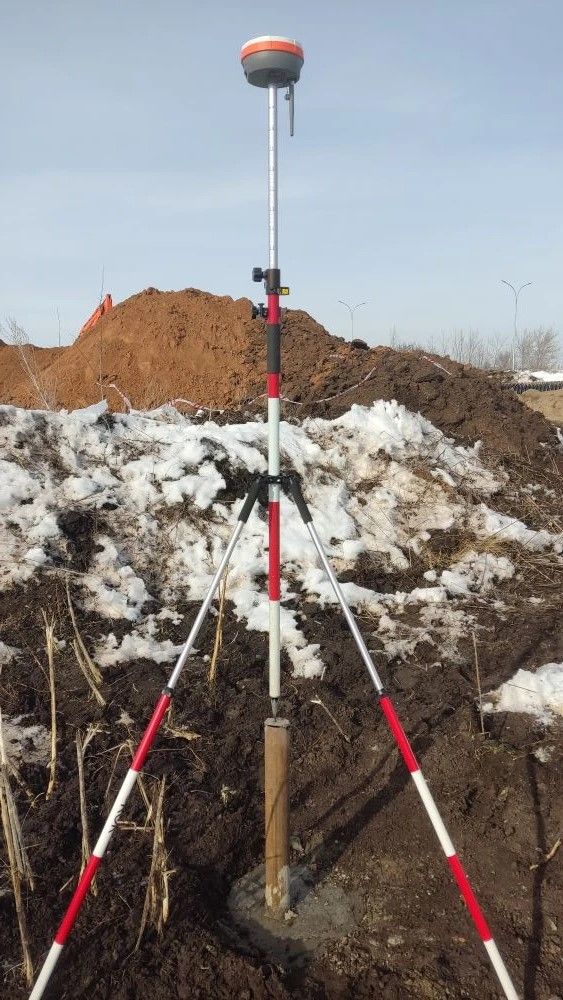

- создание опорных точек на площадке;
- закрепление разбивочных ориентиров;
- привязка объекта к местности;
- подготовка основы для разбивки осей;
- контроль сохранности геодезических точек в процессе строительства.

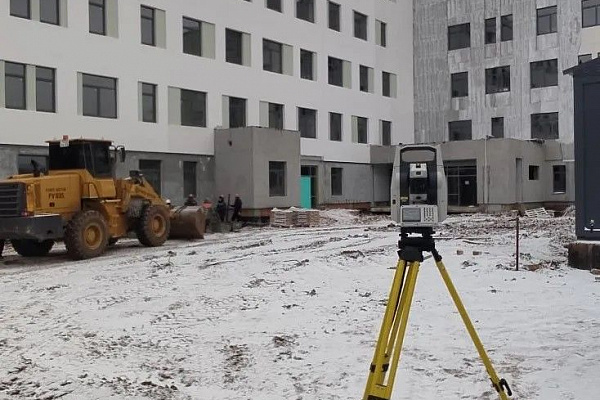

Разбивка осей зданий и сооружений
Разбивочные работы позволяют перенести проектные решения с чертежей на строительную площадку. На основании геодезических данных выполняется вынос осей, углов, контуров фундаментов, колонн, стен, технологических площадок и других конструктивных элементов.
- вынос проектных осей в натуру;
- разметка фундаментов и конструктивных элементов;
- закрепление точек на местности;
- контроль положения осей относительно проектных координат;
- сопровождение работ по устройству фундаментов и каркасов.

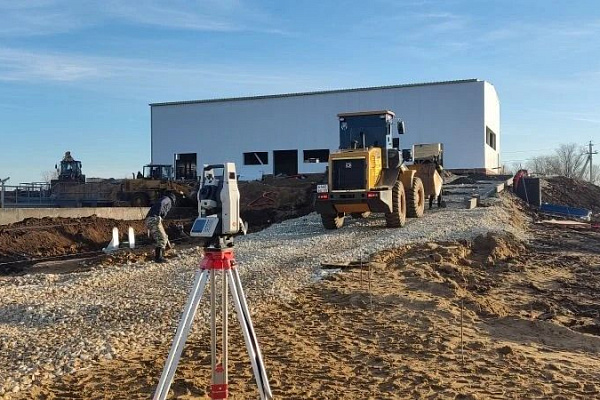

Контроль высотных отметок
Контроль отметок необходим при устройстве котлованов, фундаментов, плит, перекрытий, монтажных площадок, трубопроводов и инженерных сетей. Он позволяет соблюдать проектные уровни и предотвращать накопление ошибок на последующих этапах строительства.

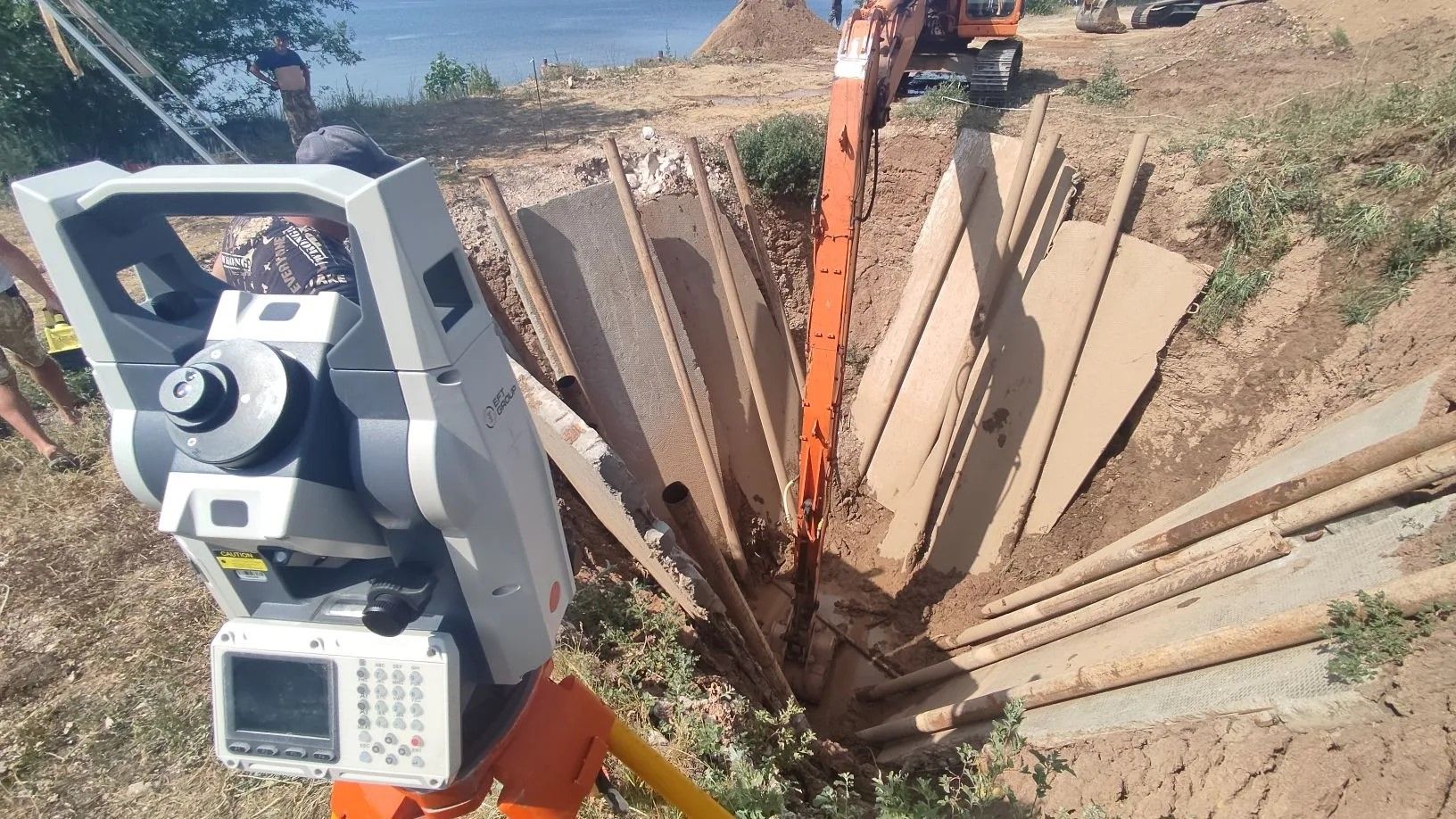

- контроль глубины котлованов и траншей;

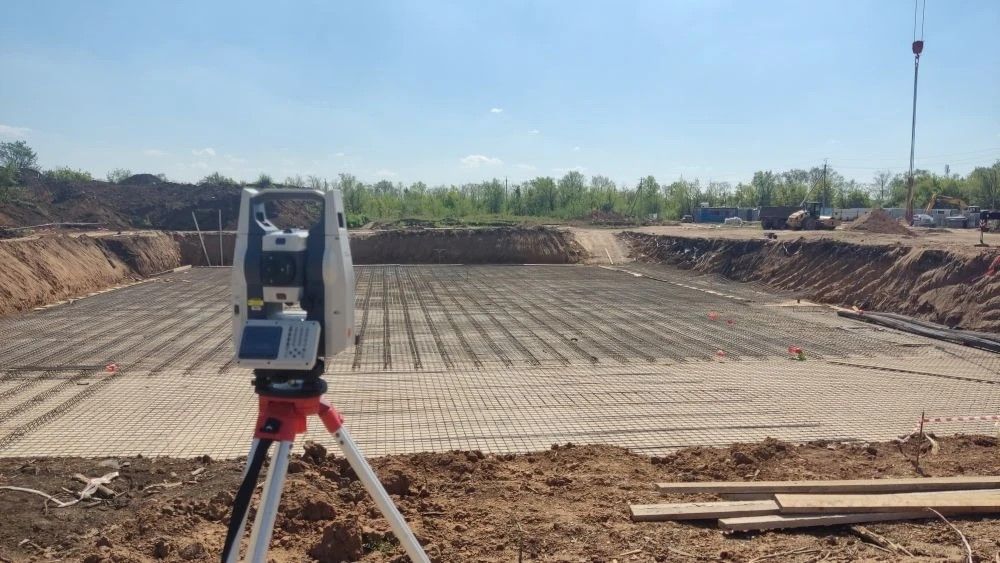

- проверка отметок оснований и фундаментов;
- контроль уровня монолитных конструкций;
- проверка высотных отметок при монтаже металлоконструкций;
- контроль уклонов и положения инженерных трасс.

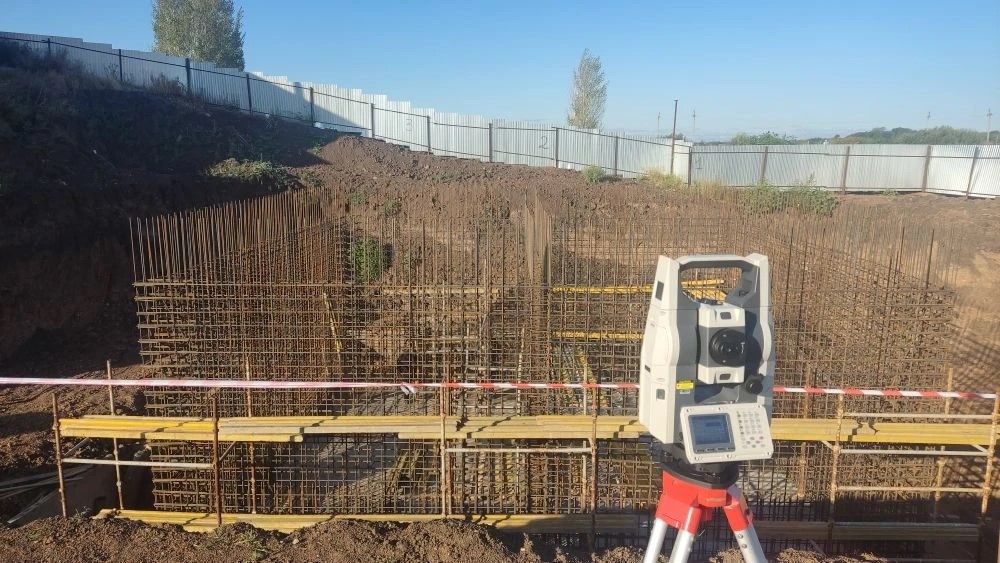

Геодезическое сопровождение монолитных работ

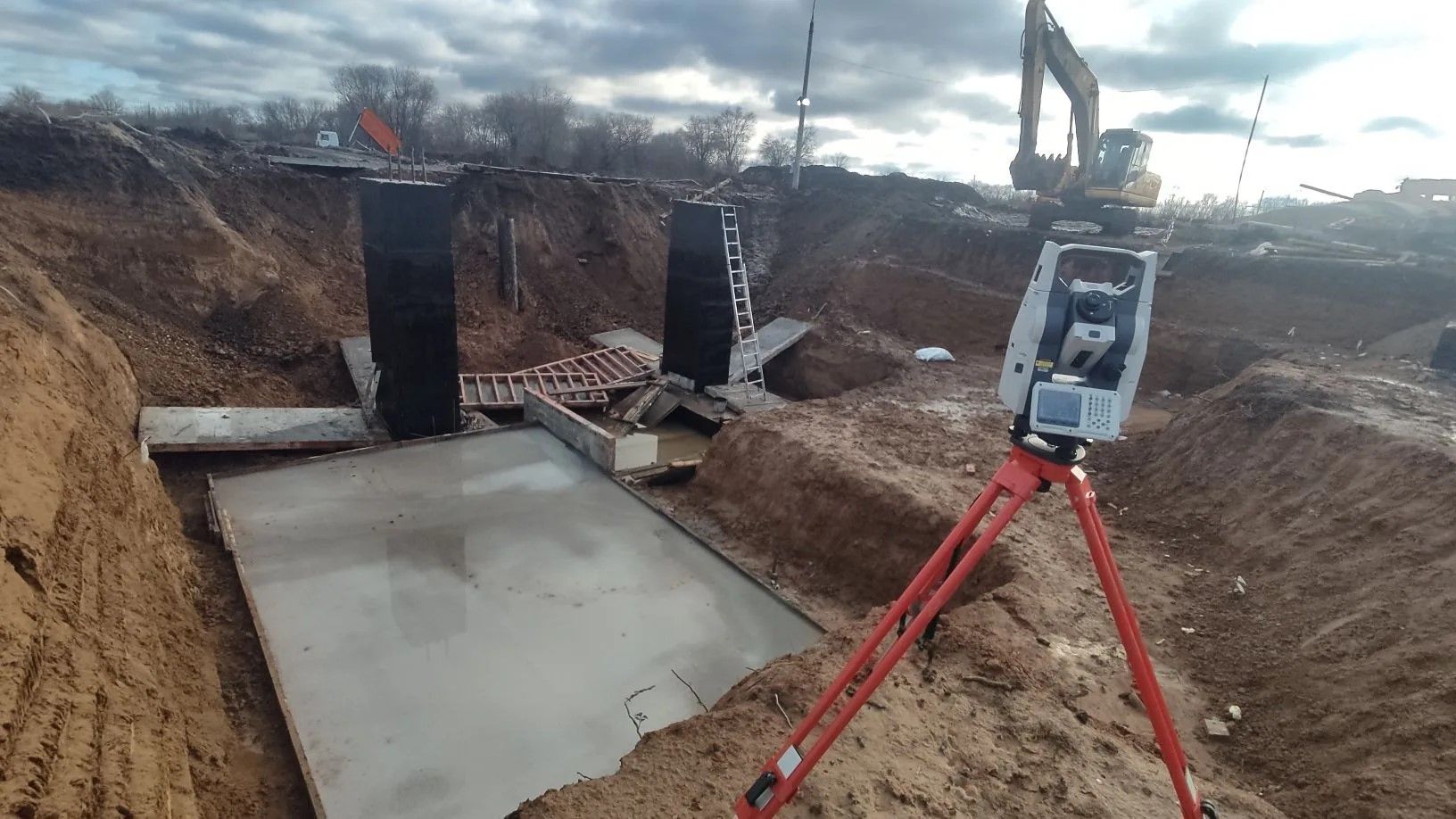

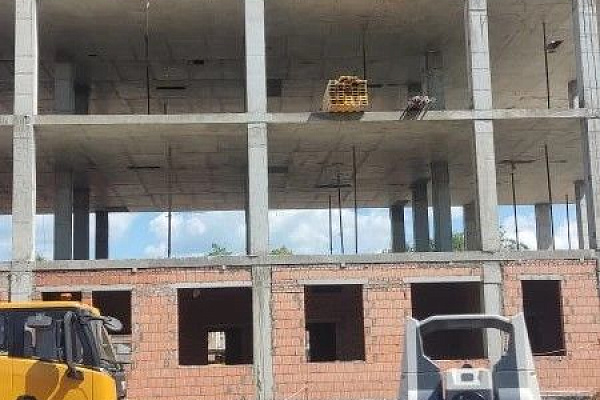

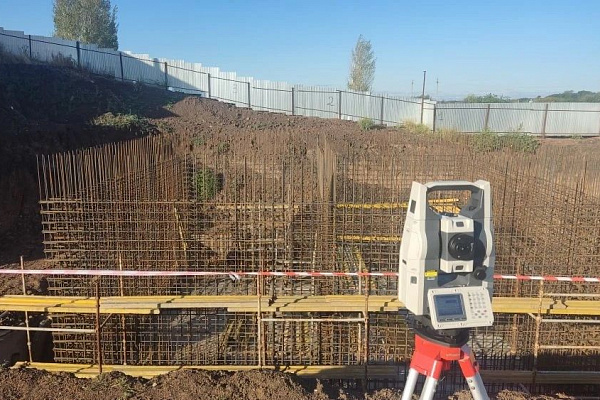

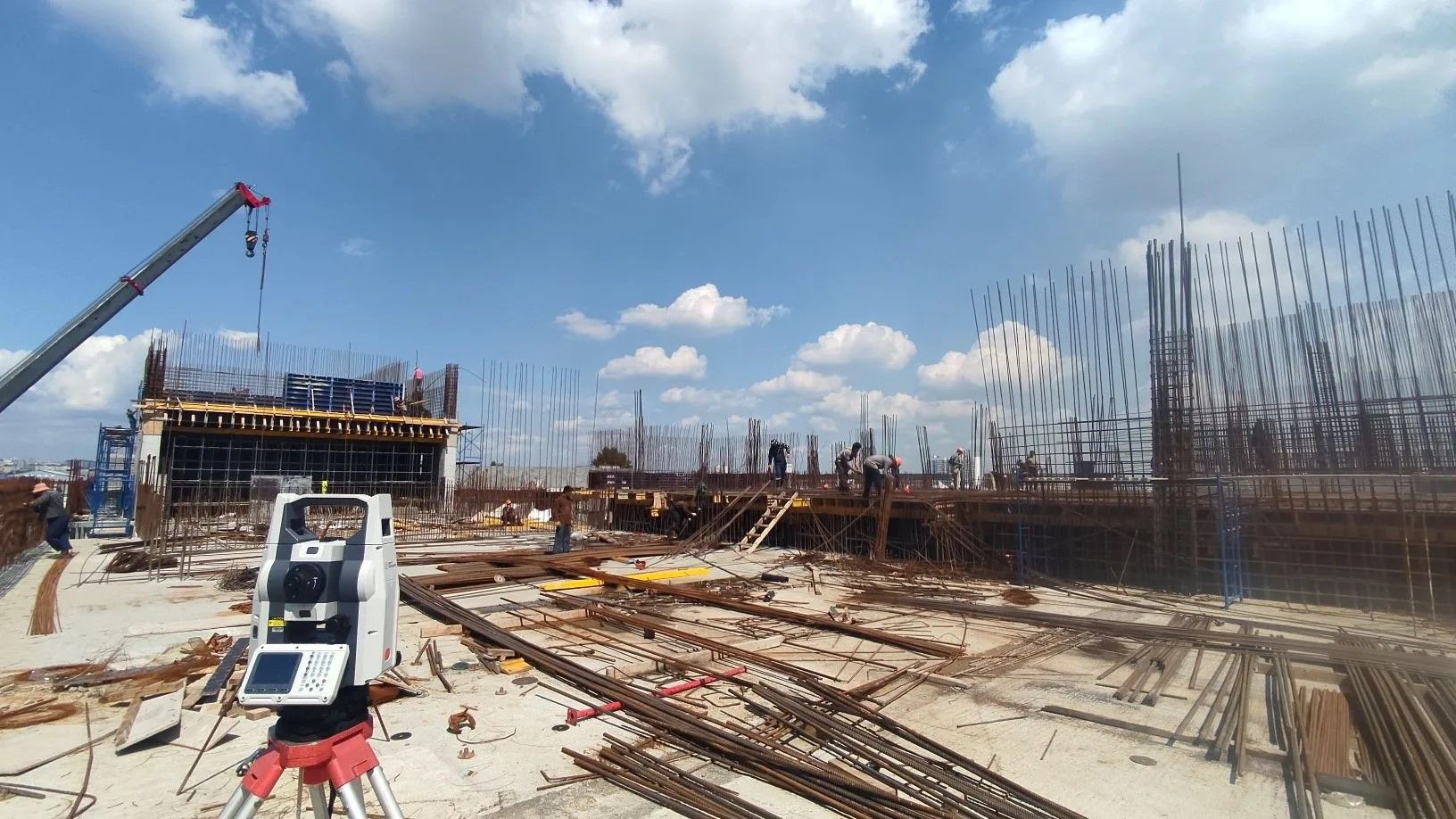

При монолитном строительстве геодезия применяется для контроля положения опалубки, арматурных каркасов, колонн, стен, перекрытий и технологических проемов.
- контроль положения опалубки;
- проверка арматурных выпусков;
- контроль вертикальности конструкций;
- проверка отметок перекрытий;
- исполнительная съемка выполненных элементов.
Геодезическое сопровождение монтажа металлоконструкций

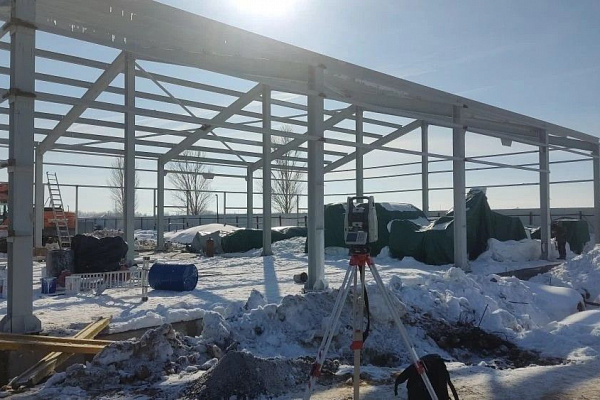

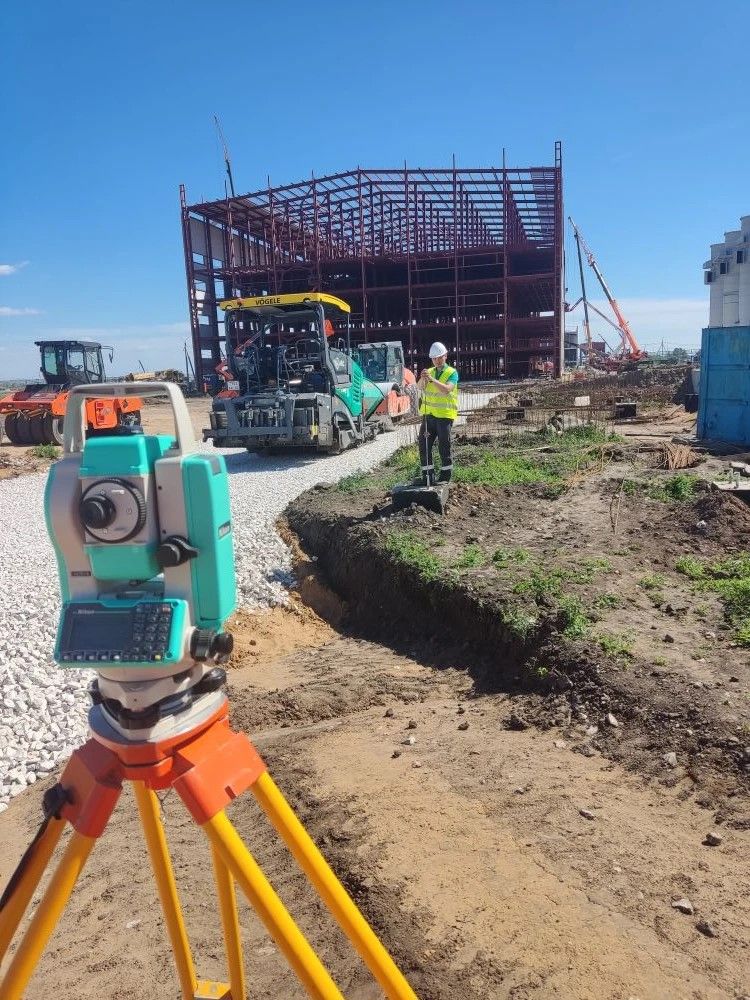

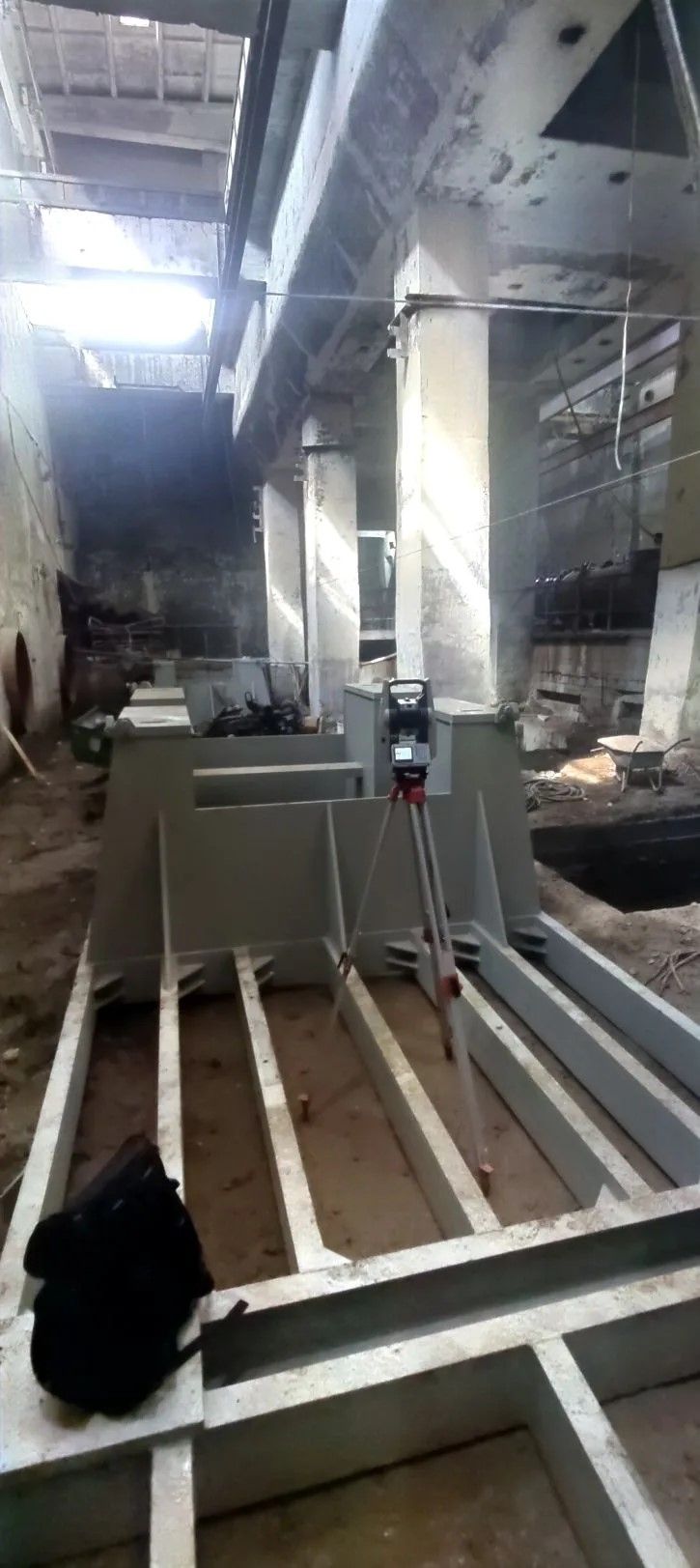

При монтаже металлокаркасов геодезический контроль помогает соблюдать проектное положение колонн, балок, ферм и связевых элементов. Это особенно важно для зданий с большими пролетами, технологическими площадками и ответственными узлами сопряжения.
- контроль положения опорных точек;
- проверка вертикальности колонн;
- контроль отметок монтажных узлов;
- сопровождение установки рам и ферм;
- проверка геометрии каркаса после монтажа.

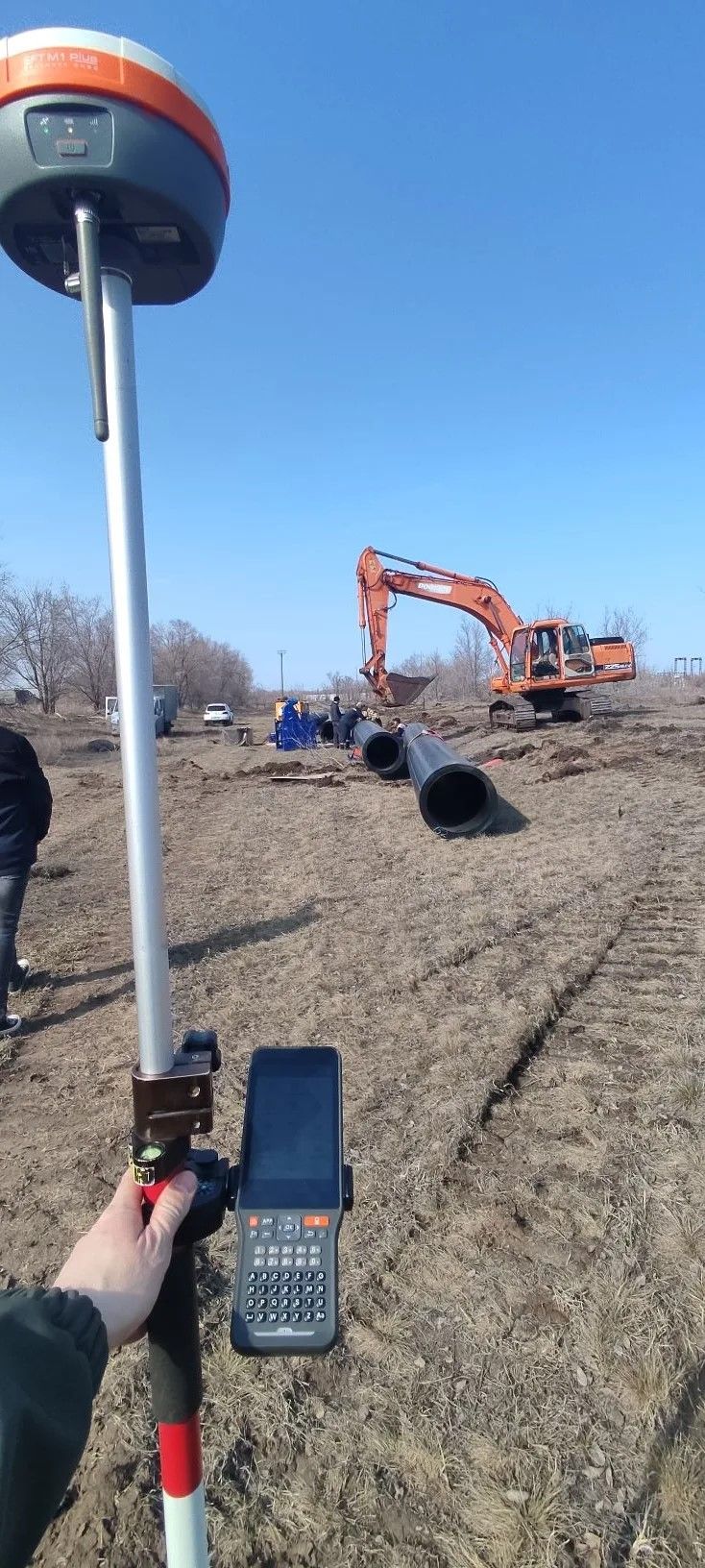

Геодезия при устройстве инженерных сетей

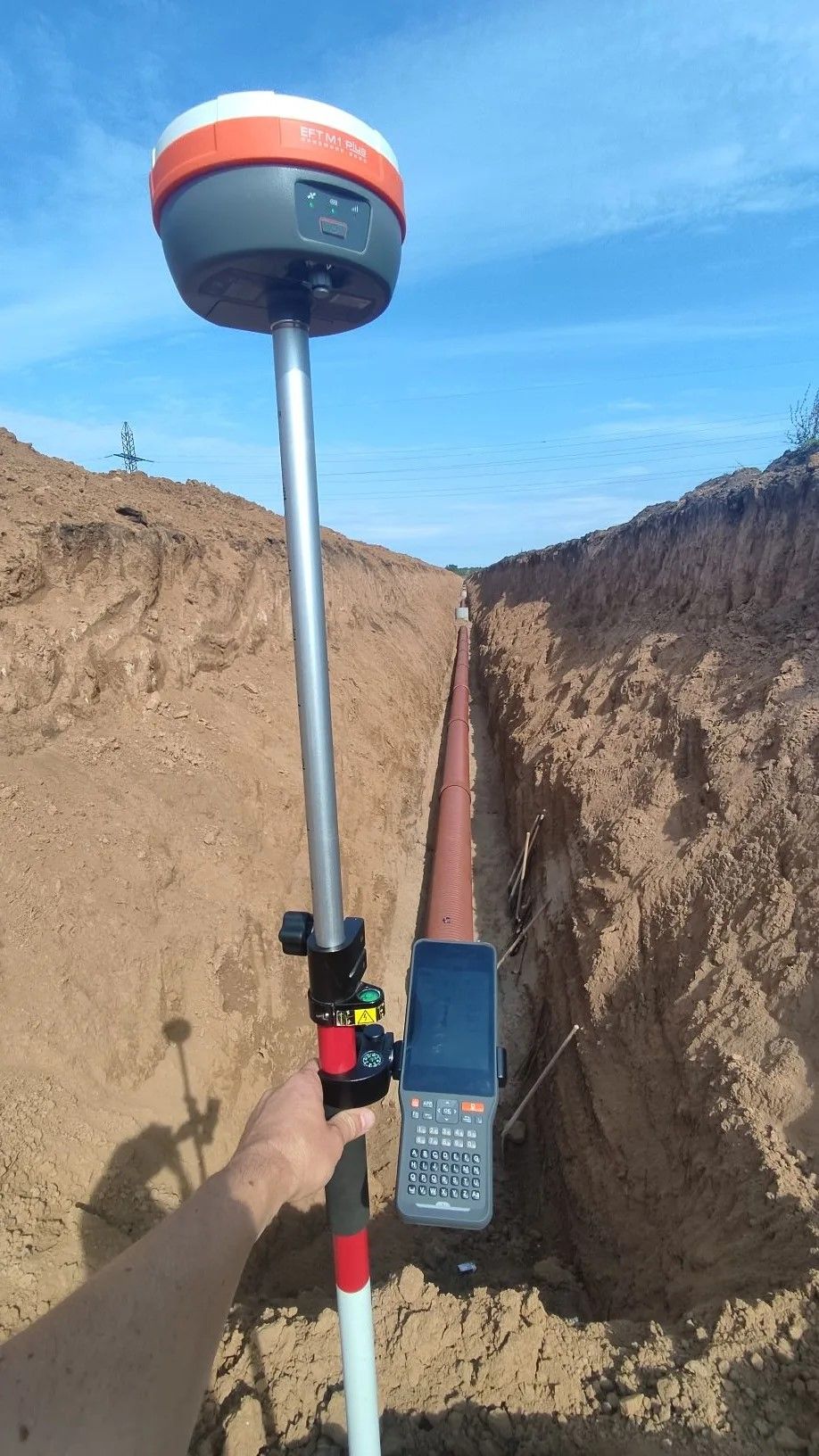

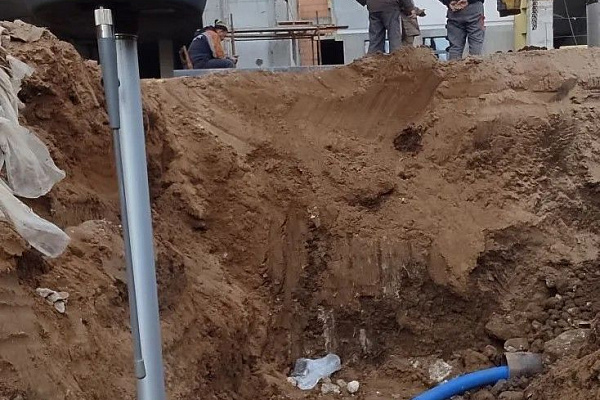

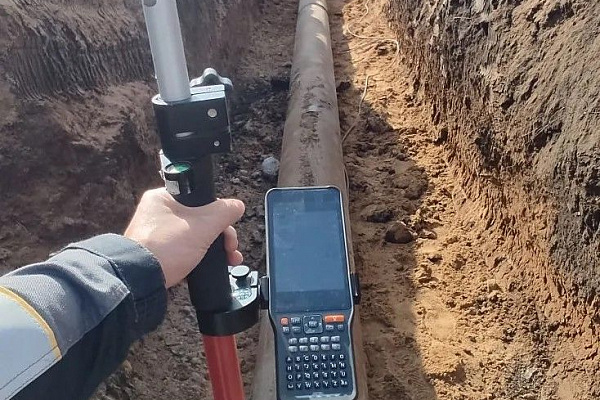

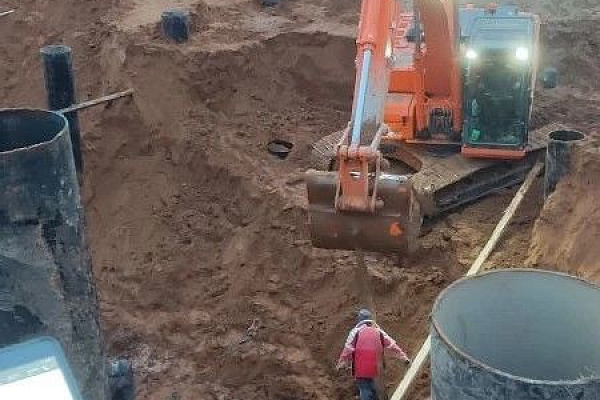

Геодезические работы применяются при прокладке наружных и внутренних инженерных сетей, трубопроводов, технологических трасс и подземных коммуникаций.
- разбивка трасс инженерных коммуникаций;
- контроль глубины траншей;
- проверка уклонов трубопроводов;
- фиксация фактического положения сетей;
- подготовка данных для исполнительной документации.

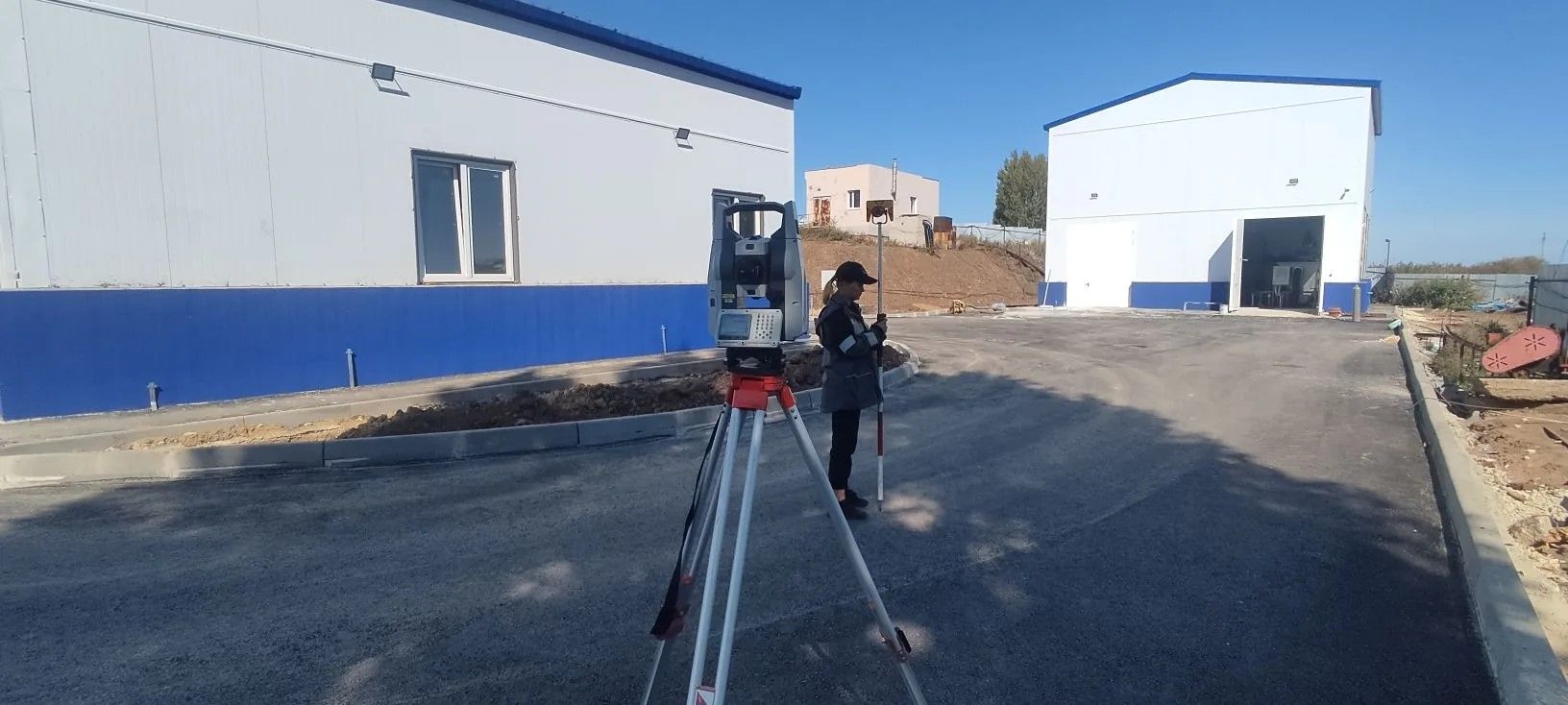

Исполнительная геодезическая съемка
Исполнительная съемка фиксирует фактическое положение построенных конструкций и инженерных сетей. Она нужна для подтверждения выполненных работ, выявления отклонений и подготовки исполнительной документации.
- съемка фактически выполненных конструкций;
- фиксация положения фундаментов, колонн, стен и перекрытий;

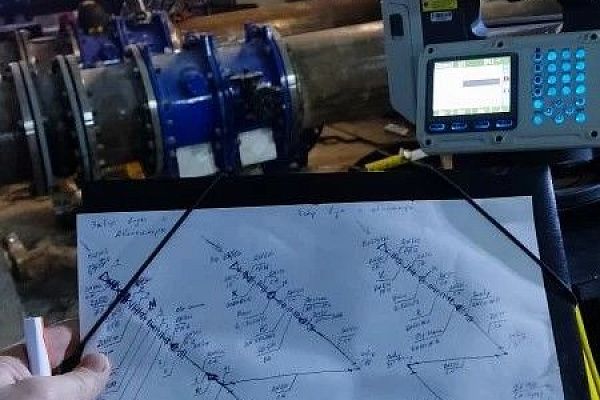

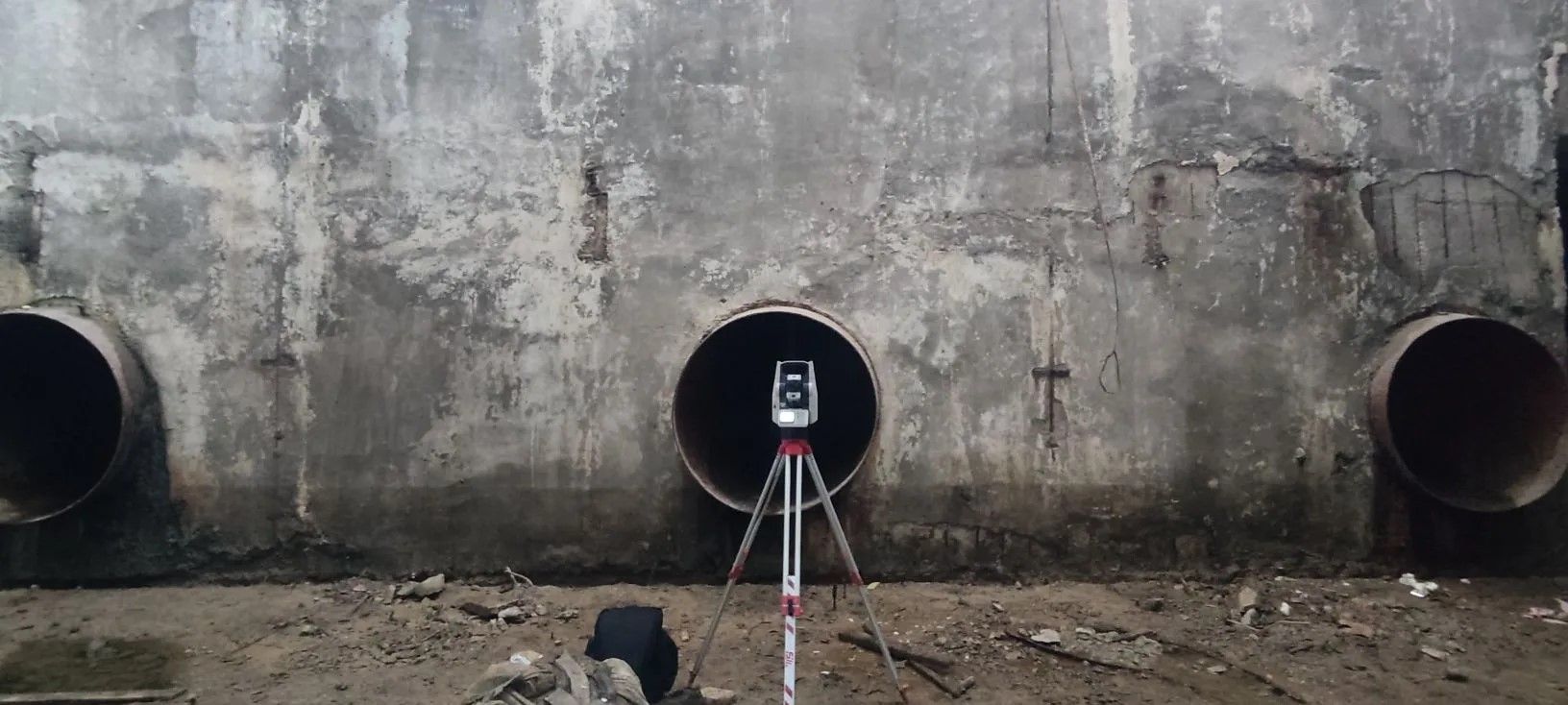

- исполнительная съемка трубопроводов и коммуникаций;
- сравнение фактических параметров с проектными;
- подготовка данных для сдачи работ заказчику.
Этапы реализации геодезических работ
Этап 1. Изучение исходных данных
Перед началом работ анализируются проектные материалы, техническое задание, генеральный план, схемы инженерных сетей, координаты, высотные отметки и данные ранее выполненных изысканий.
Этап 2. Топографическая съемка
Выполняется съемка территории, оценка рельефа, фиксация существующих объектов, подъездных путей, перепадов высот и элементов строительной площадки.
Этап 3. Создание разбивочной основы
На площадке закрепляются геодезические точки, которые используются для дальнейшей разбивки, контроля и исполнительной съемки.
Этап 4. Вынос проекта в натуру
Проектные координаты переносятся на местность. Выполняется разбивка осей, контуров, фундаментов, колонн, технологических площадок и инженерных трасс.
Этап 5. Геодезический контроль строительства
В процессе строительства выполняется регулярная проверка положения конструкций, высотных отметок, вертикальности, горизонтальности, уклонов и геометрических параметров.
Этап 6. Исполнительная съемка
После выполнения отдельных этапов строительства проводится исполнительная съемка, которая фиксирует фактическое положение конструкций и сетей.
Этап 7. Анализ отклонений
Полученные данные сопоставляются с проектными решениями. При необходимости выявляются отклонения, которые могут быть учтены до начала последующих строительно-монтажных работ.
Этап 8. Передача результатов заказчику
По результатам работ заказчик получает данные геодезического контроля, исполнительные материалы и информацию, необходимую для дальнейшего строительства, приемки или эксплуатации объекта.
Особенности геодезического сопровождения строительства
Точность на каждом этапе
Геодезические работы позволяют контролировать не только начальное положение объекта, но и его геометрию в процессе строительства. Это особенно важно при устройстве фундаментов, монтаже колонн, балок, перекрытий и технологических трубопроводов.
Работа на разных типах объектов

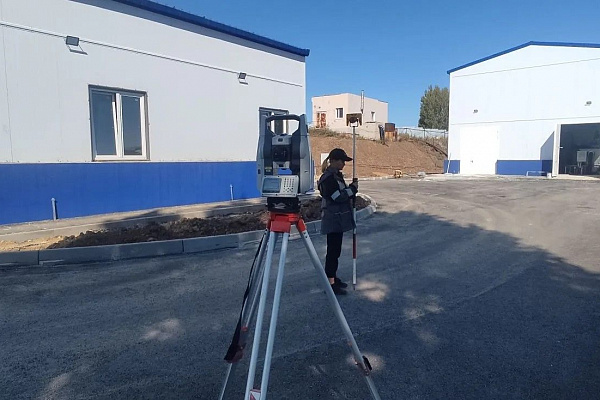

Геодезическое сопровождение применяется при строительстве промышленных зданий, жилых и общественных объектов, инженерных сетей, металлокаркасов, фундаментов и технологических сооружений.
Контроль скрытых и ответственных этапов
После заливки бетона, обратной засыпки или монтажа последующих конструкций часть элементов становится недоступной для визуальной проверки. Поэтому геодезическая фиксация на ранних этапах помогает подтвердить фактическое положение выполненных работ.
Снижение строительных рисков
Ошибки в разбивке осей, отметках или положении конструкций могут привести к сложным и дорогим исправлениям. Геодезический контроль снижает риск таких ошибок и помогает своевременно выявлять отклонения.
Сопровождение сложных монтажных работ

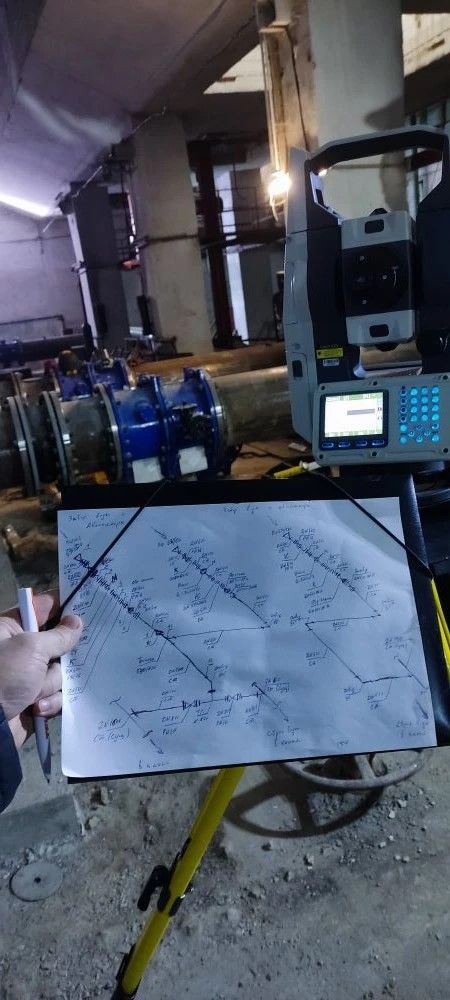

При монтаже металлоконструкций, трубопроводов, технологического оборудования и инженерных сетей важно соблюдать точное положение элементов. Геодезические измерения помогают согласовать работу монтажных бригад с проектной геометрией объекта.
Использование специализированного оборудования

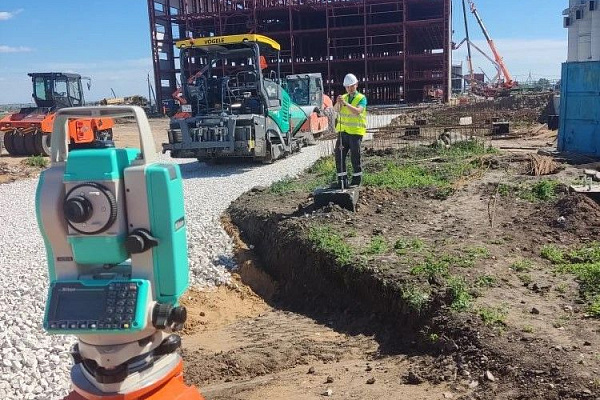

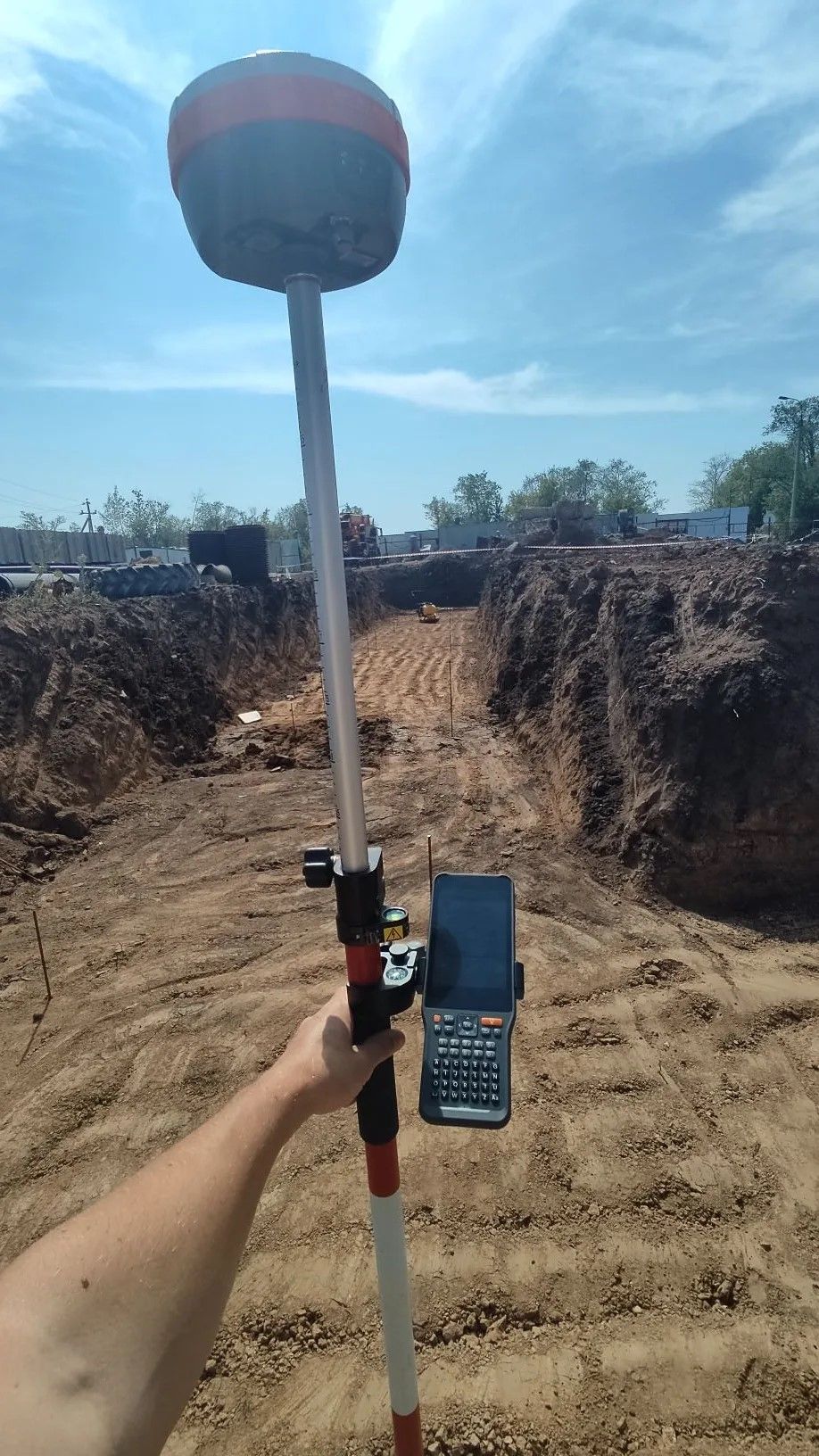

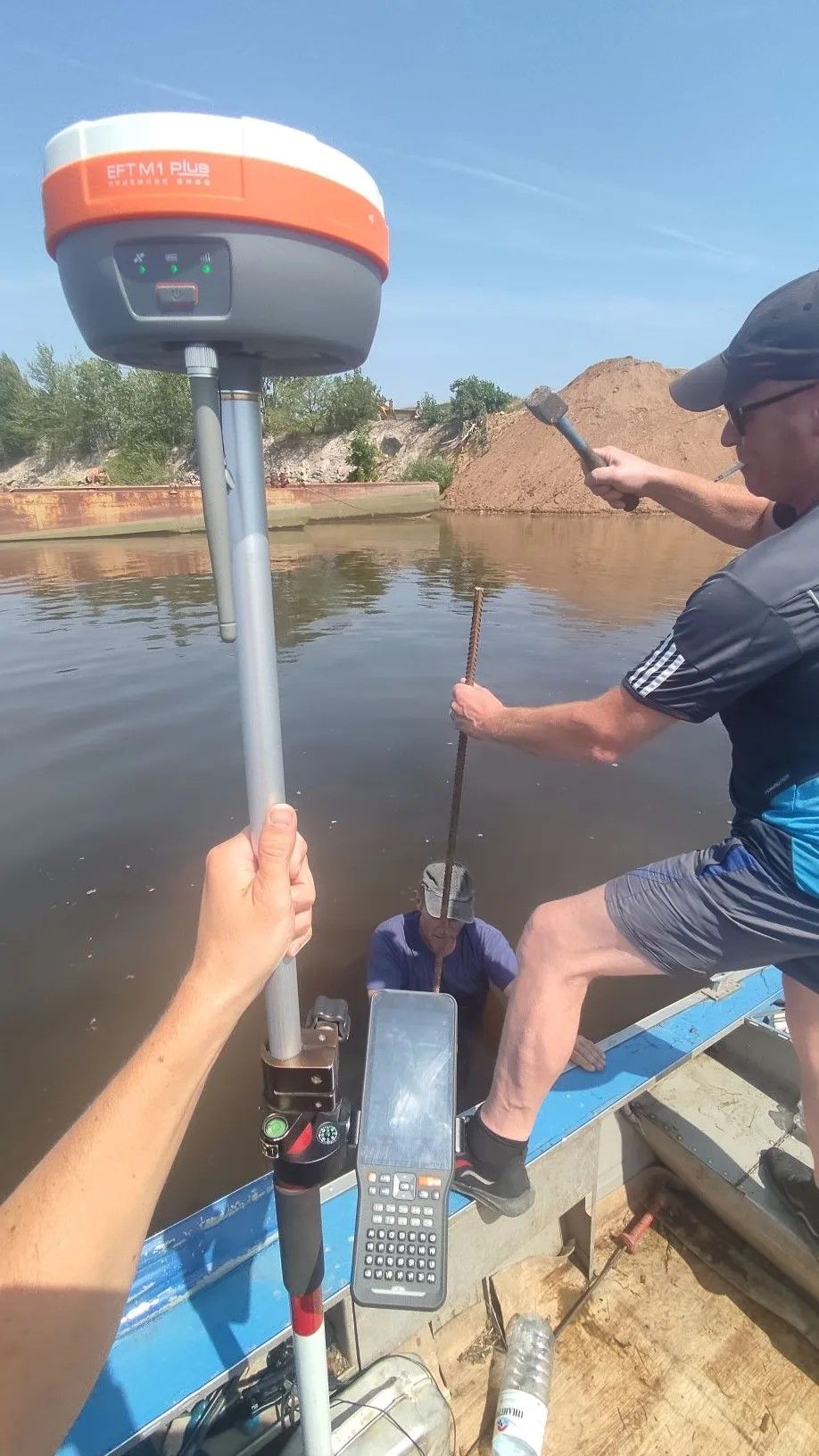

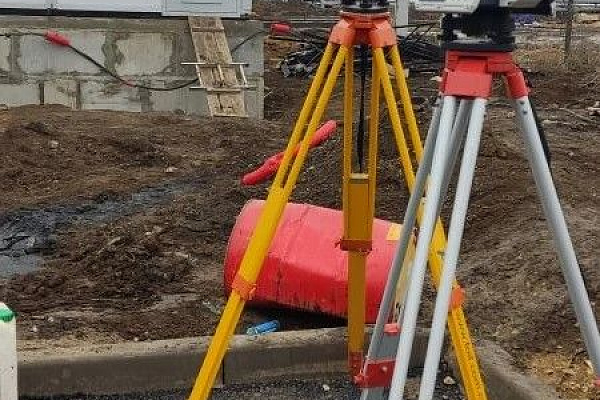

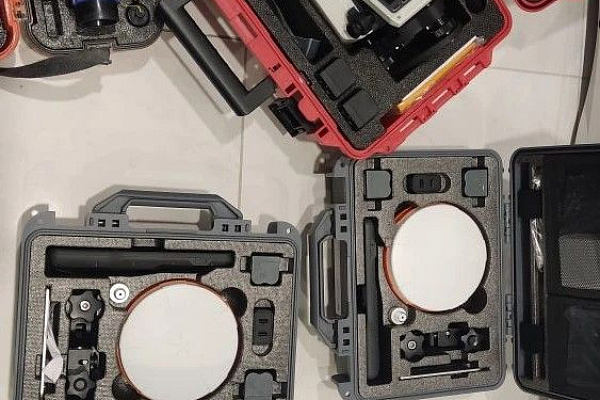

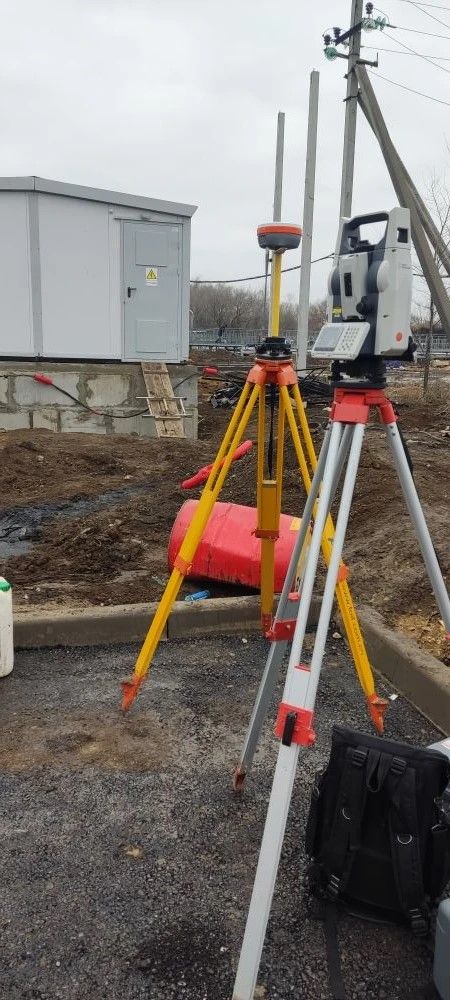

Для выполнения работ применяются электронные тахеометры, геодезические штативы, вехи, GNSS-оборудование и другие измерительные приборы, позволяющие выполнять измерения на строительных площадках разного масштаба.
Что получает заказчик
- Точную привязку объекта к местности.
- Вынос проектных осей, точек и контуров в натуру.
- Контроль высотных отметок на этапах строительства.
- Проверку положения фундаментов, колонн, стен, перекрытий и металлоконструкций.
- Геодезическое сопровождение монтажа инженерных сетей и трубопроводов.
- Снижение риска отклонений от проектной геометрии.
- Исполнительную геодезическую съемку выполненных работ.
- Данные для подготовки исполнительной документации.
- Контрольные измерения для приемки отдельных этапов строительства.
- Более предсказуемый процесс строительства за счет регулярного контроля параметров.
Краткое описание комплекса работ
ВСМ выполняет инженерно-геодезическое сопровождение строительства: топографическую съемку, создание геодезической разбивочной основы, вынос проекта в натуру, разбивку осей, контроль высотных отметок, проверку положения конструкций и исполнительную съемку.
Геодезические работы позволяют обеспечить точное размещение зданий, сооружений, инженерных сетей и технологических конструкций на местности, а также контролировать соответствие строительства проектным решениям на всех ключевых этапах.
