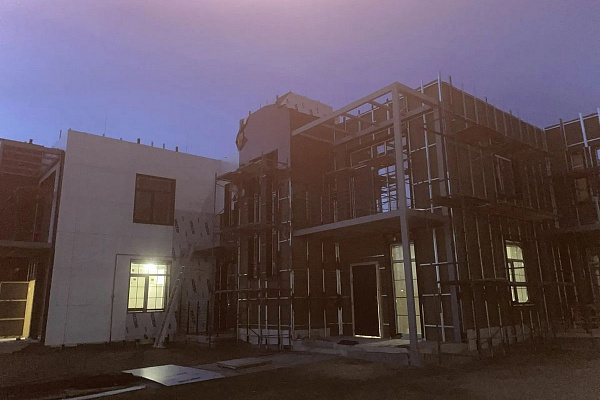

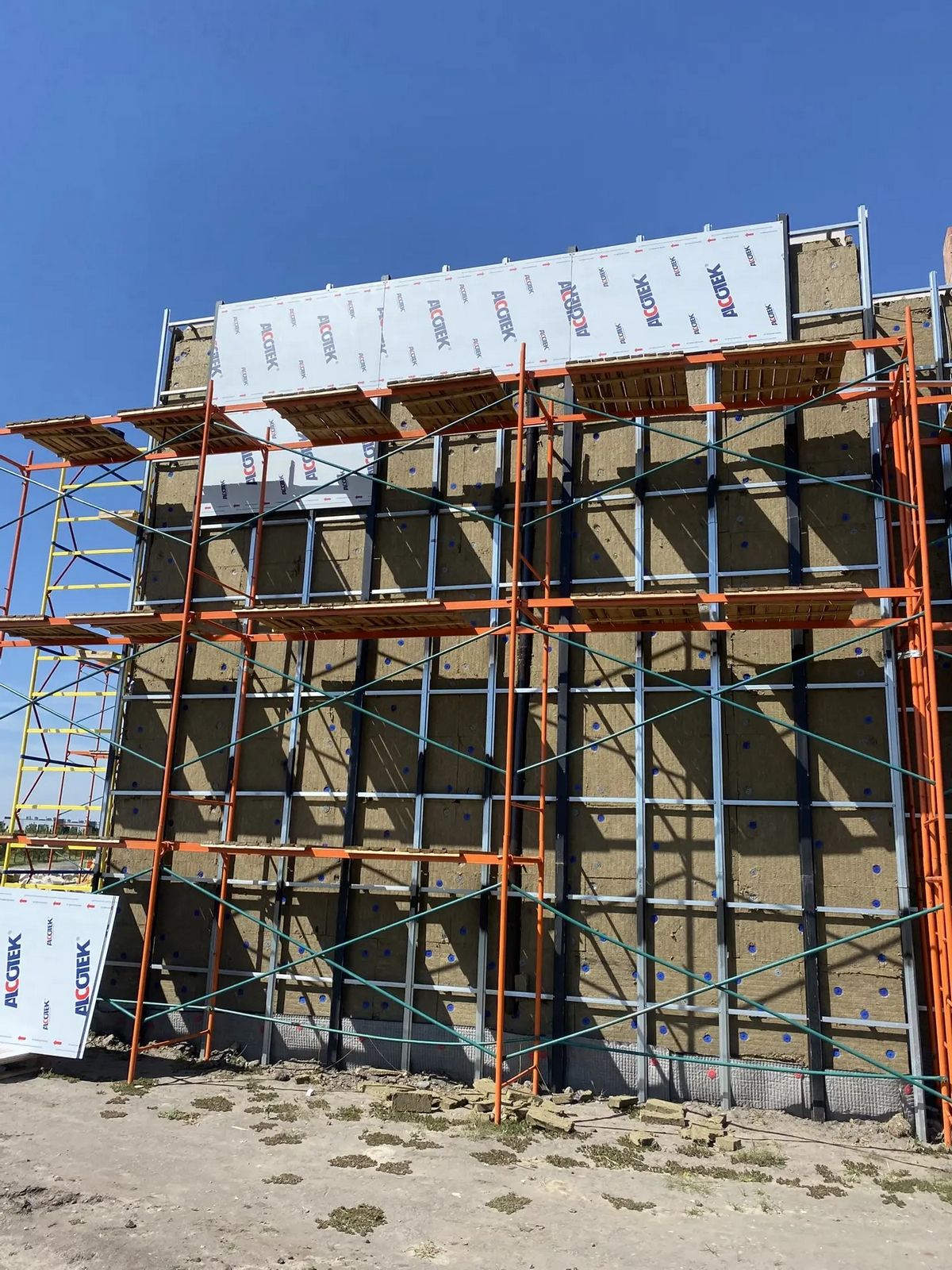

Монтаж подсистемы вентилируемого фасада

Для каждого здания была изготовлена и смонтирована несущая подсистема навесного вентилируемого фасада. Точность монтажа подсистемы определяет геометрию всего фасада: ровность плоскостей, качество стыков и аккуратность финишной облицовки.

• разметка фасадных поверхностей под монтаж;
• изготовление элементов подсистемы под геометрию объекта;
• установка кронштейнов и анкерных крепежей;
• монтаж вертикальных и горизонтальных направляющих;
• выверка плоскости фасада по уровню;
• подготовка участков под оконные и дверные примыкания.

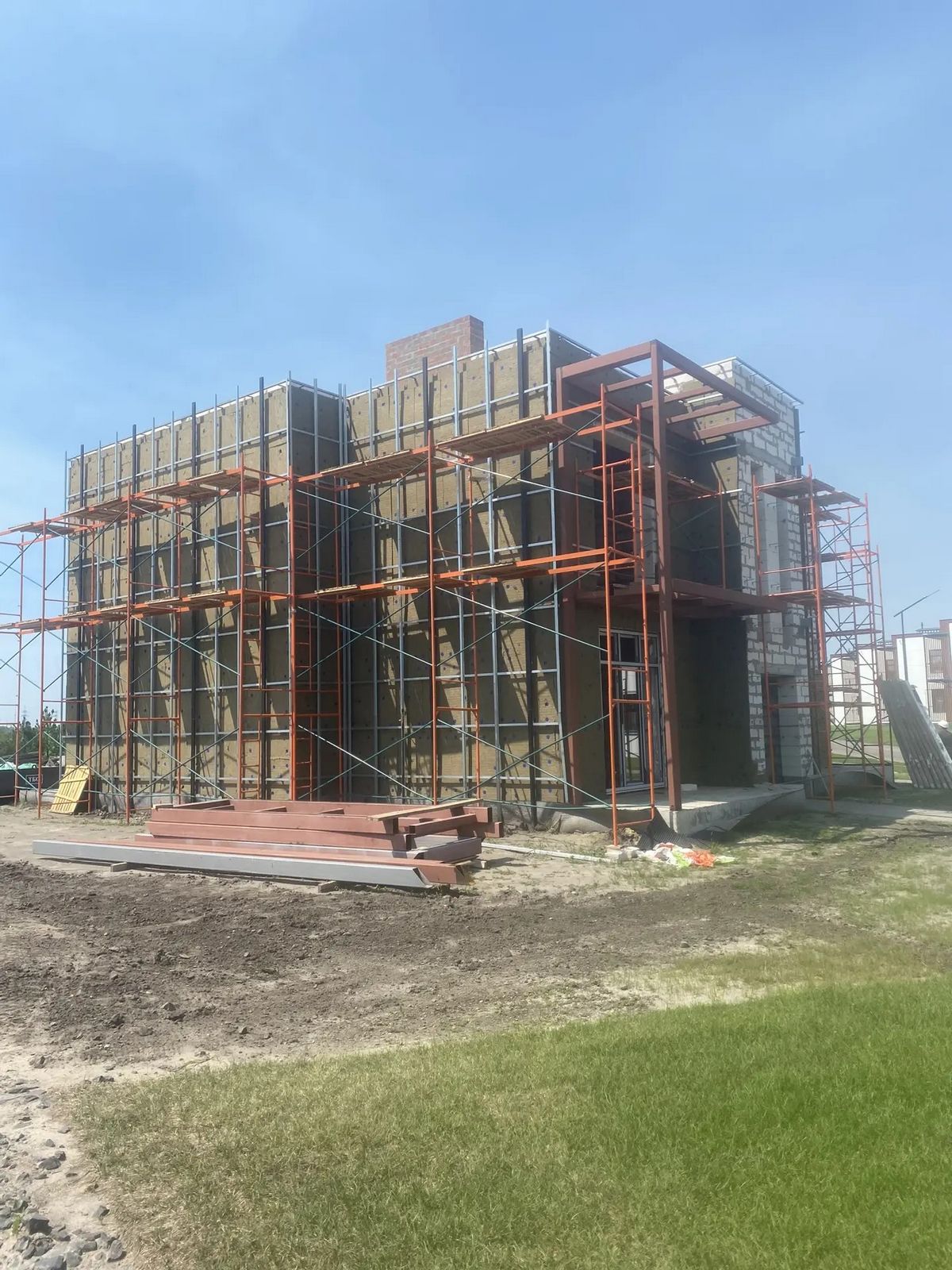

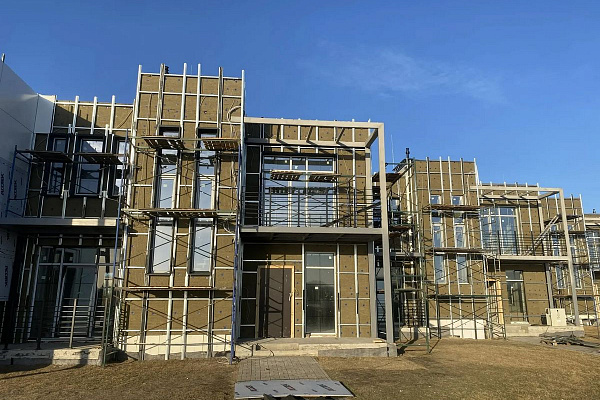

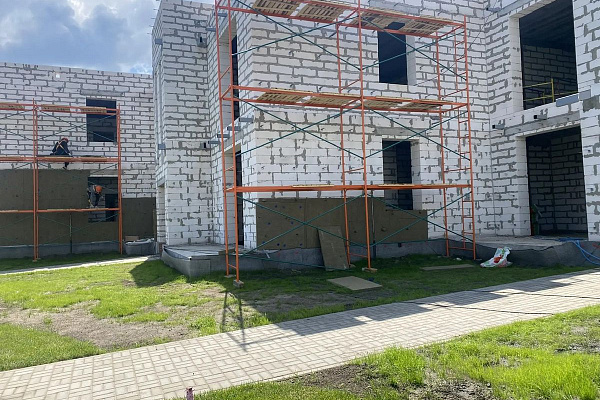

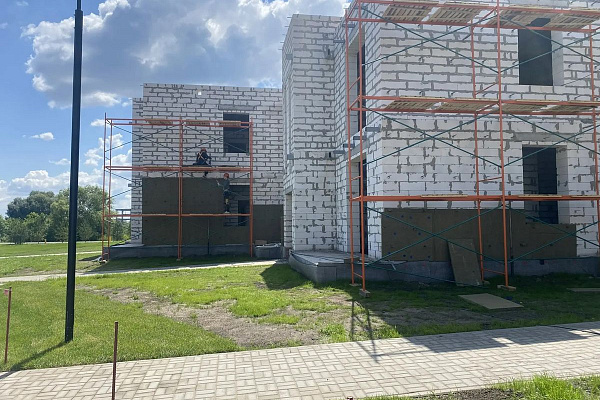

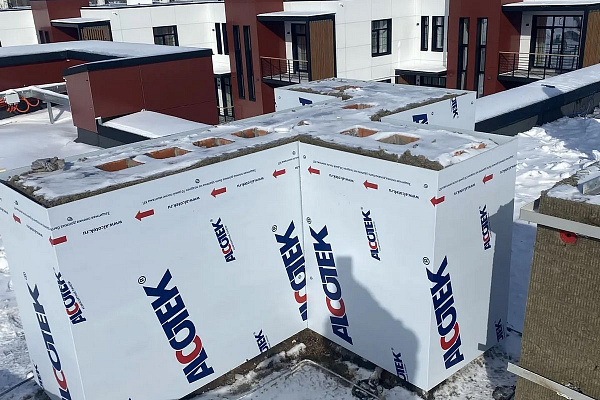

Утепление наружных стен (Технониколь)

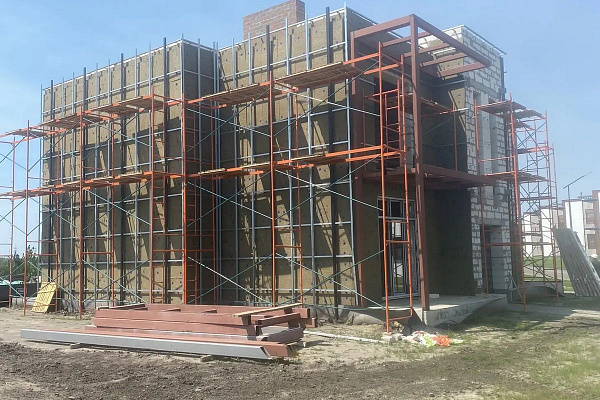

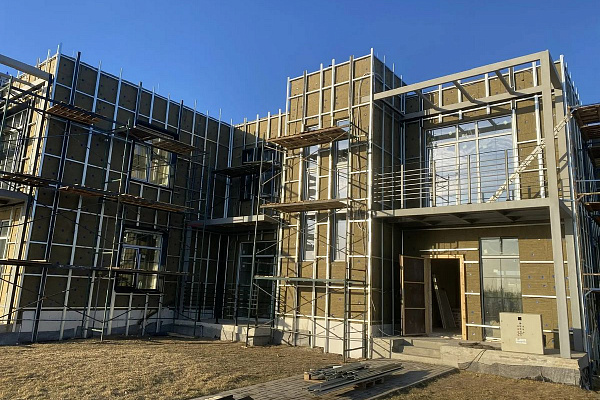

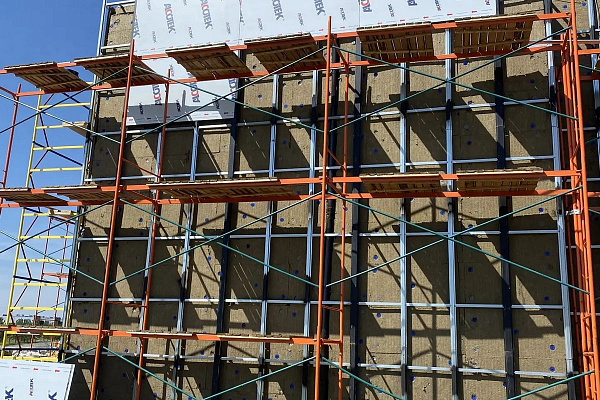

Наружное утепление стен выполнено минераловатными плитами Технониколь. Утеплитель монтируется между несущей подсистемой и основанием стены, при этом между ним и облицовкой сохраняется вентиляционный зазор, необходимый для отведения влаги из конструкции.

• раскладка и крепление теплоизоляционных плит к основанию стен;
• обработка угловых зон и сложных примыканий;
• формирование вентиляционного зазора между утеплителем и облицовкой;
• подготовка утеплённого основания к монтажу панелей.

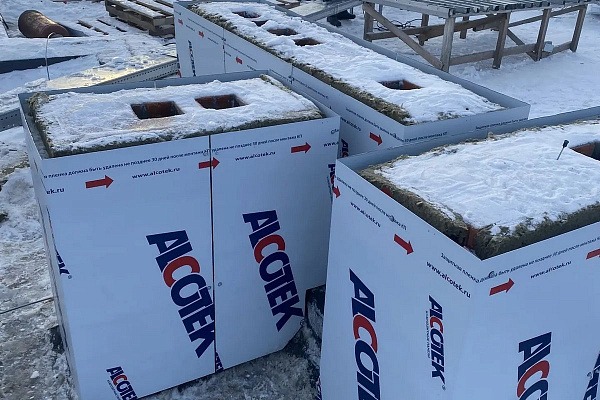

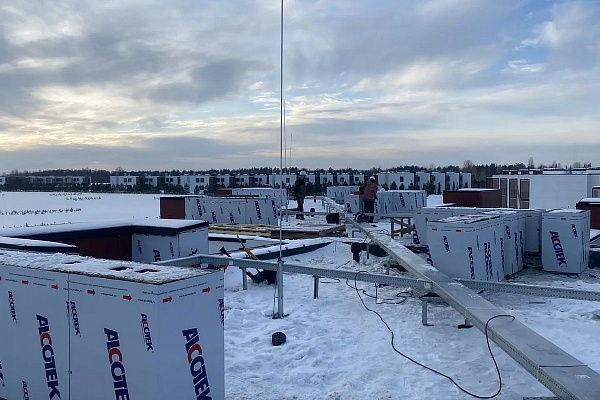

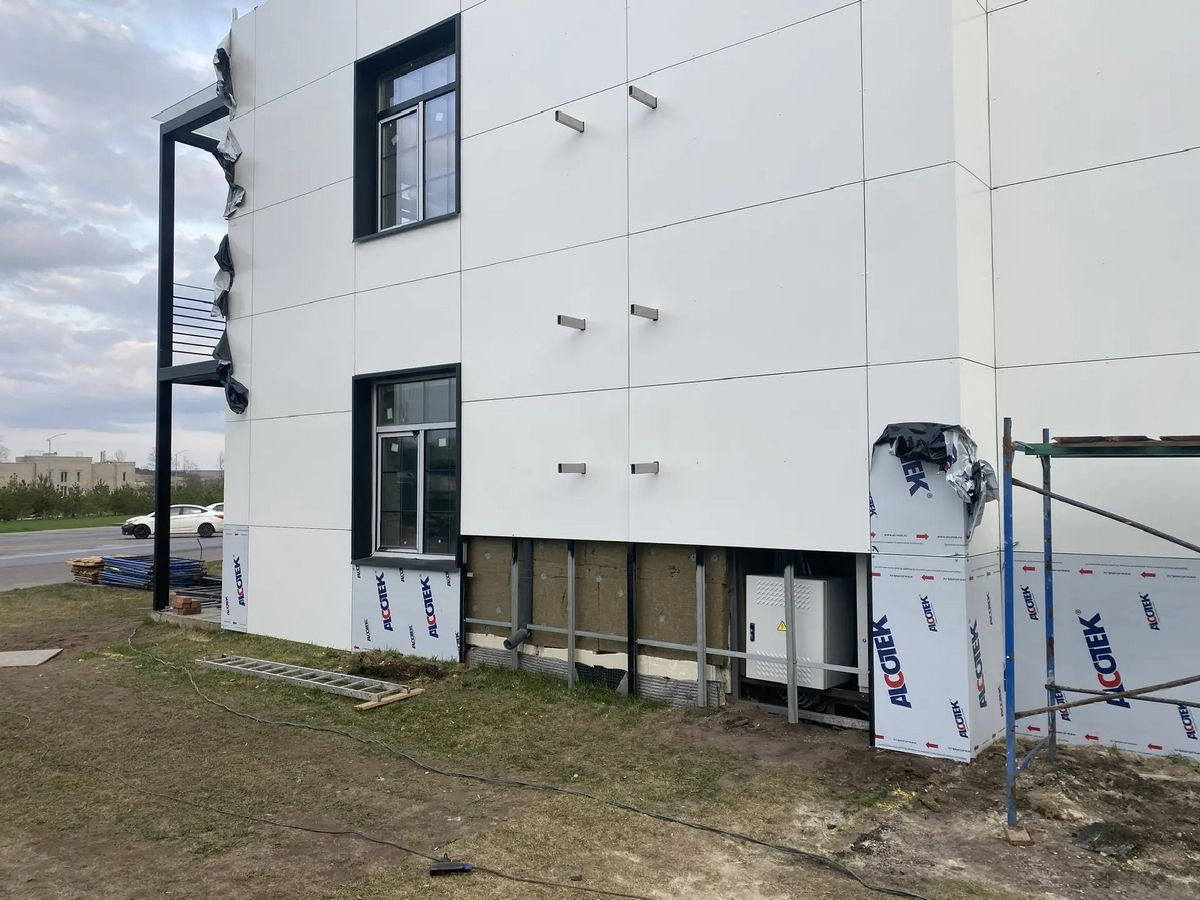

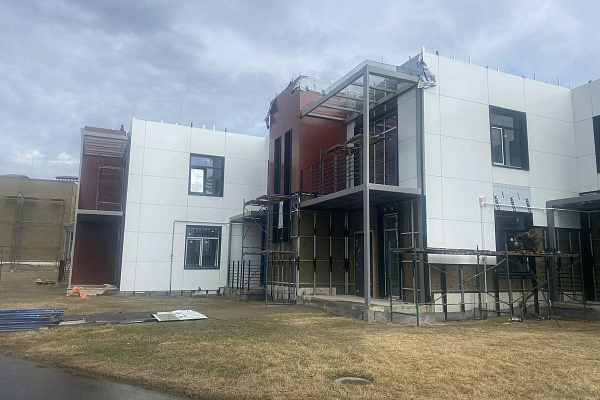

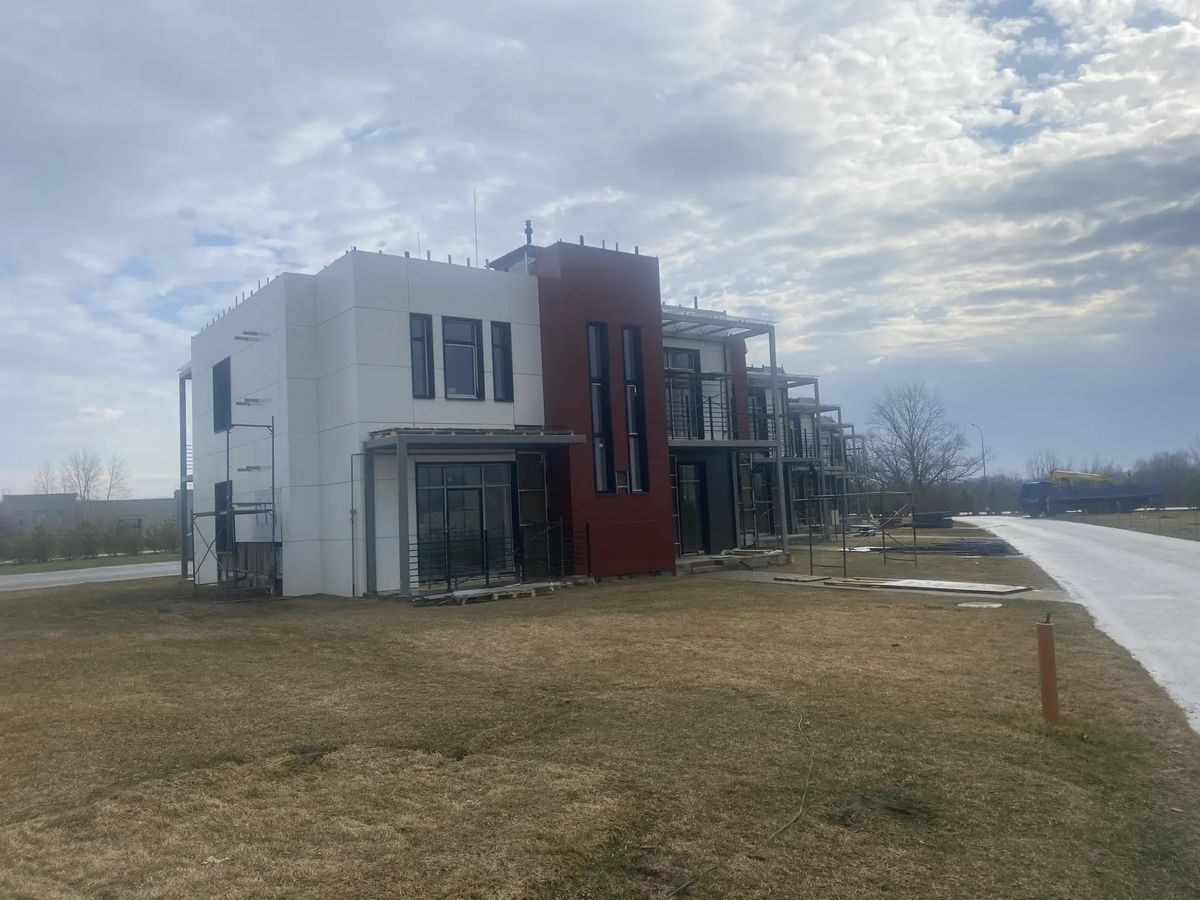

Монтаж и изготовление композитных панелей

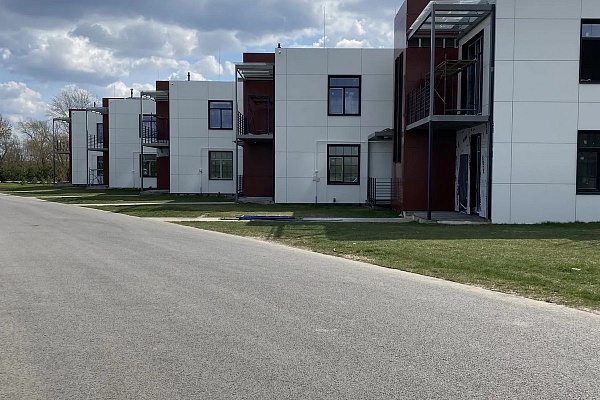

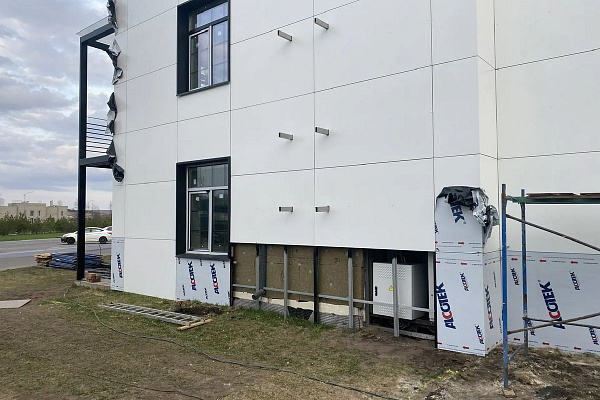

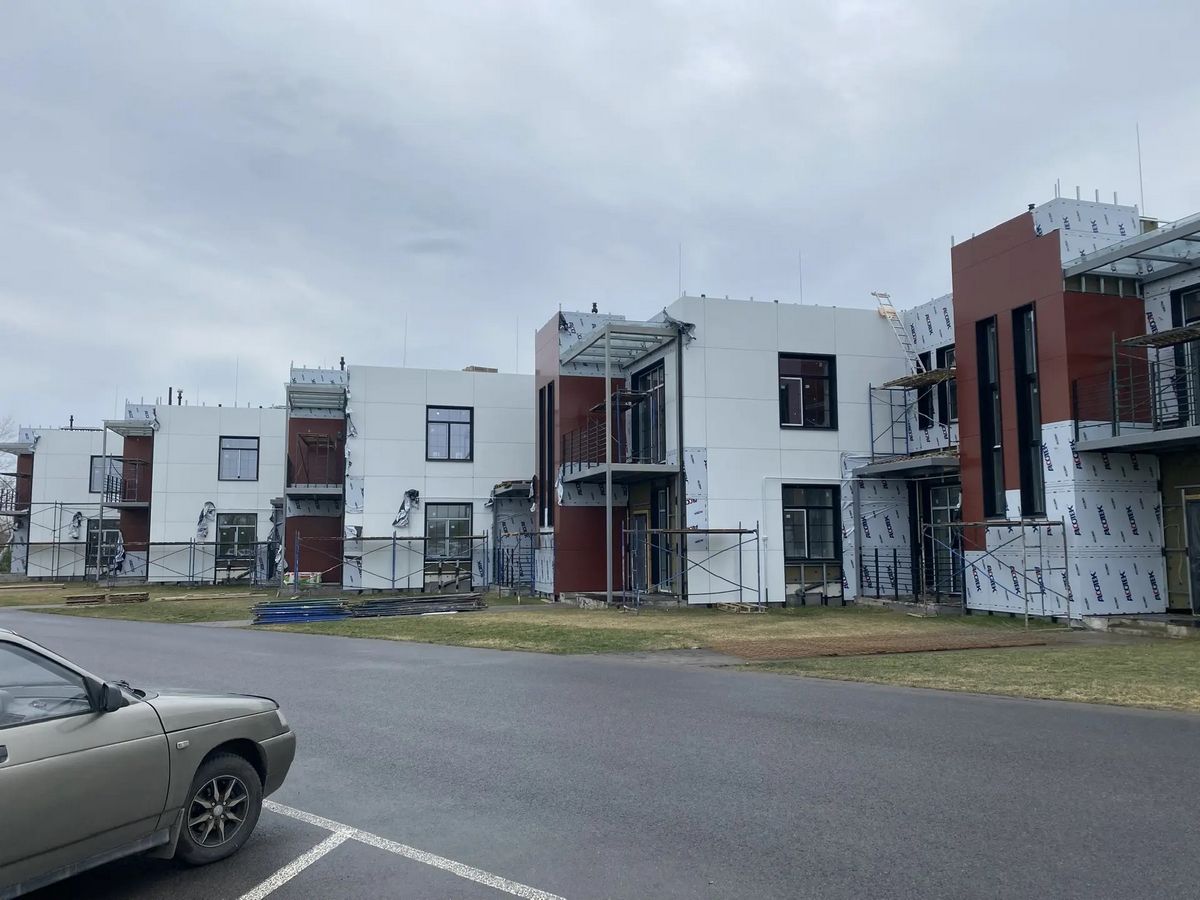

Фасадная облицовка выполнена из композитных панелей белого и красного оттенков. Панели изготавливались по размерам объекта и монтировались на подсистему в соответствии с проектной раскладкой. Результат — ровные фасадные плоскости с чёткими стыками и архитектурными акцентами.

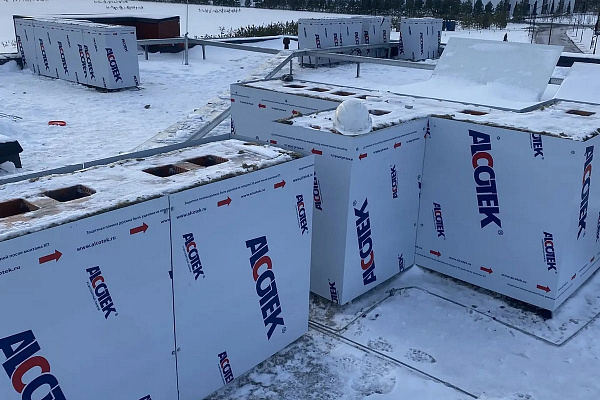

• изготовление композитных панелей по размерам объекта;
• монтаж белых фасадных панелей на основные плоскости;
• установка красных акцентных панелей на вертикальные блоки;

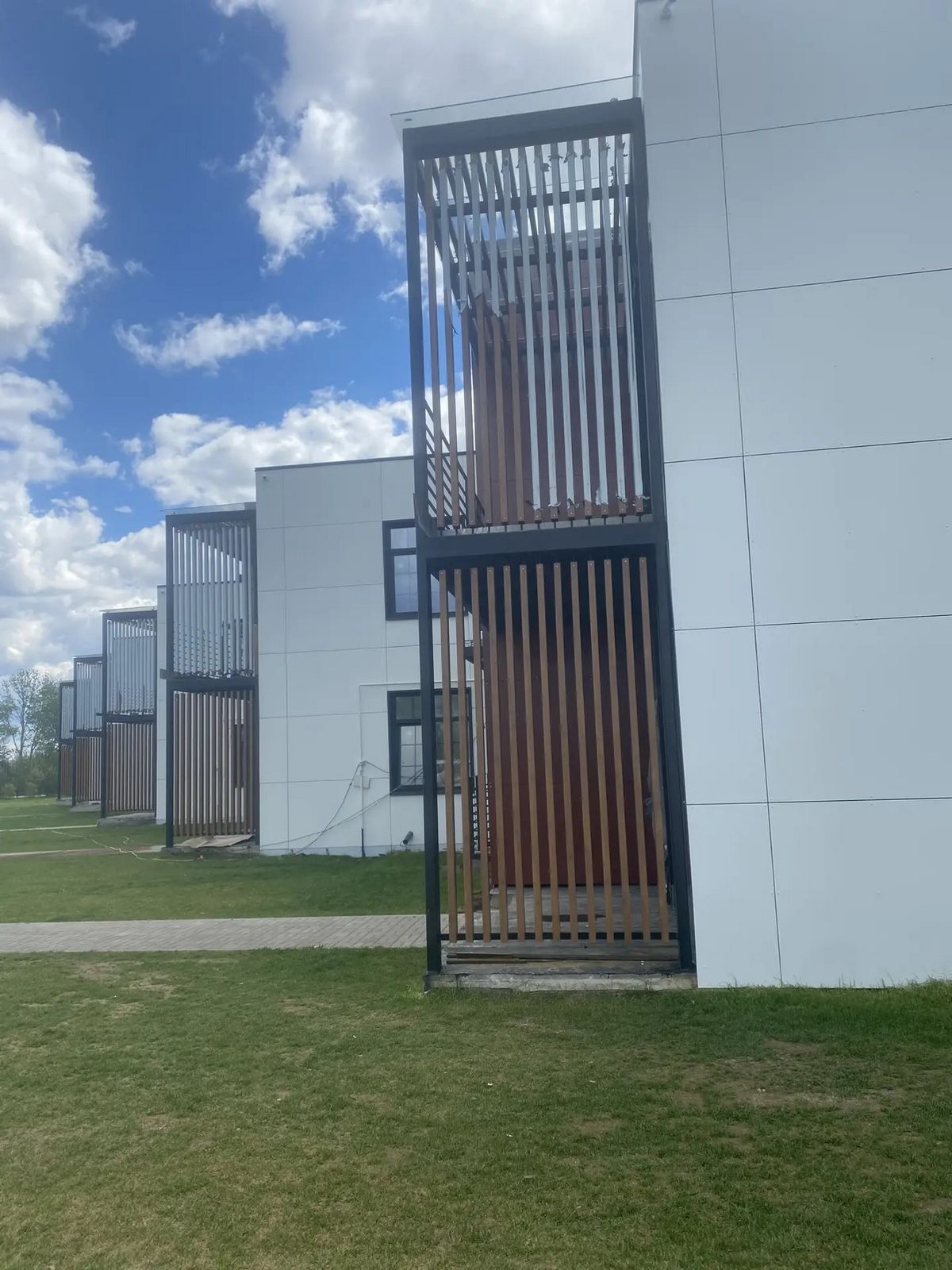

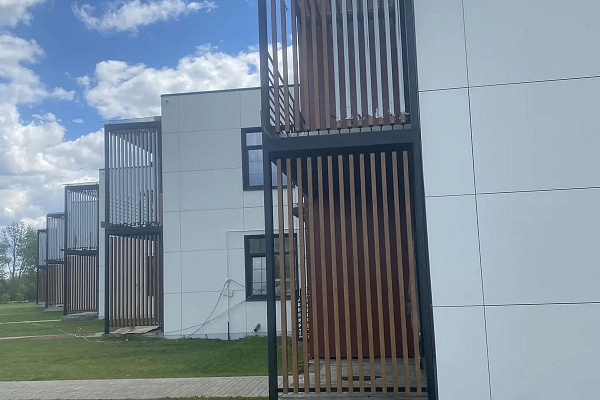

• монтаж декоративных ламелей под дерево;
• оформление входных групп и балконных зон;
• визуальный контроль геометрии и стыков фасада.

Монтаж и изготовление фасонных элементов

Для оформления оконных и дверных проёмов, парапетов и узлов сопряжения материалов изготавливались и монтировались индивидуальные фасонные элементы. Точная подгонка фасонки — обязательное условие аккуратного внешнего вида фасада и герметичности узлов.

• изготовление фасонных элементов для оконных и дверных откосов;
• монтаж откосов и наличников по периметру проёмов;
• изготовление и монтаж подсистемы парапетов;
• оформление угловых, торцевых и примыкающих узлов;
• герметизация стыков фасонных элементов.

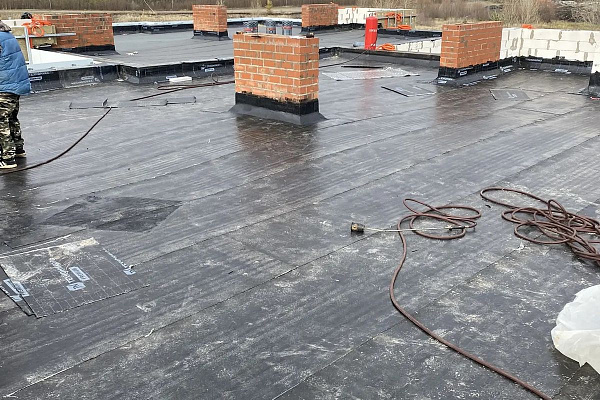

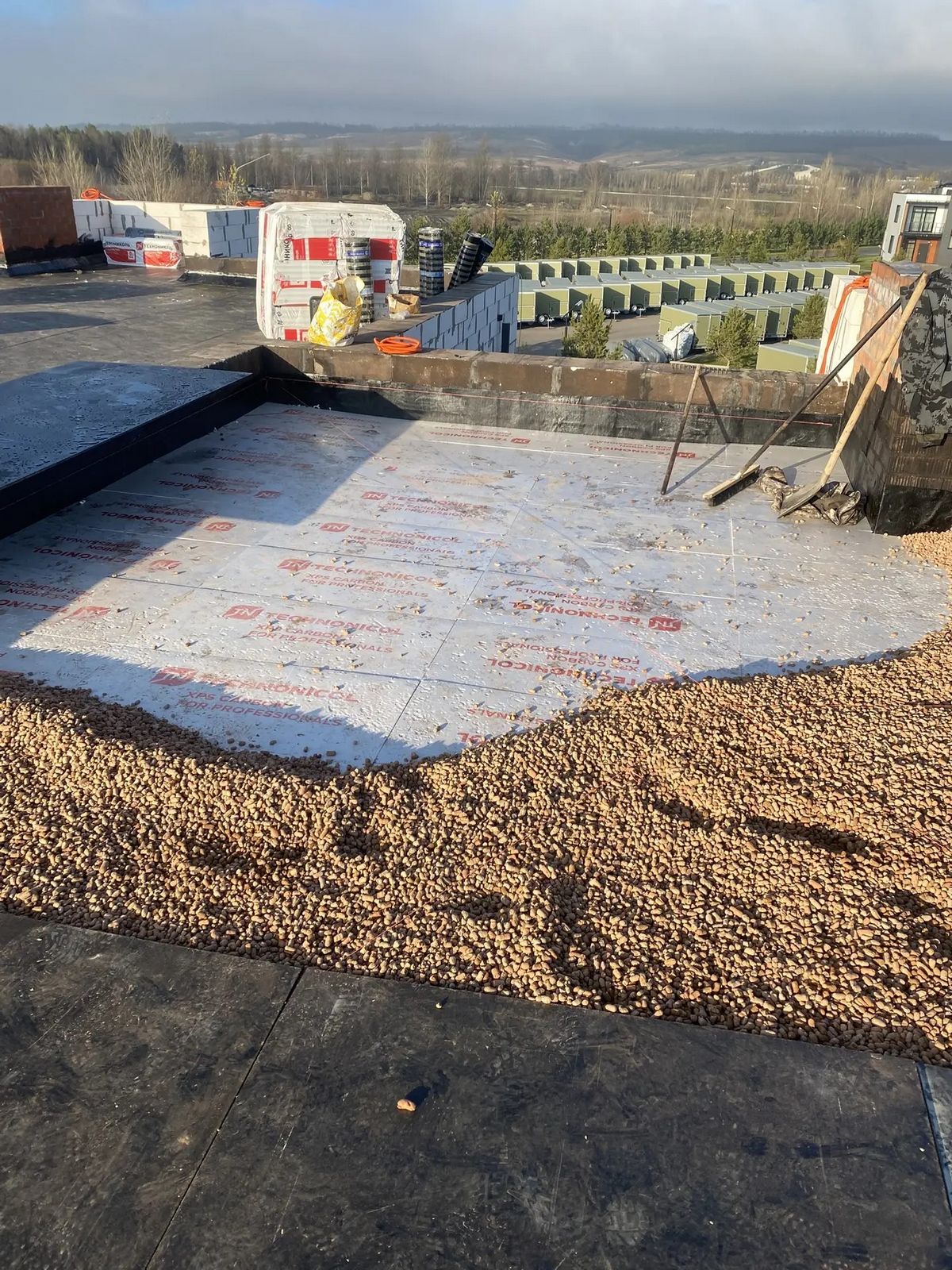

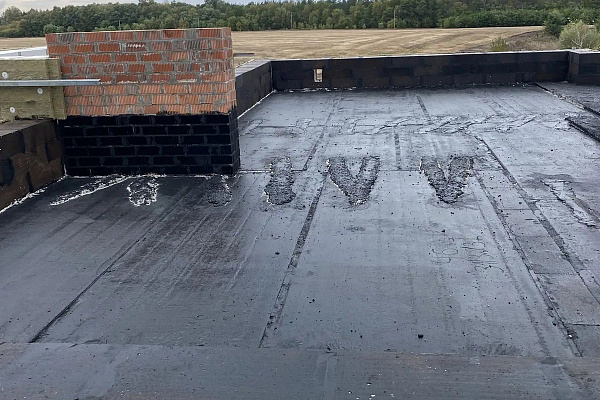

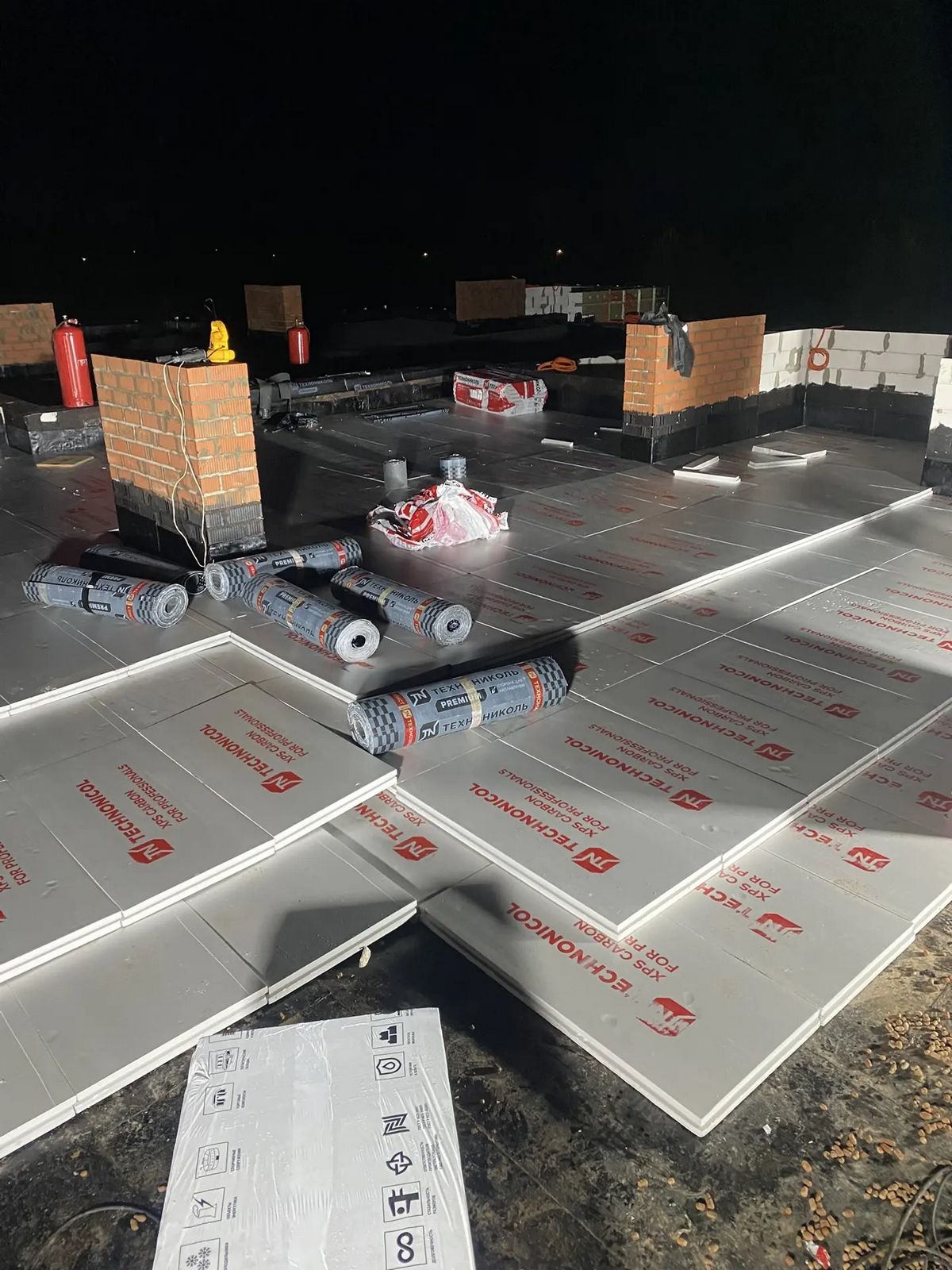

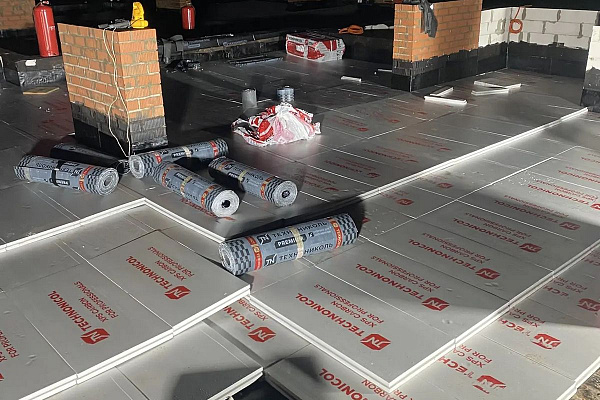

Устройство кровельного пирога с разуклонкой

Кровельные работы выполнялись на плоских участках зданий. Перед укладкой гидроизоляции был устроен разуклонный слой, обеспечивающий отвод воды к водосточным воронкам. Это ключевой элемент долговечности плоской кровли.

• подготовка основания кровли;
• устройство разуклонного слоя для организации стока воды;

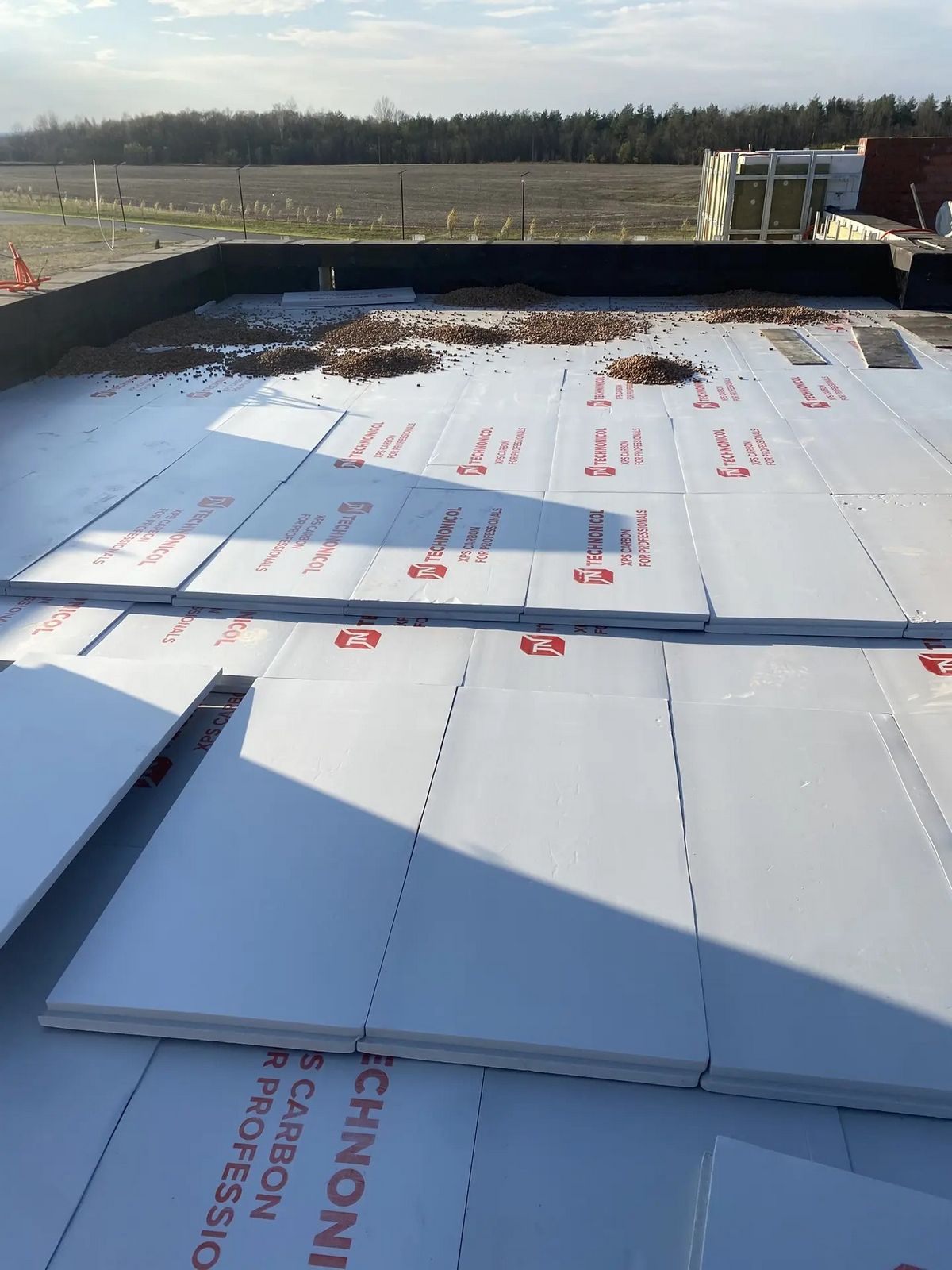

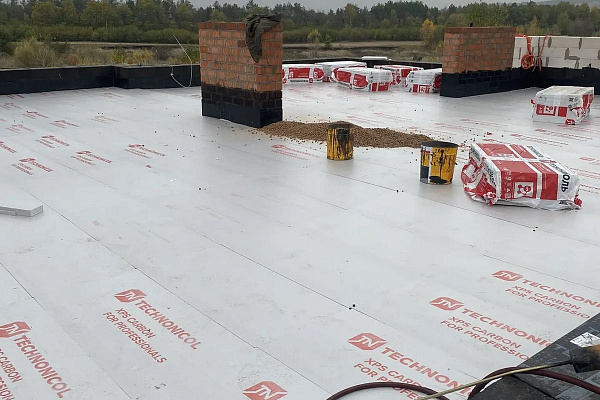

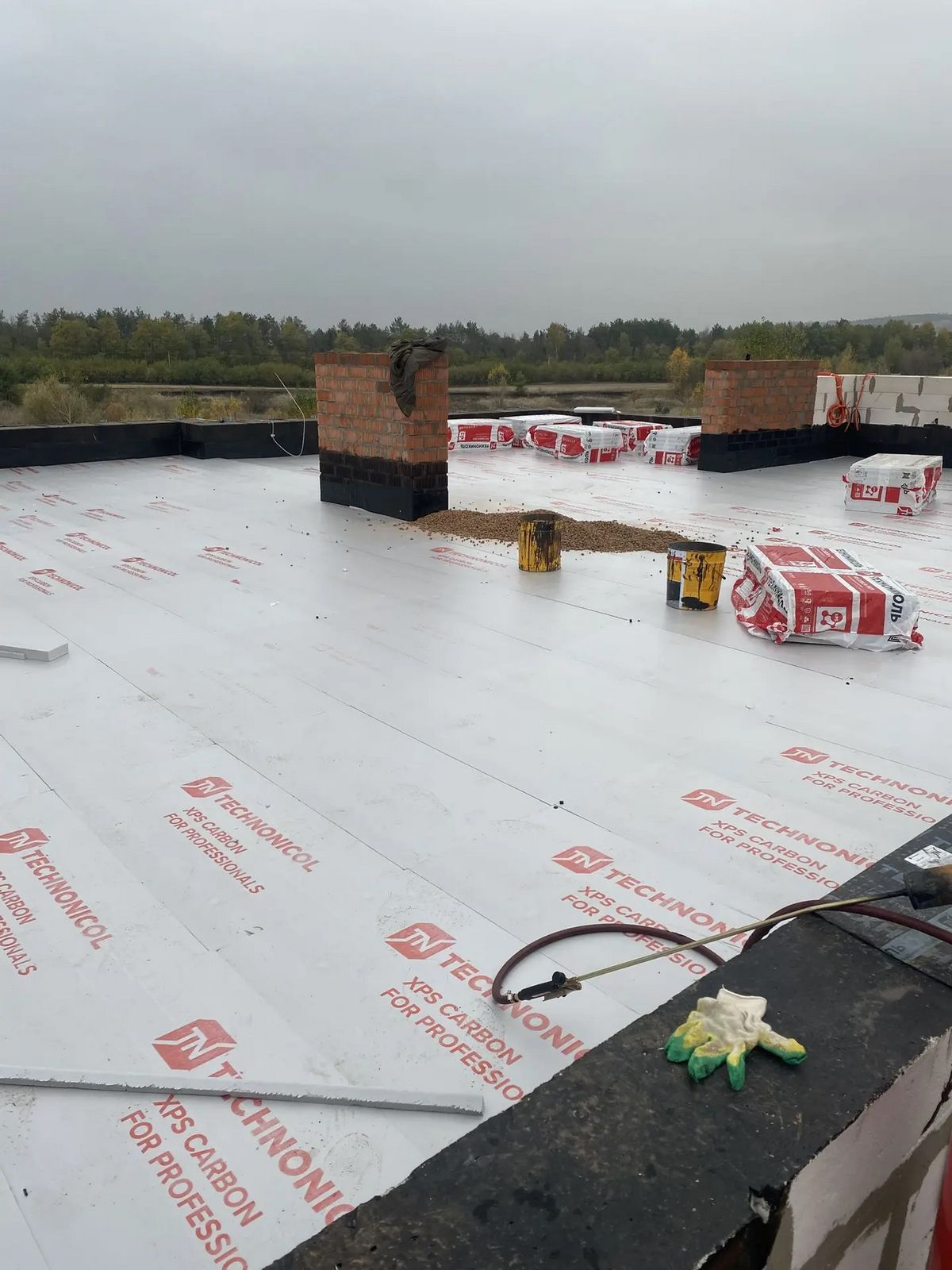

• монтаж теплоизоляционного слоя кровельного пирога;

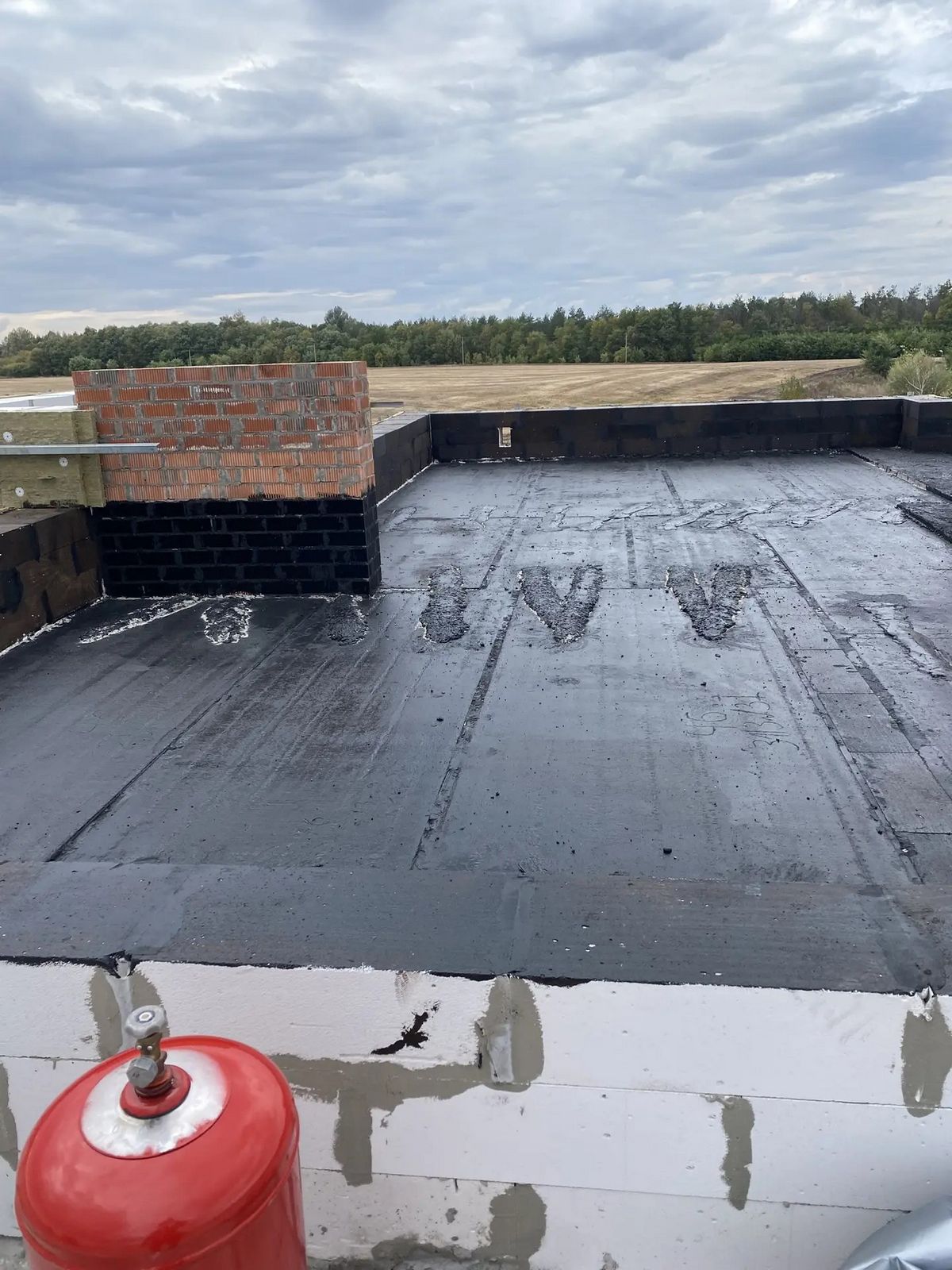

• укладка рулонной гидроизоляции Технониколь Premium;

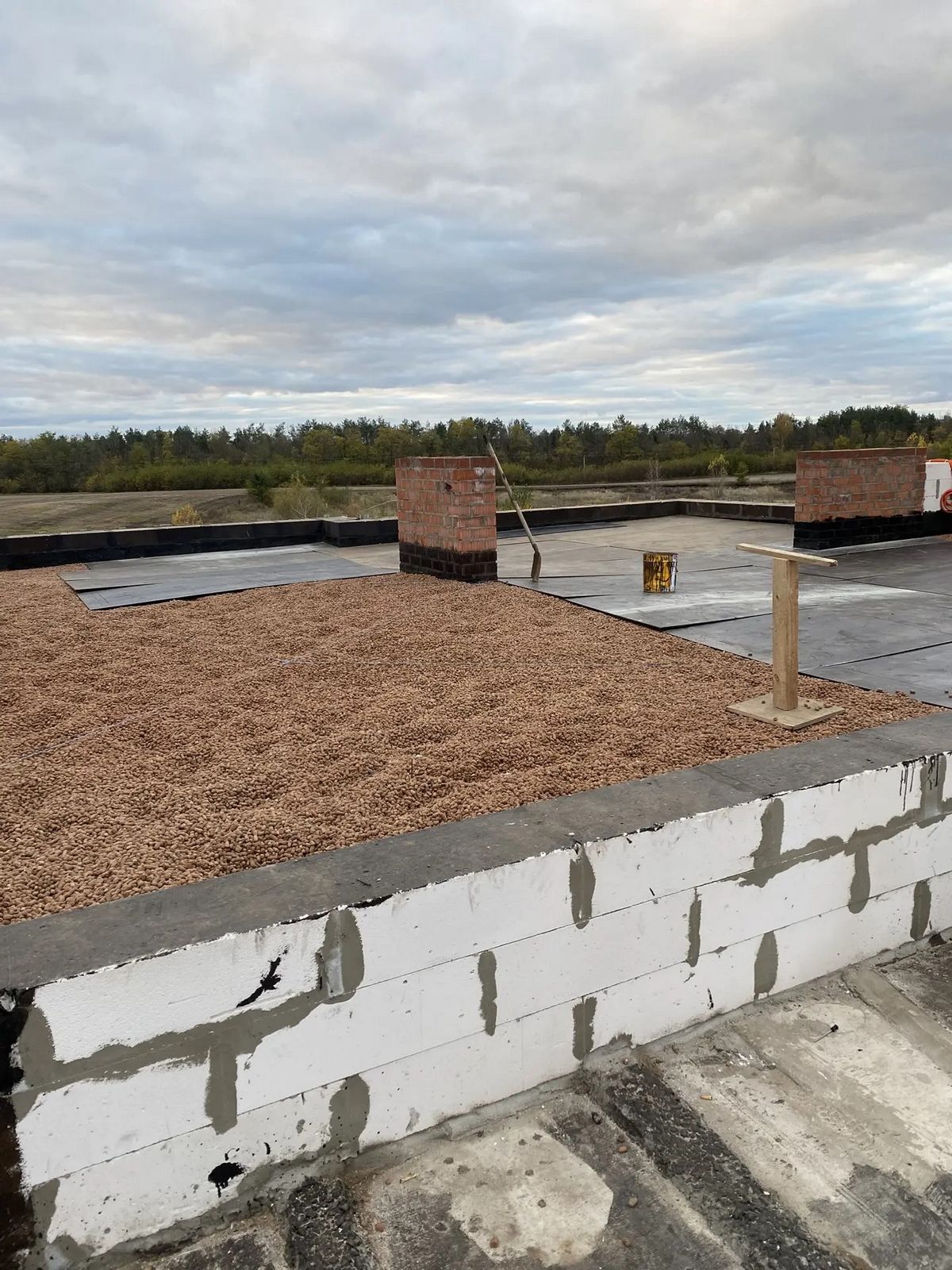

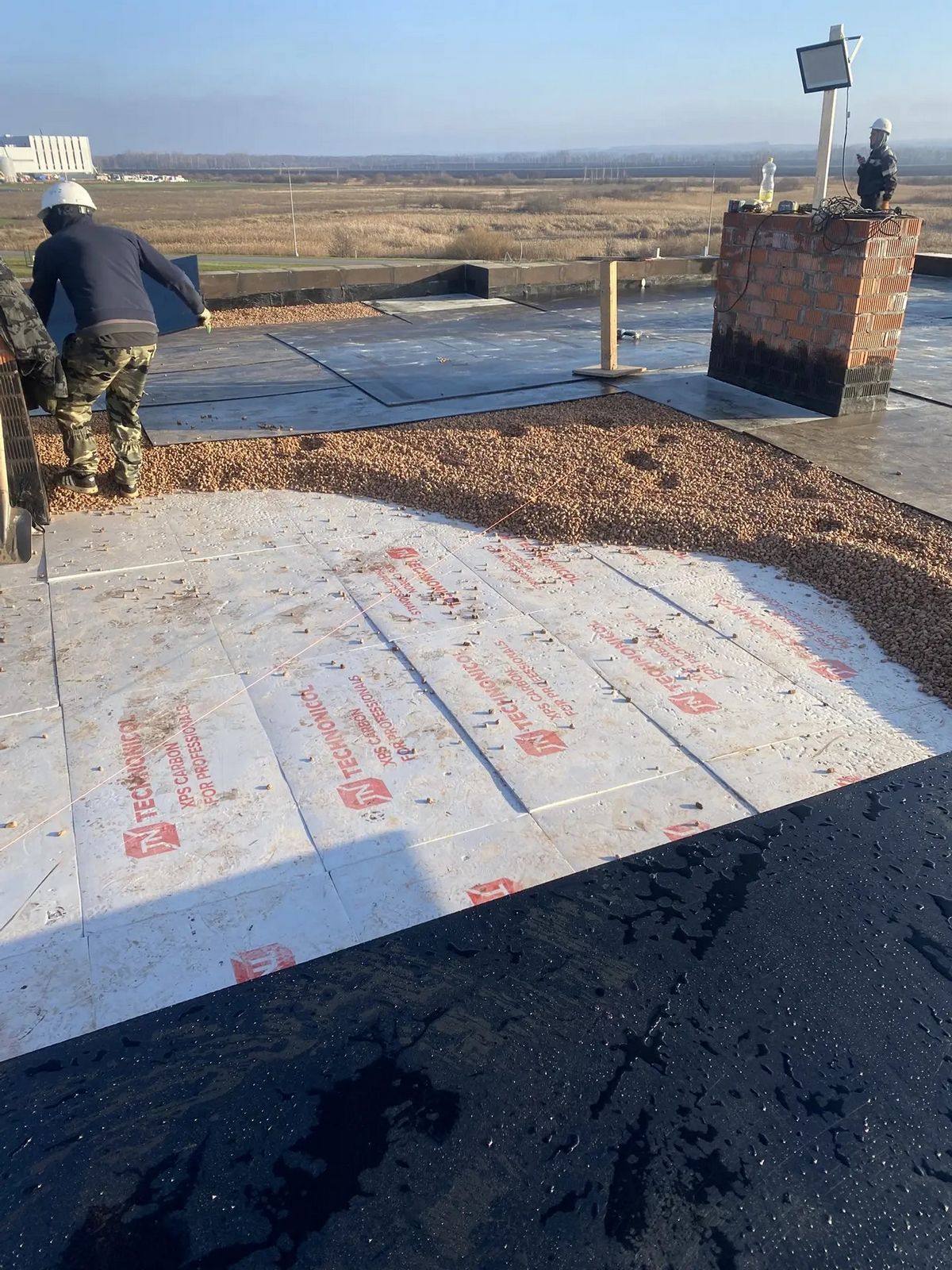

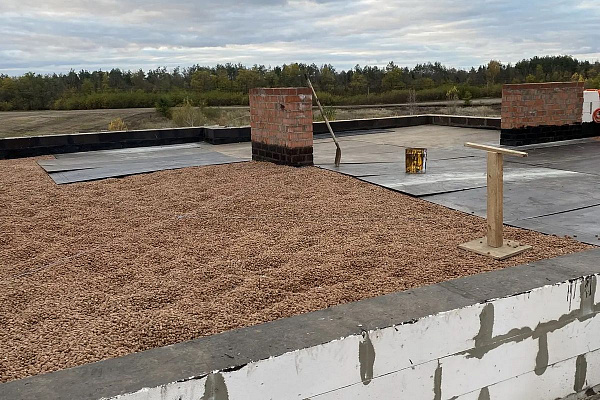

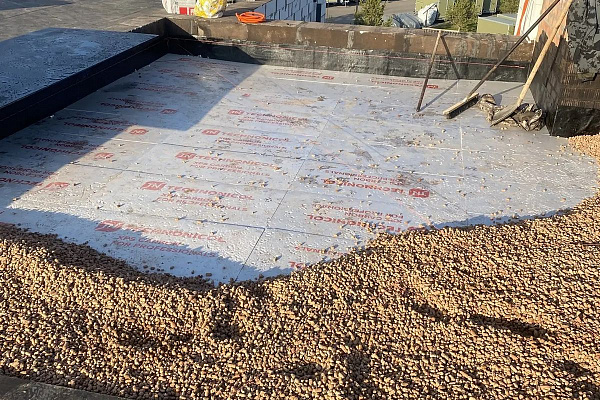

• устройство балластного слоя из керамзита;
• оформление водосточных воронок и примыканий.

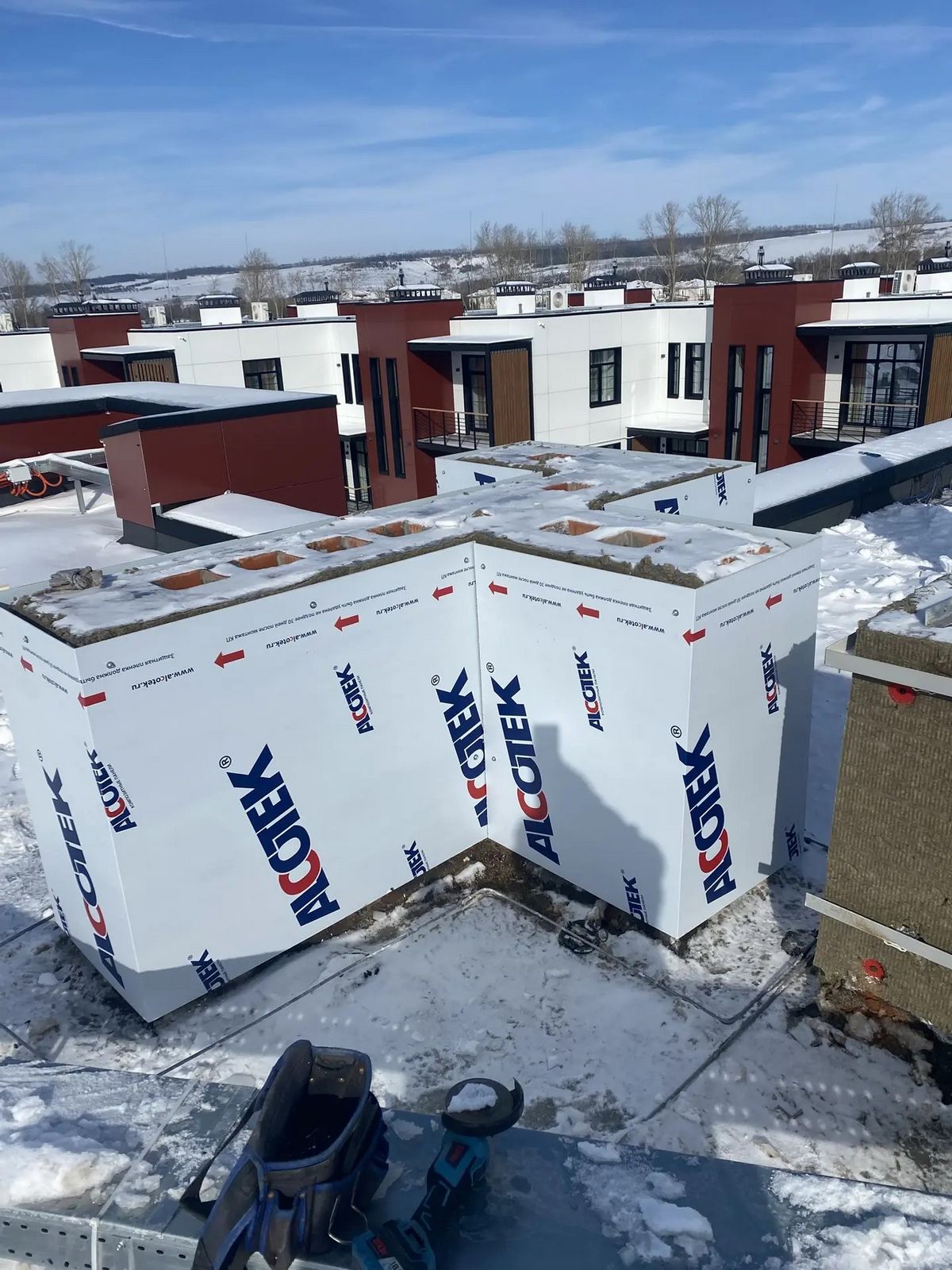

Устройство парапетов и примыканий кровли

Парапетные узлы и примыкания к вертикальным конструкциям — наиболее ответственные зоны плоской кровли. Именно здесь чаще всего возникают протечки, поэтому каждый узел выполнялся с усиленным контролем качества.

• подготовка вертикальных поверхностей парапетов под гидроизоляцию;
• заведение рулонного материала Технониколь Premium на парапетные зоны;
• герметизация примыканий к вертикальным конструкциям;
• усиление сложных и угловых участков кровли;
• монтаж индивидуальной подсистемы парапета.

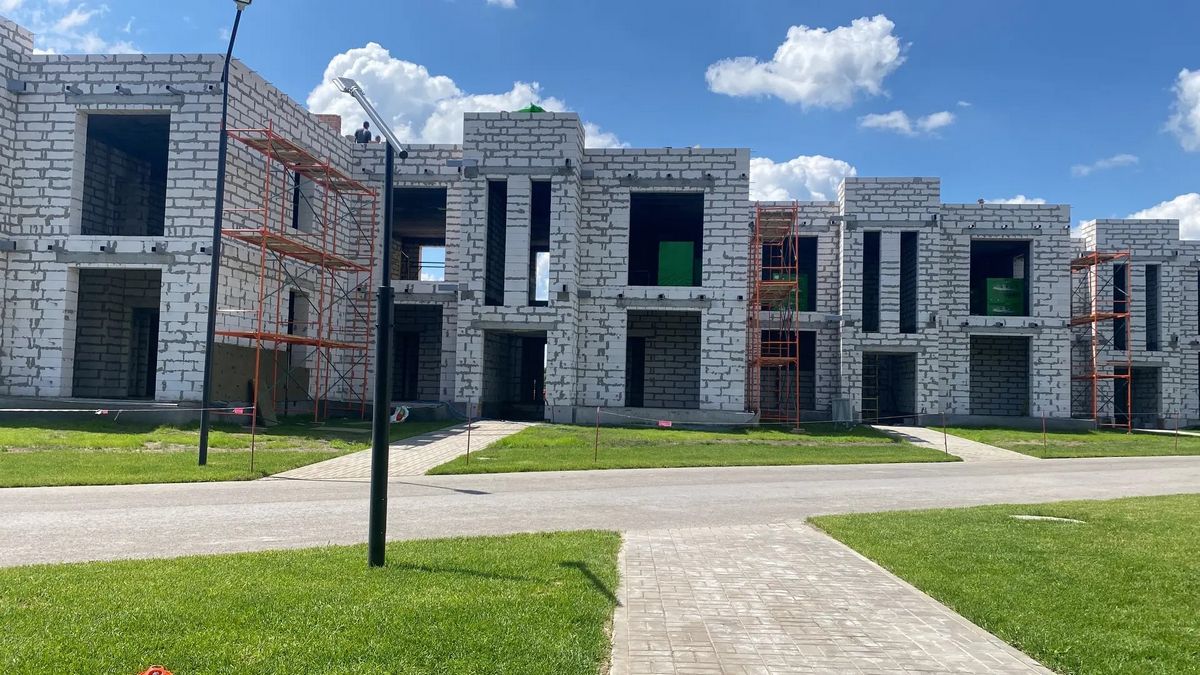

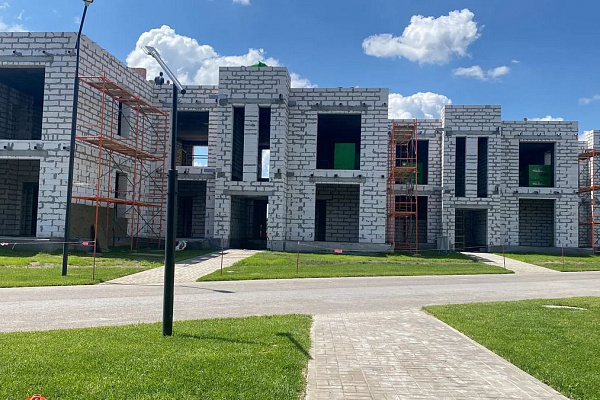

Этап 1. Обследование и подготовка объекта

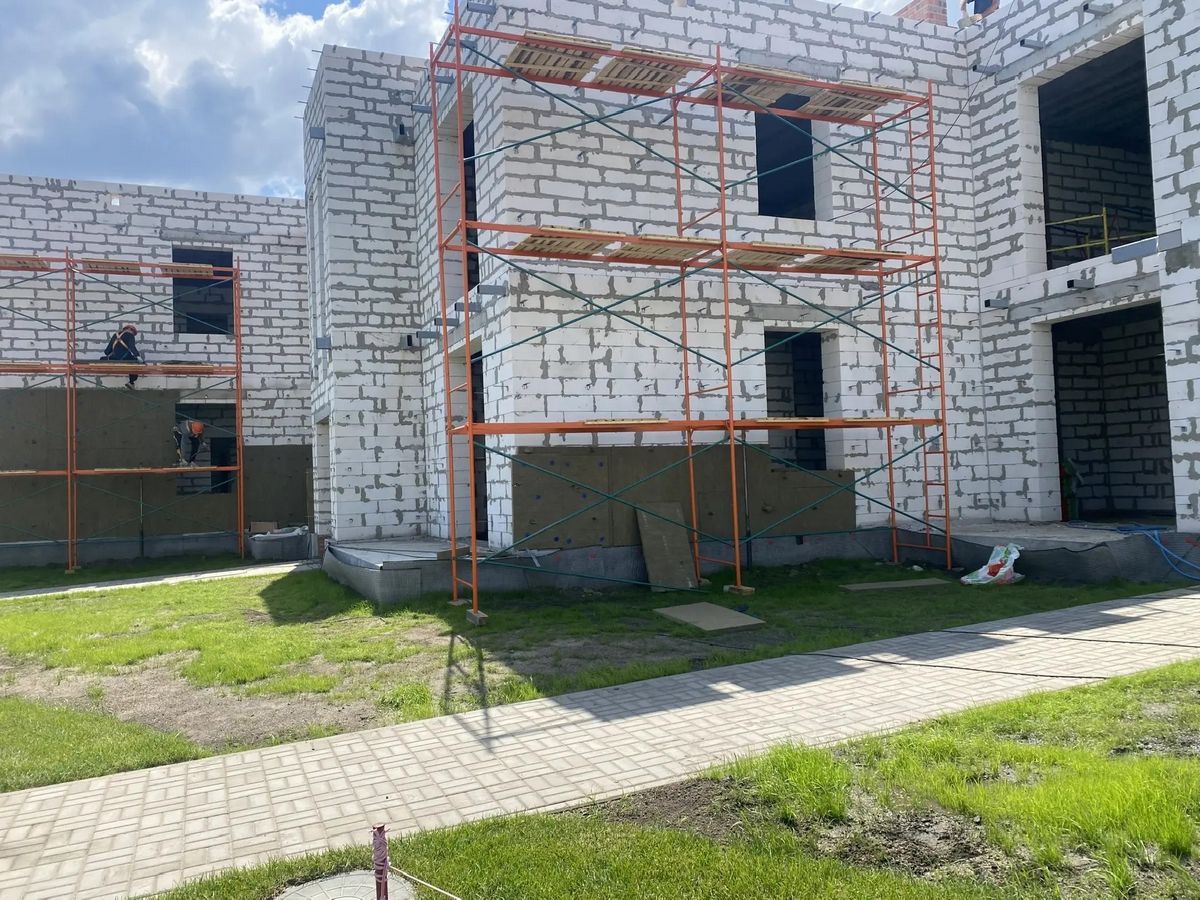

Перед началом работ выполнялся осмотр фасадных поверхностей и кровельного основания. Уточнялись геометрия зданий, места крепления подсистемы, порядок установки лесов и организация доступа к фасадам, балконным зонам, кровле и парапетам.

• осмотр фасадных поверхностей и проверка основания;
• разметка фасадных участков под подсистему;
• организация зон складирования материалов;

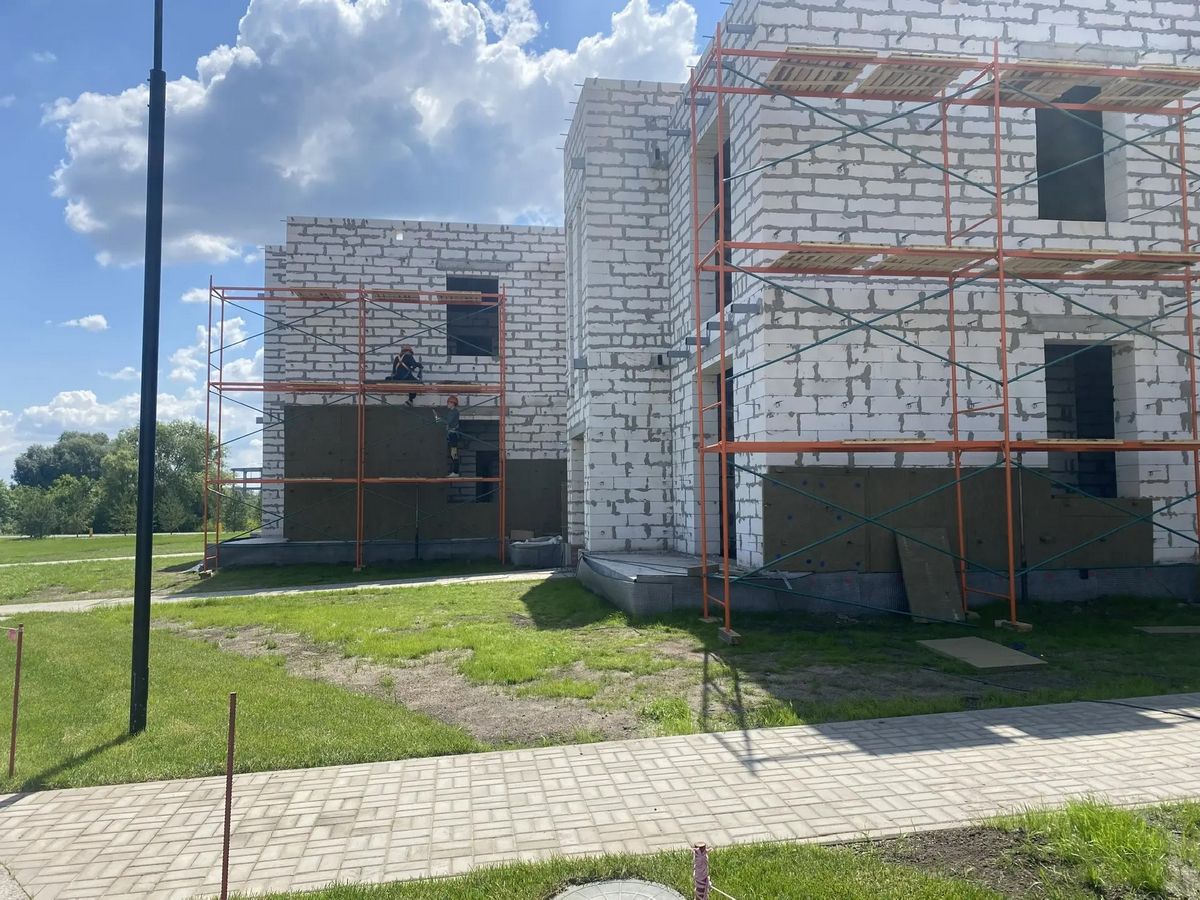

• монтаж строительных лесов и фасадных подмостей.

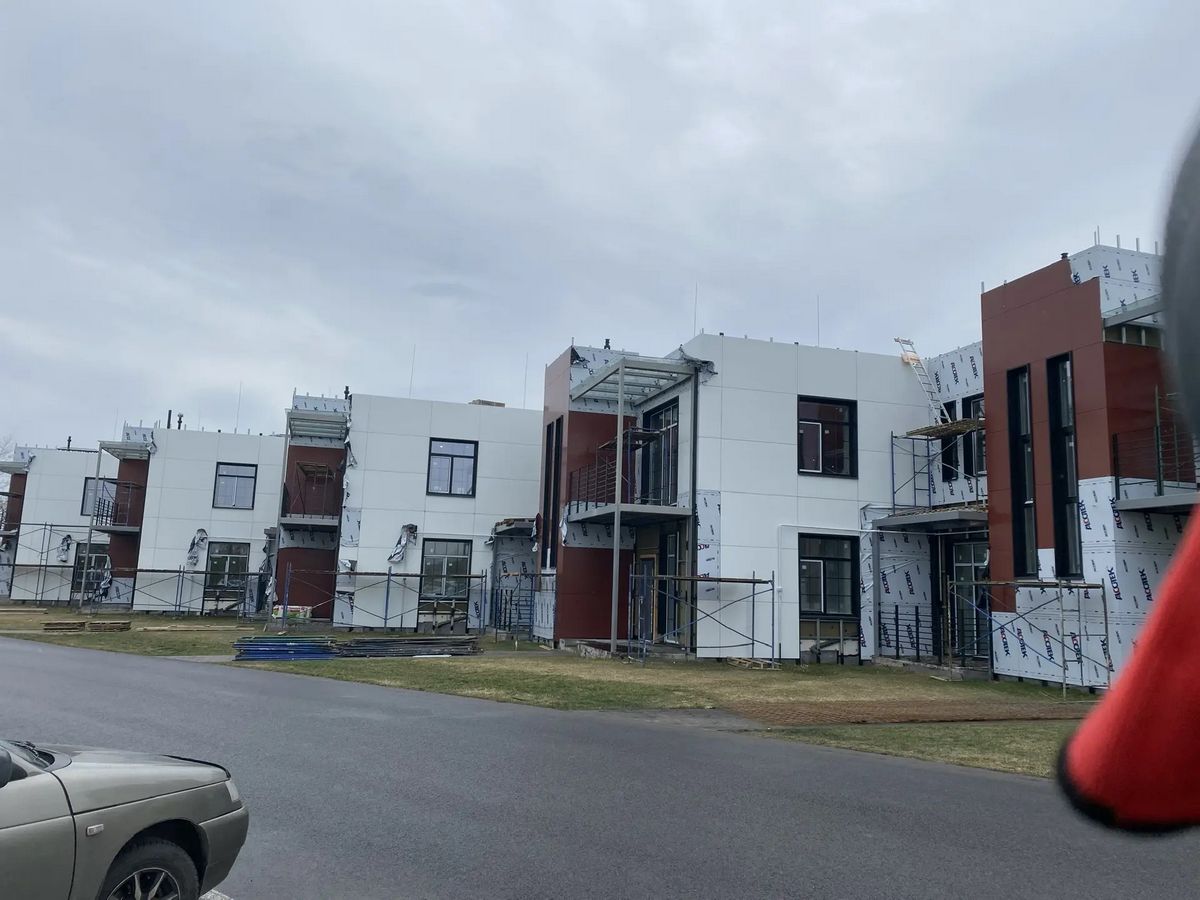

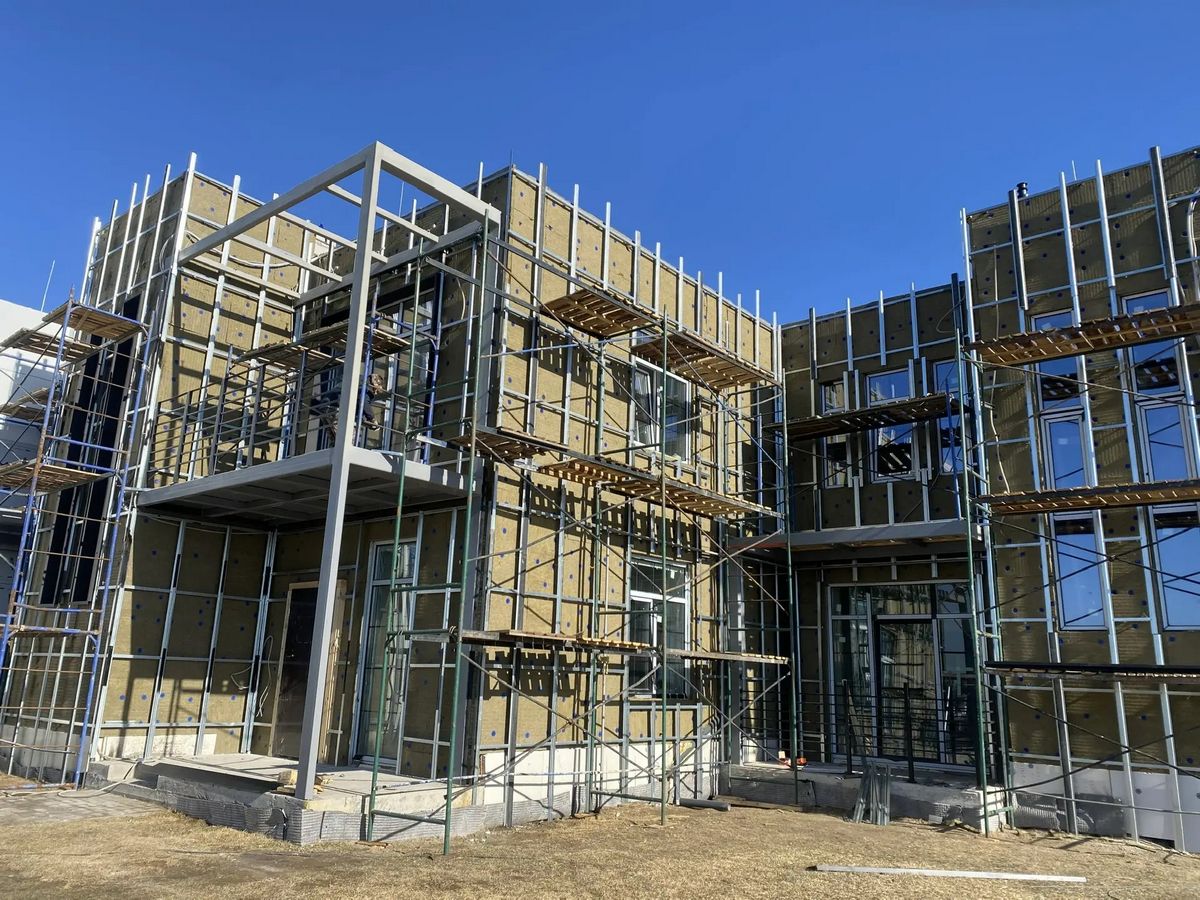

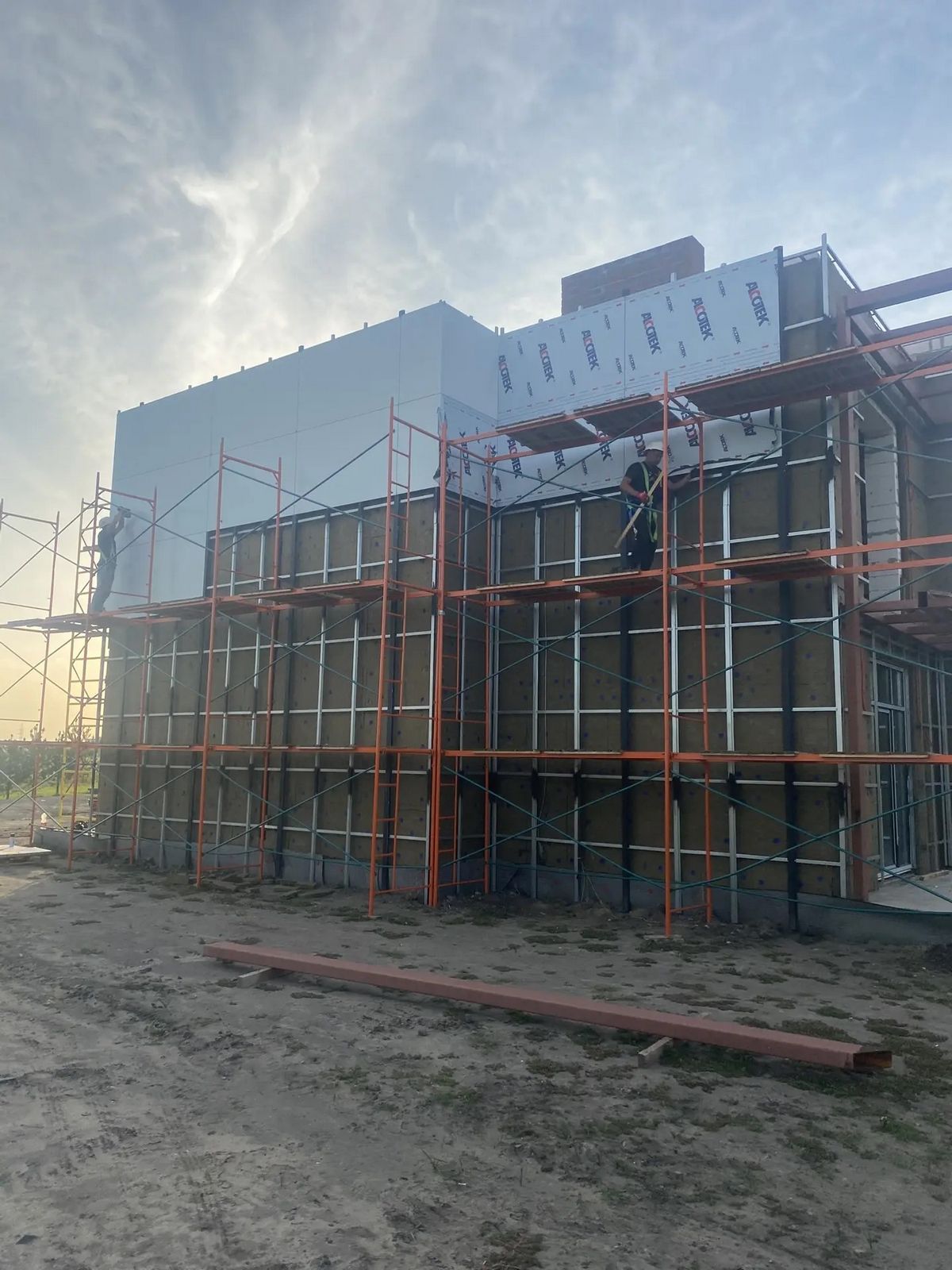

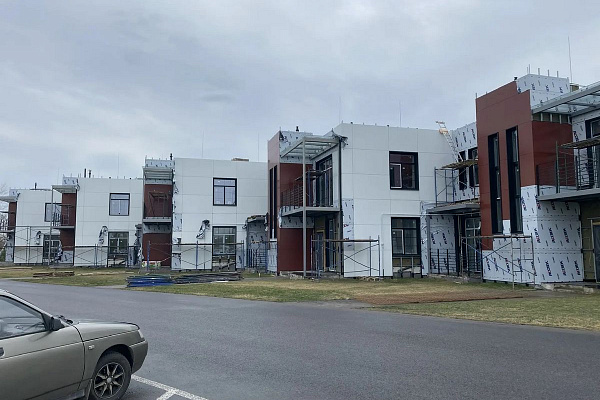

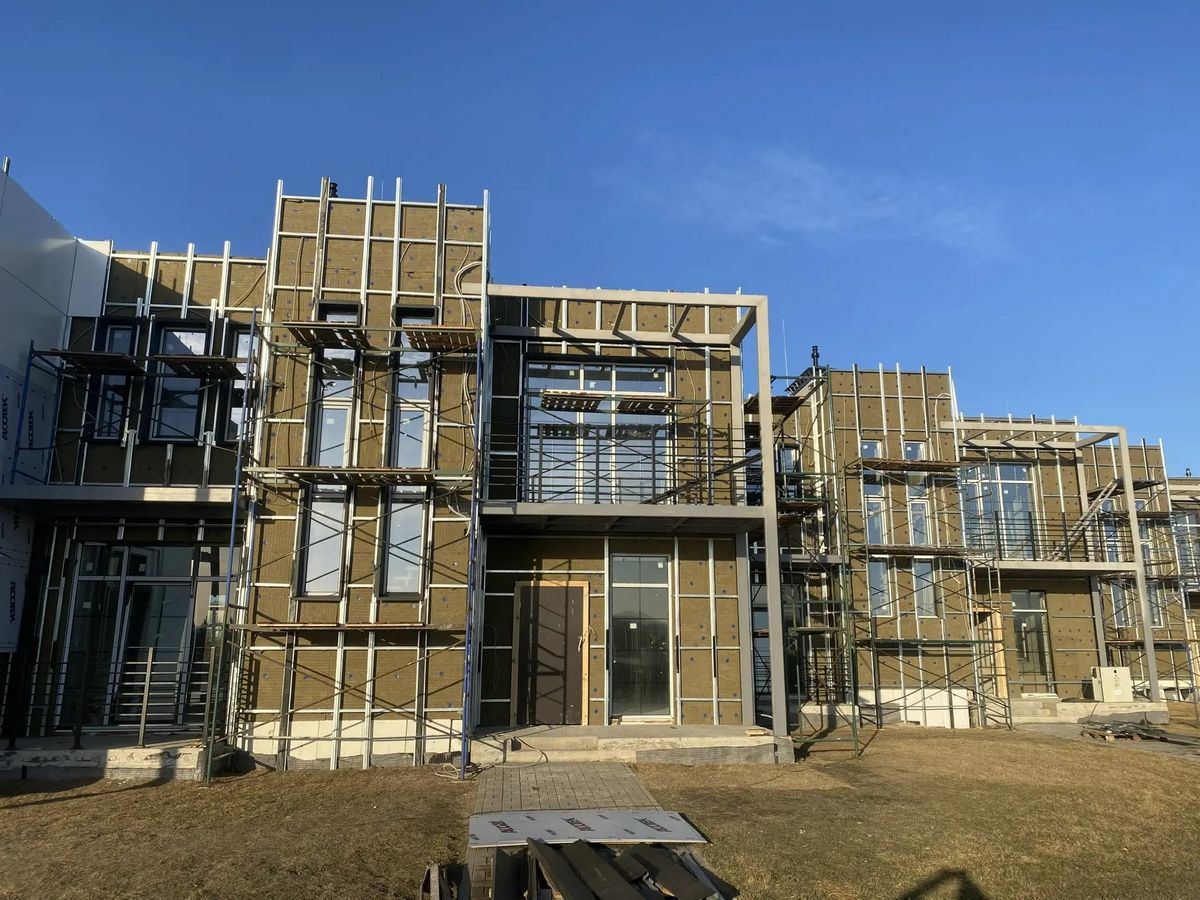

Этап 2. Монтаж фасадной подсистемы и утепление

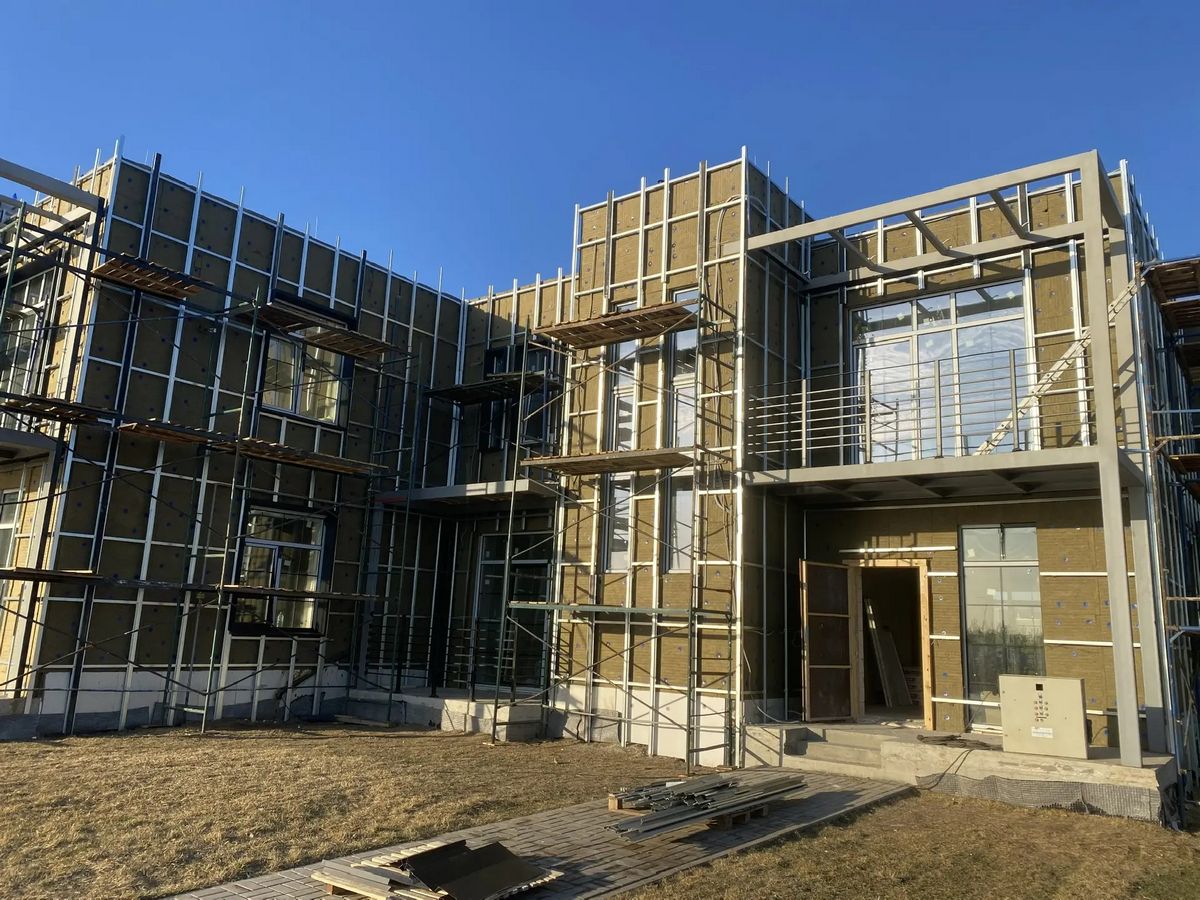

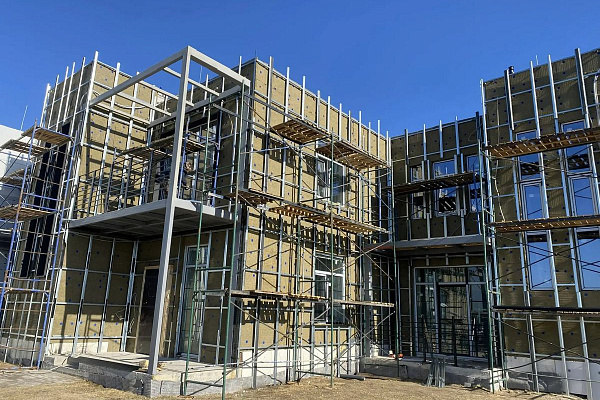

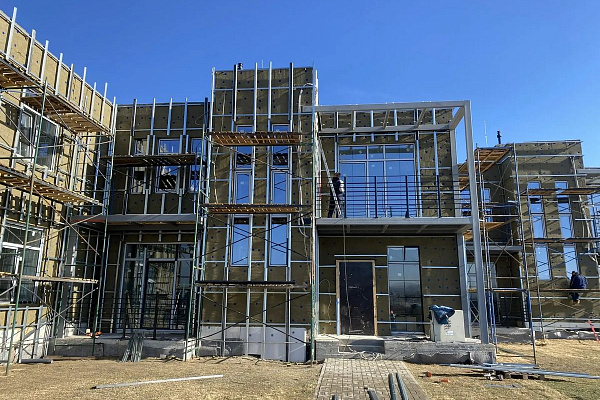

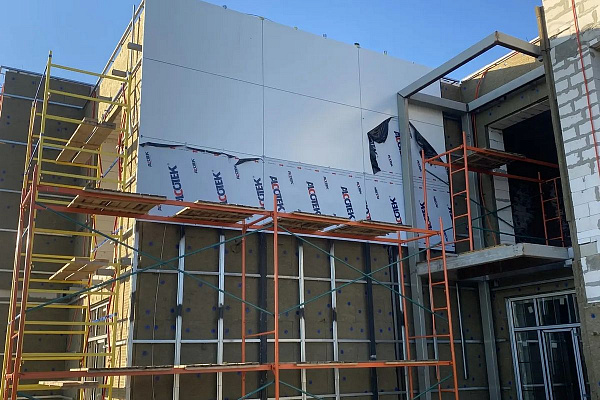

После подготовки основания монтировалась несущая подсистема вентилируемого фасада. Параллельно укладывался наружный слой теплоизоляции Технониколь. Точность этого этапа определяет геометрию всего фасада.

• установка кронштейнов и направляющих подсистемы;
• выверка плоскости фасада по уровню;
• монтаж теплоизоляционных плит Технониколь;
• формирование вентиляционного зазора.

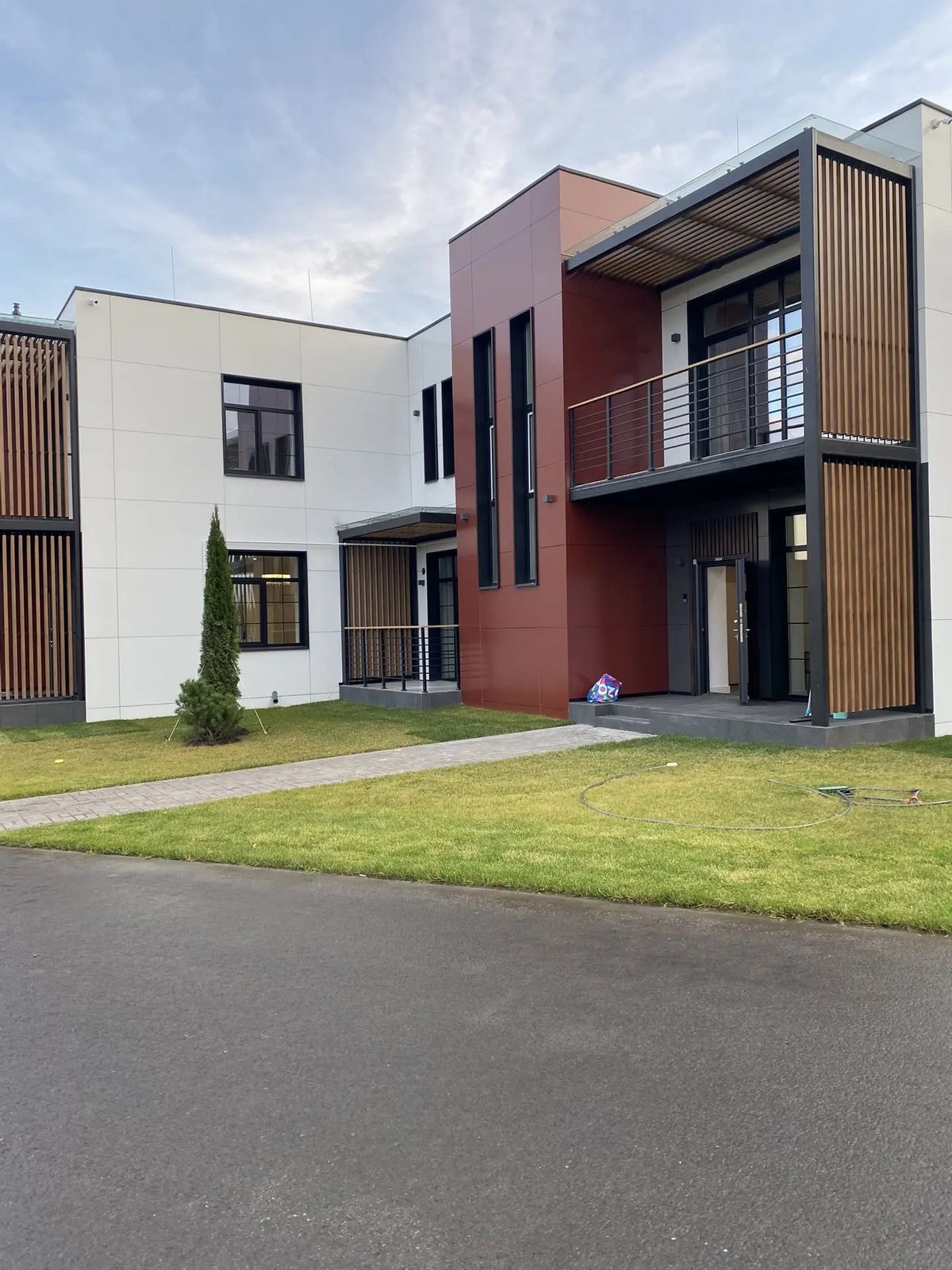

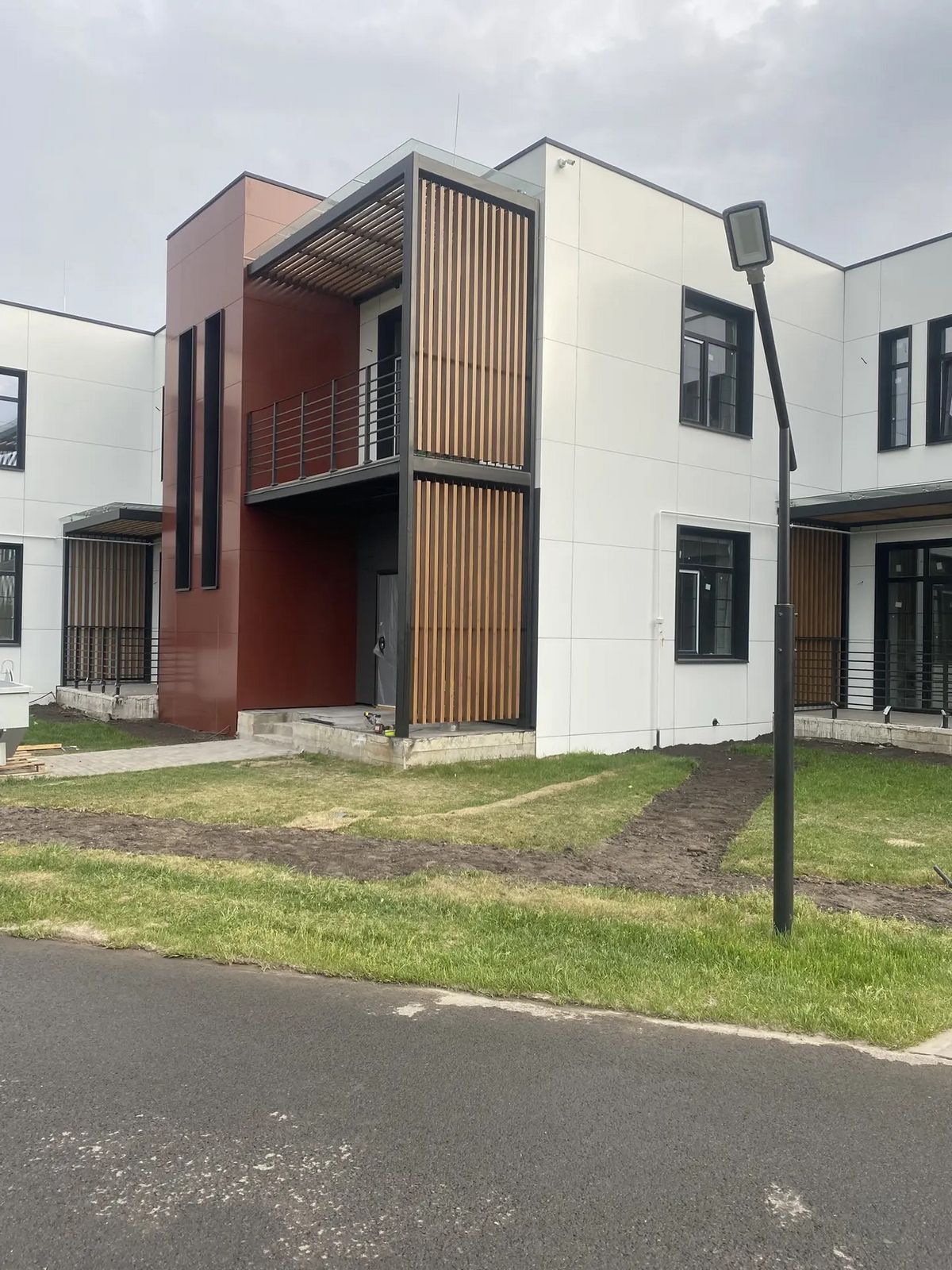

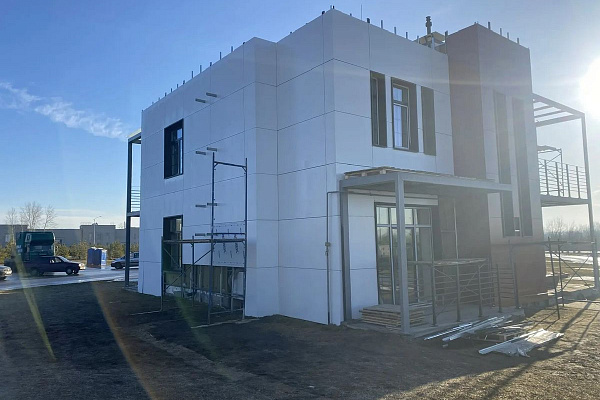

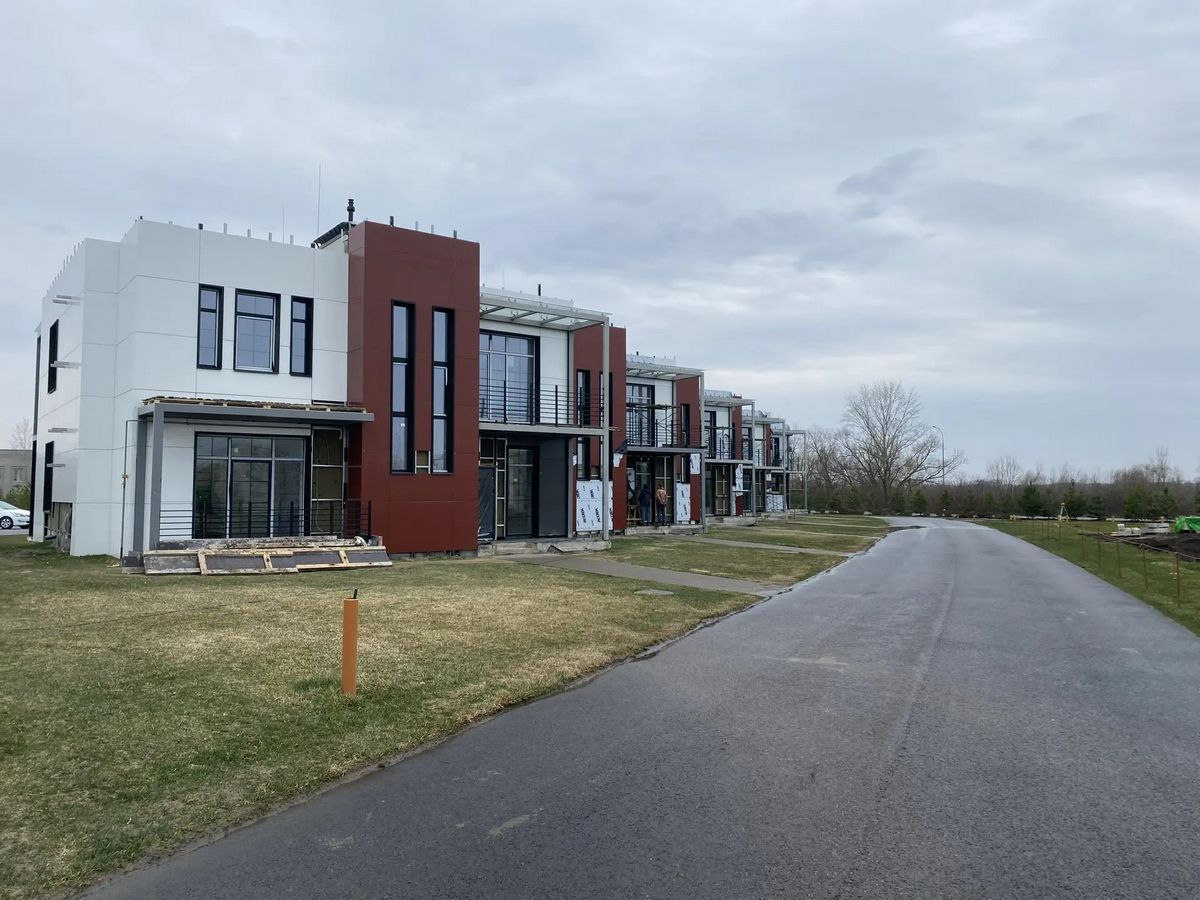

Этап 3. Монтаж облицовочных панелей и ламелей

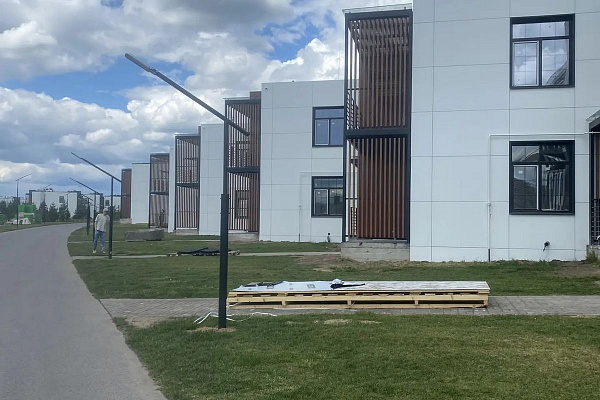

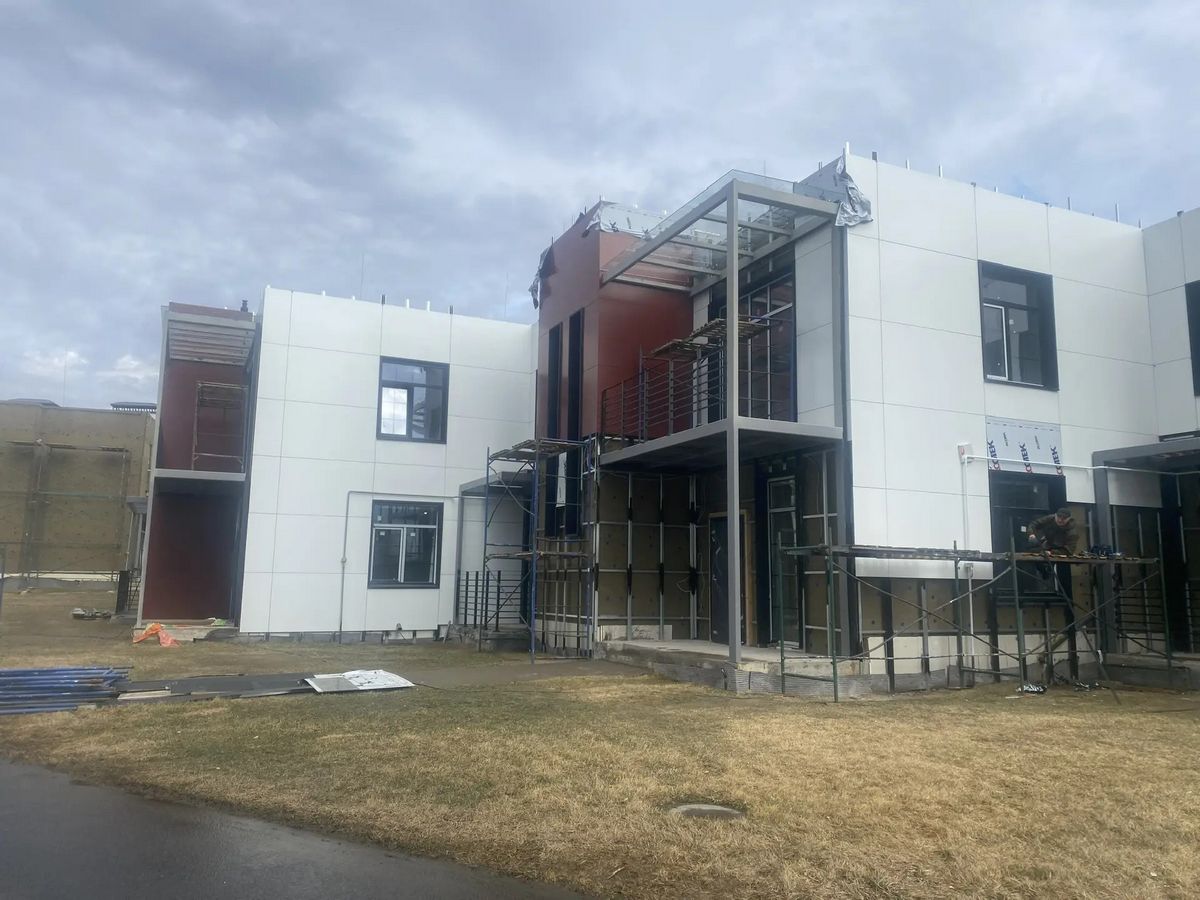

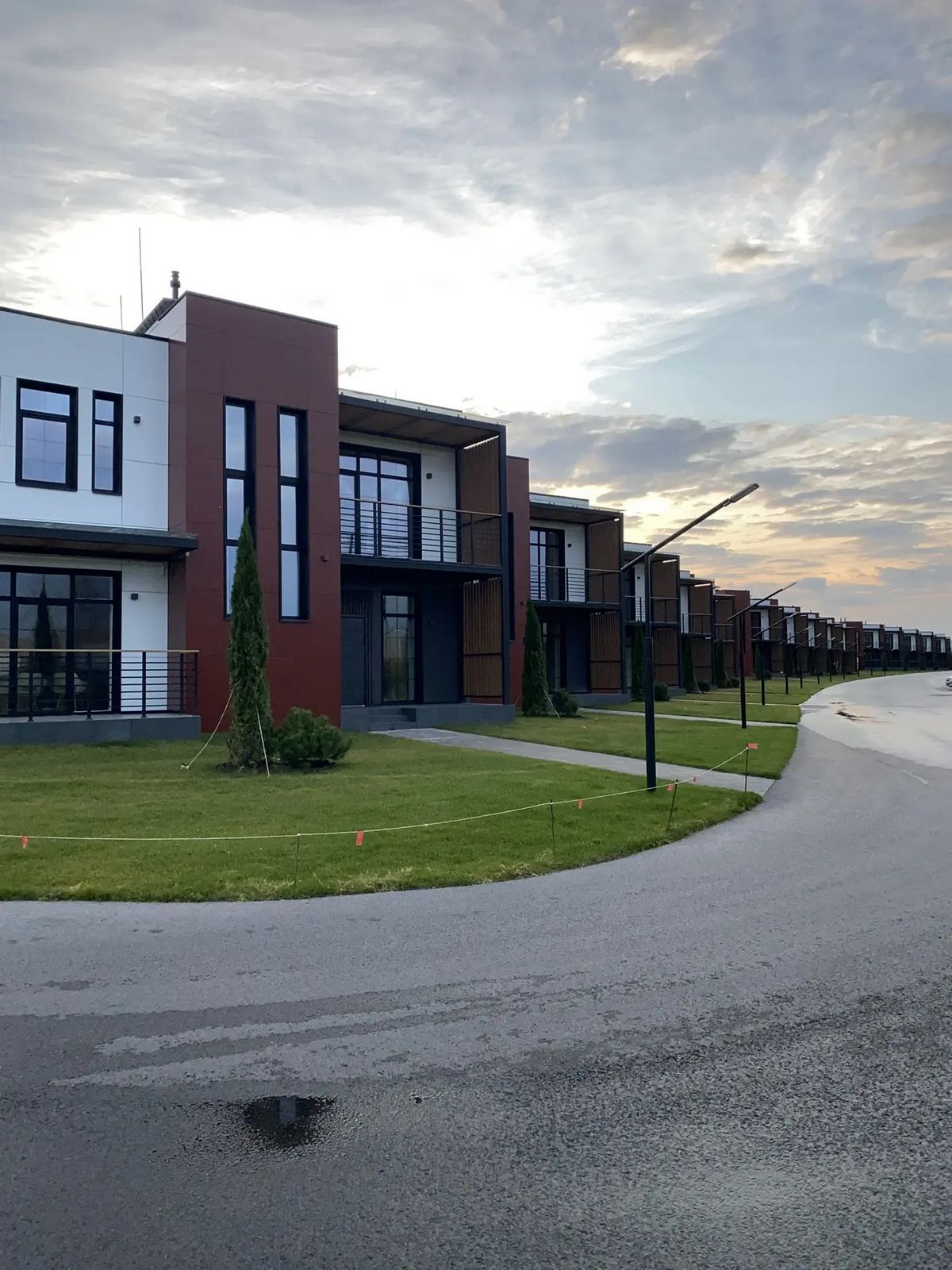

На смонтированную подсистему устанавливались изготовленные по размеру композитные панели. Белые фасадные плоскости сочетаются с красными акцентными блоками и декоративными ламелями под дерево, формируя современный архитектурный облик комплекса.

• монтаж белых и красных композитных панелей;
• установка декоративных ламелей под дерево;
• оформление балконных зон и входных групп;
• контроль геометрии стыков и плоскостей.

Этап 4. Монтаж фасонных элементов откосов и парапетов

Изготовленные фасонные элементы монтировались по периметру оконных и дверных проёмов, на угловых участках и парапетах. Аккуратная подгонка фасонки обеспечивает герметичность узлов и завершённый внешний вид фасада.

• монтаж откосов и наличников оконных и дверных проёмов;
• оформление угловых и торцевых участков;
• установка подсистемы и фасонных элементов парапета;
• герметизация всех примыкающих узлов.

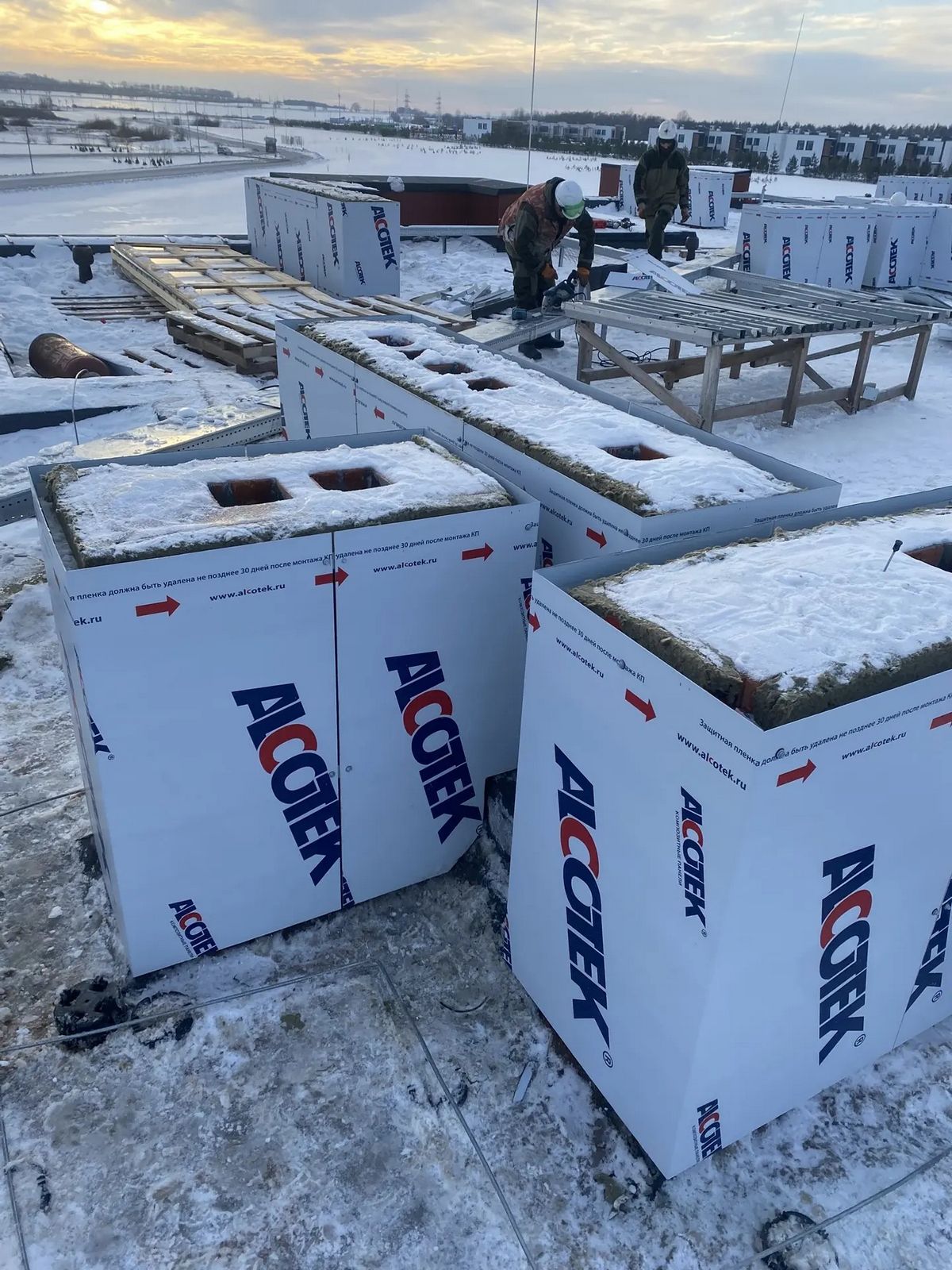

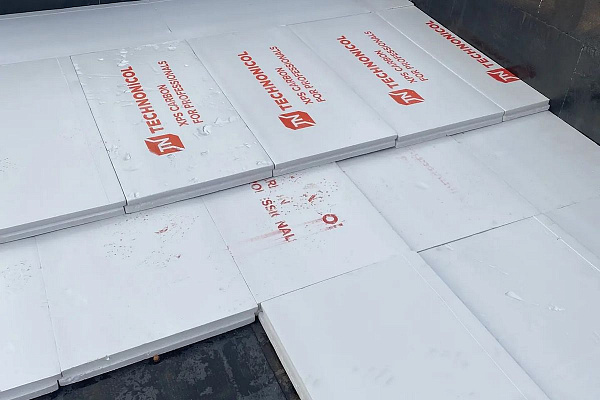

Этап 5. Устройство кровельного пирога с разуклонкой

Кровельные работы выполнялись поэтапно: разуклонный слой, теплоизоляция, рулонная гидроизоляция Технониколь Premium и балластное покрытие из керамзита. Каждый слой проверялся перед укладкой следующего.

• устройство разуклонного слоя;

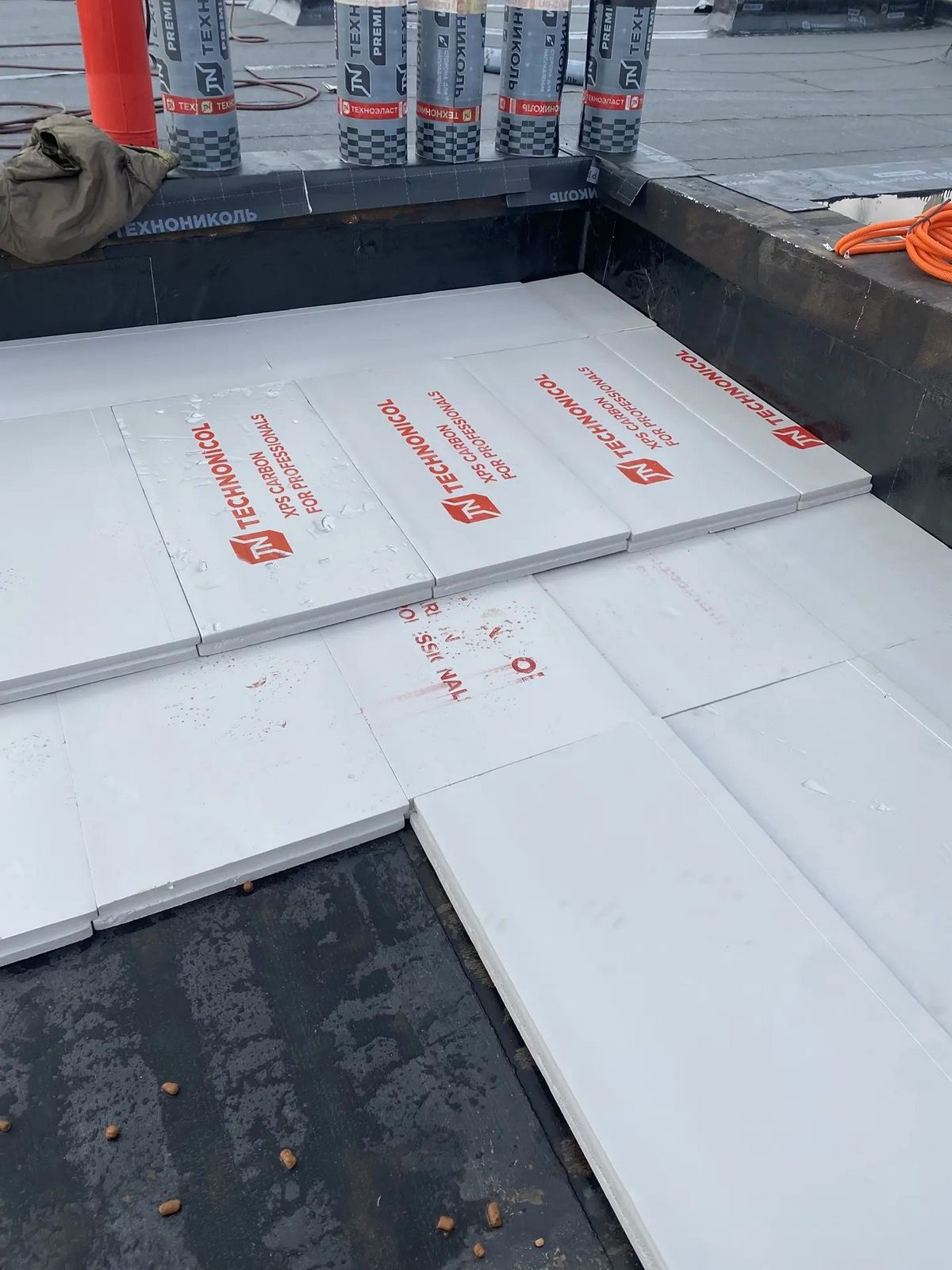

• укладка теплоизоляции кровельного пирога;
• монтаж рулонной гидроизоляции Технониколь Premium;

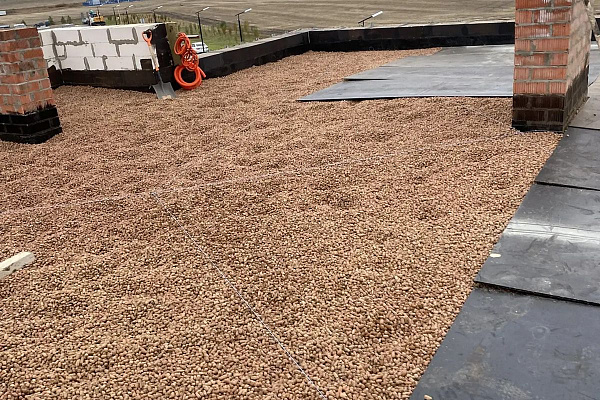

• устройство балластного слоя из керамзита;
• оформление водосточных воронок.

Этап 6. Устройство парапетов кровли и финальная приёмка

На финальном этапе выполнялась гидроизоляция парапетных зон и примыканий. Рулонный материал Технониколь Premium заводился на вертикальные участки с нахлёстом. После завершения всех работ выполнялась проверка фасада и кровли перед сдачей объекта.

• заведение гидроизоляции Технониколь Premium на парапеты;
• герметизация примыканий к вертикальным конструкциям;
• проверка всех кровельных узлов и стыков;
• финальный осмотр фасада и подготовка к приёмке.

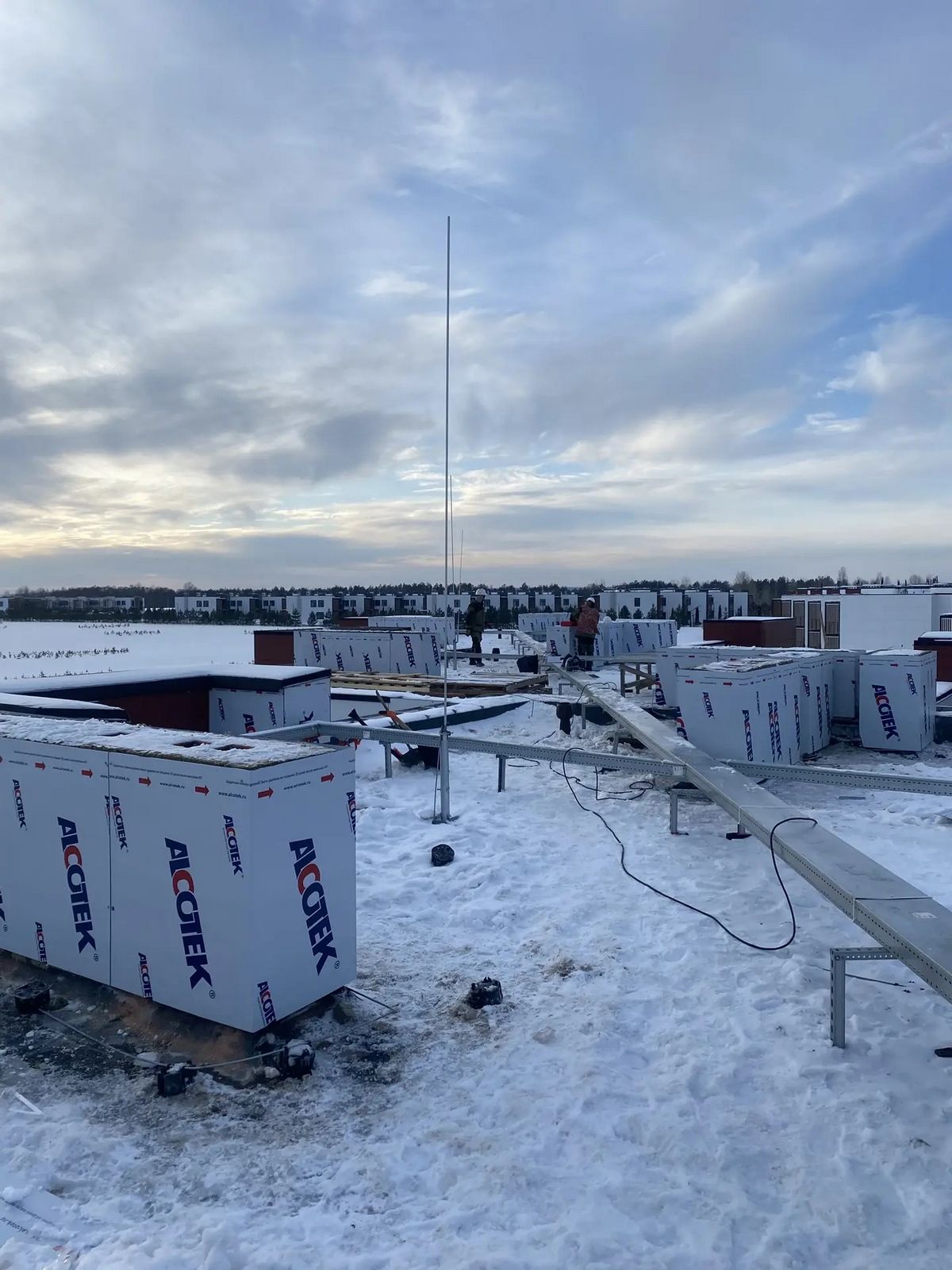

Индивидуальное изготовление подсистемы и фасонных элементов

Несущая подсистема вентилируемого фасада, фасонные элементы откосов, парапетов и угловых узлов изготавливались под геометрию конкретного объекта. Это позволяет добиться точной подгонки всех элементов и аккуратного внешнего вида без компромиссов.

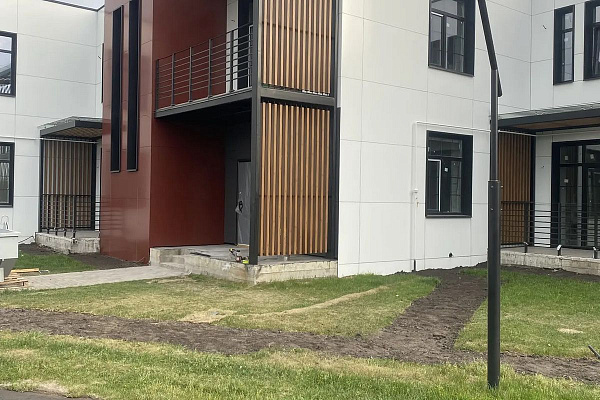

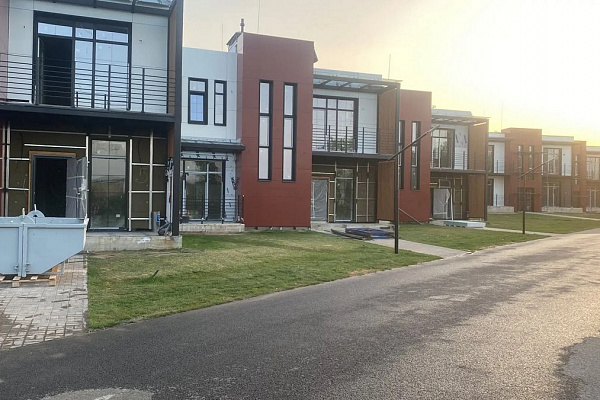

Комбинация нескольких фасадных материалов

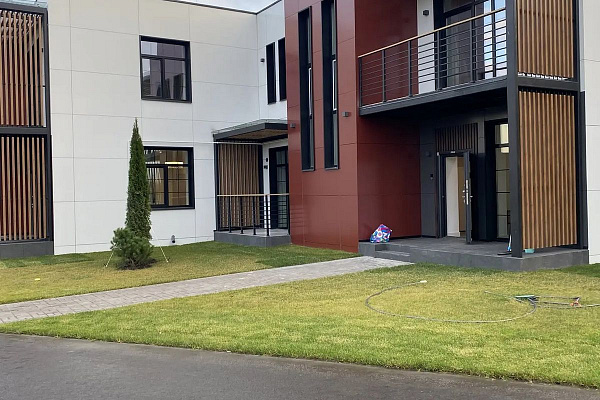

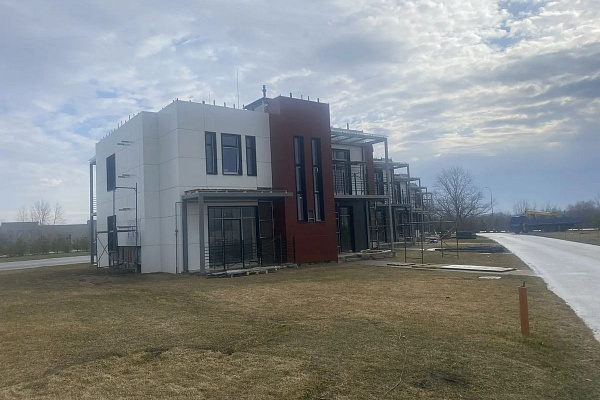

В проекте сочетаются белые и красные композитные панели, декоративные ламели под дерево, металлические ограждения и чёрные оконные рамы. Такая комбинация требует точной стыковки разнородных материалов и аккуратного исполнения всех узлов.

Разуклонный слой кровли

На плоской кровле устройство правильного уклона — обязательное условие долговечности. Разуклонный слой обеспечивает направленный сток воды к воронкам и предотвращает застои, которые со временем приводят к протечкам.

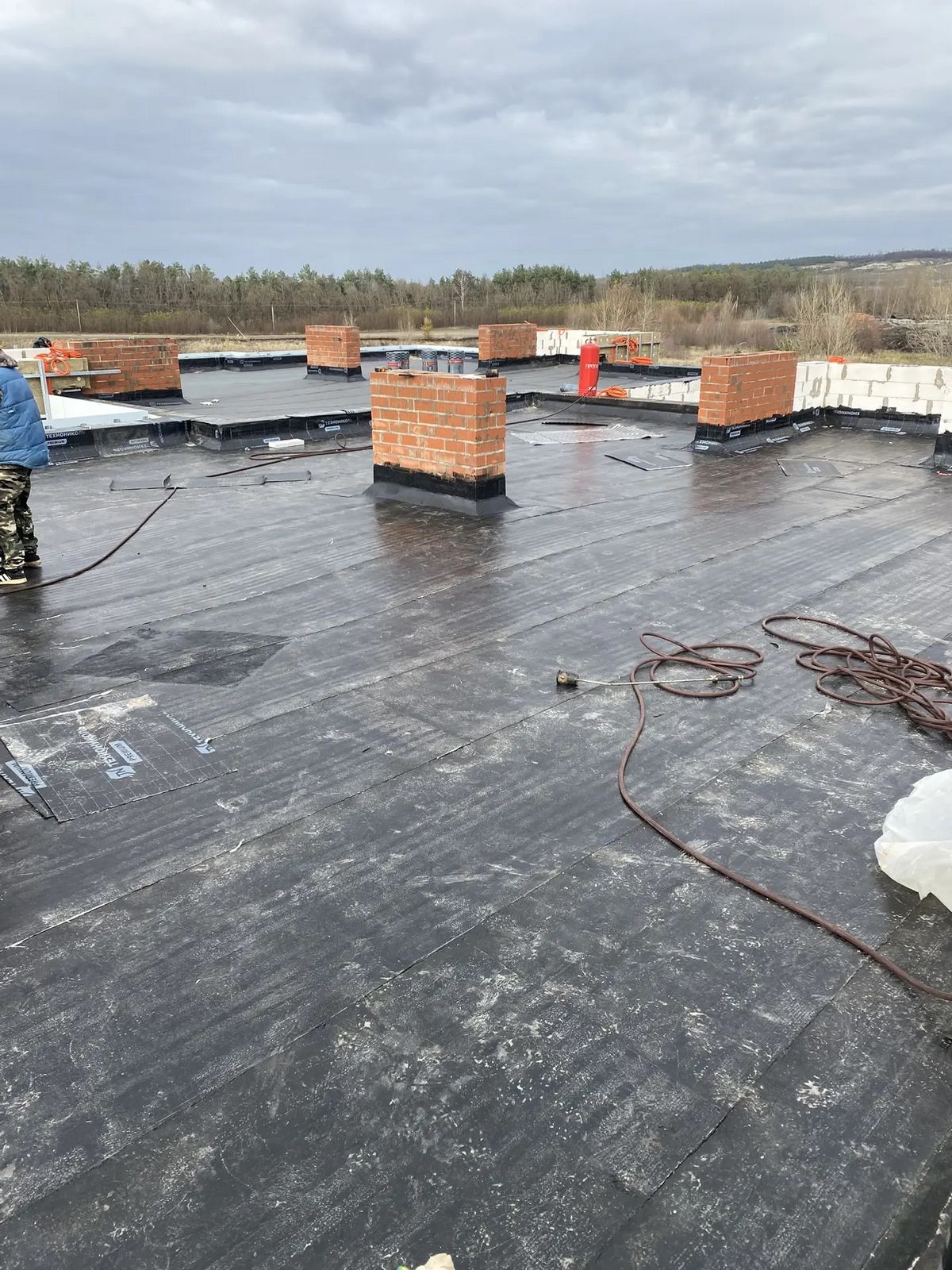

Гидроизоляция Технониколь Premium

Для кровельных работ применялись рулонные материалы Технониколь серии Premium. Особое внимание уделялось парапетным узлам и примыканиям — наиболее уязвимым зонам плоской кровли, где ошибки монтажа чаще всего становятся причиной протечек.

Высокая точность фасадной геометрии

Вентилируемый фасад требователен к точности подсистемы. Вертикальные и горизонтальные плоскости, стыки панелей, откосы проёмов и декоративные элементы должны формировать ровный и визуально цельный фасад. Контроль геометрии выполнялся на каждом этапе монтажа.

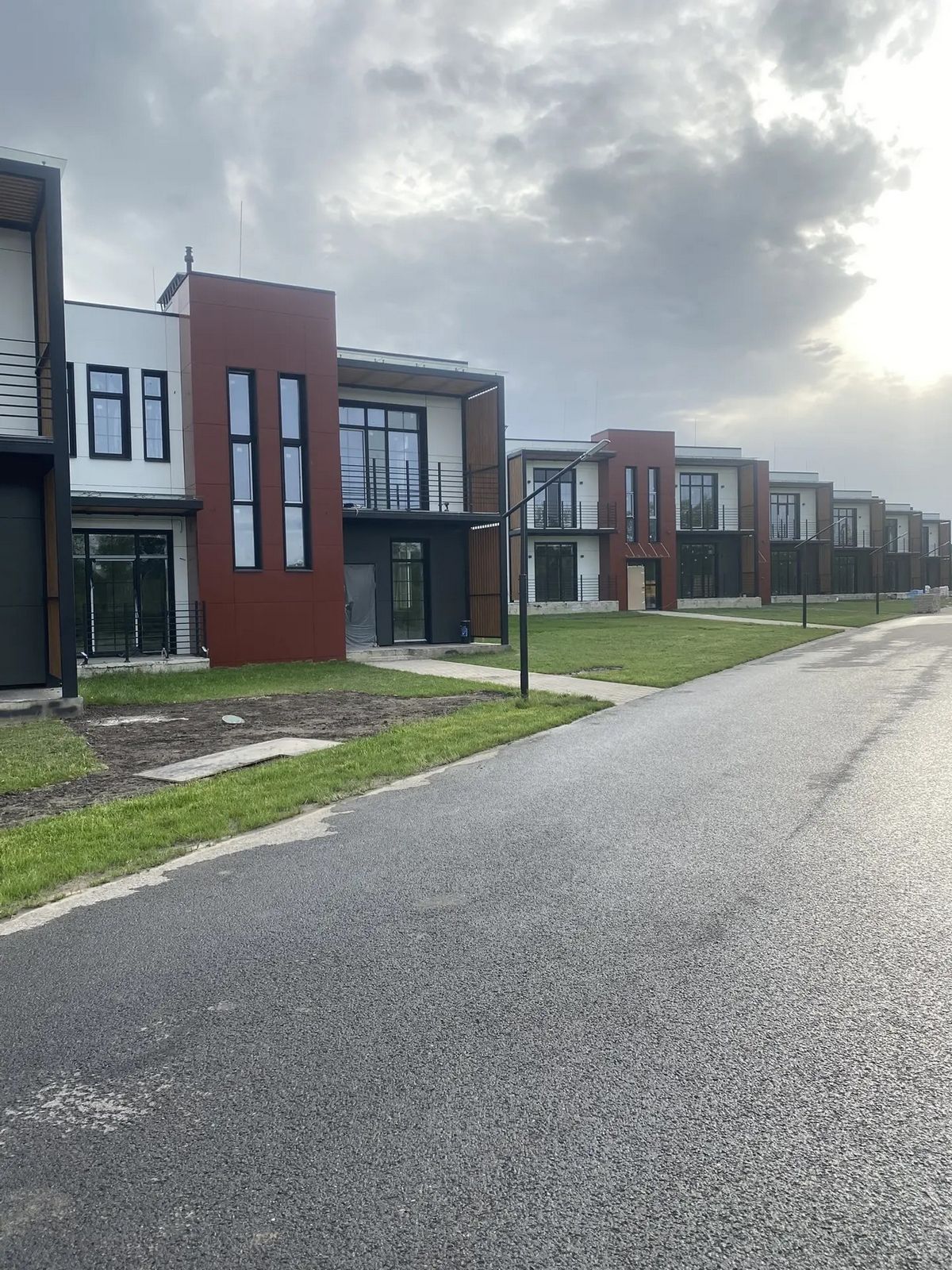

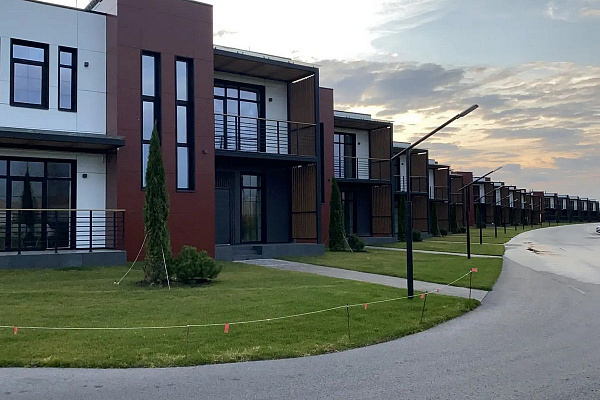

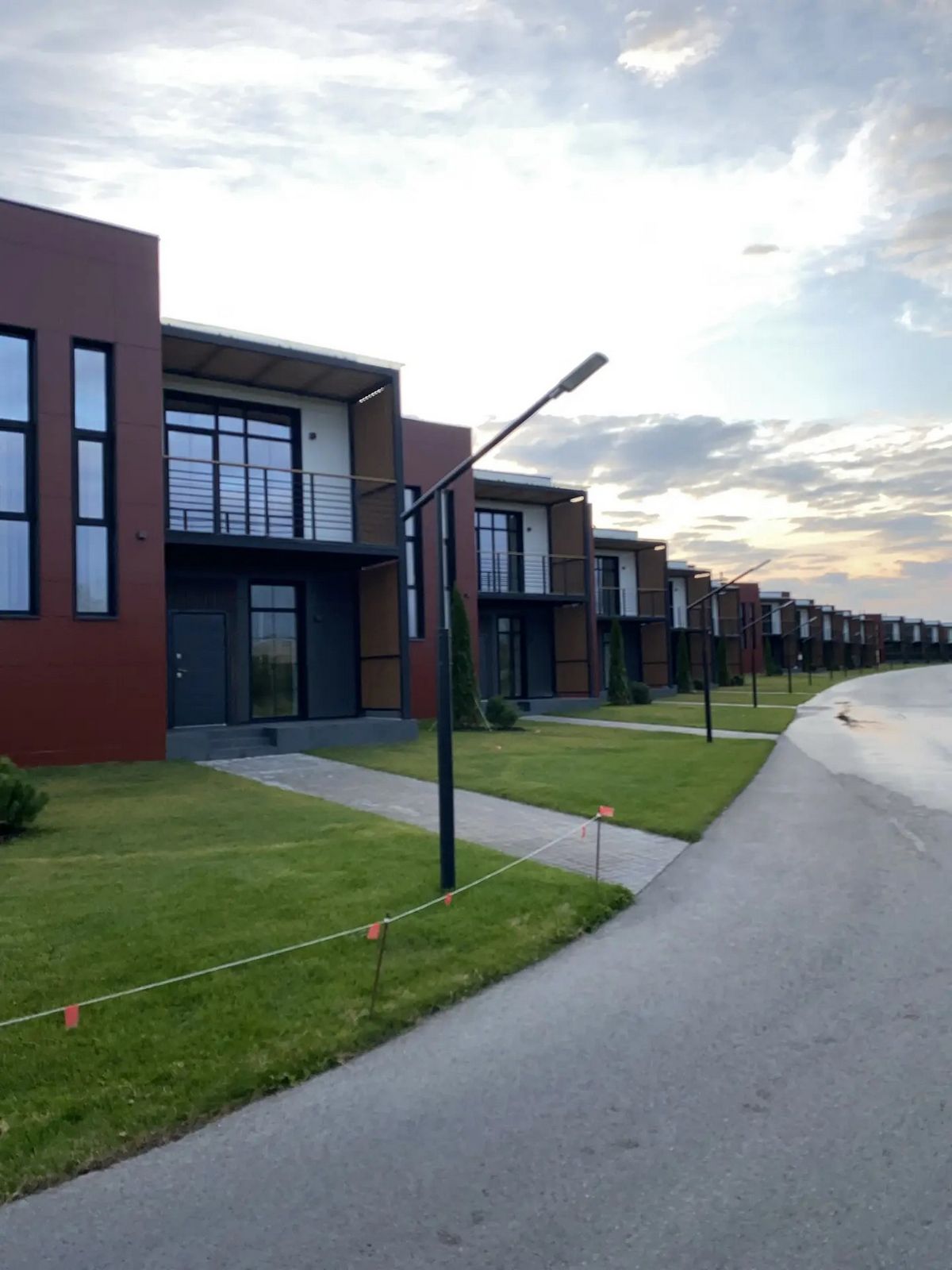

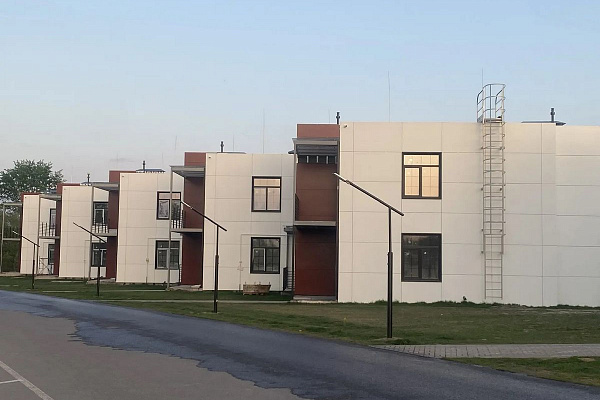

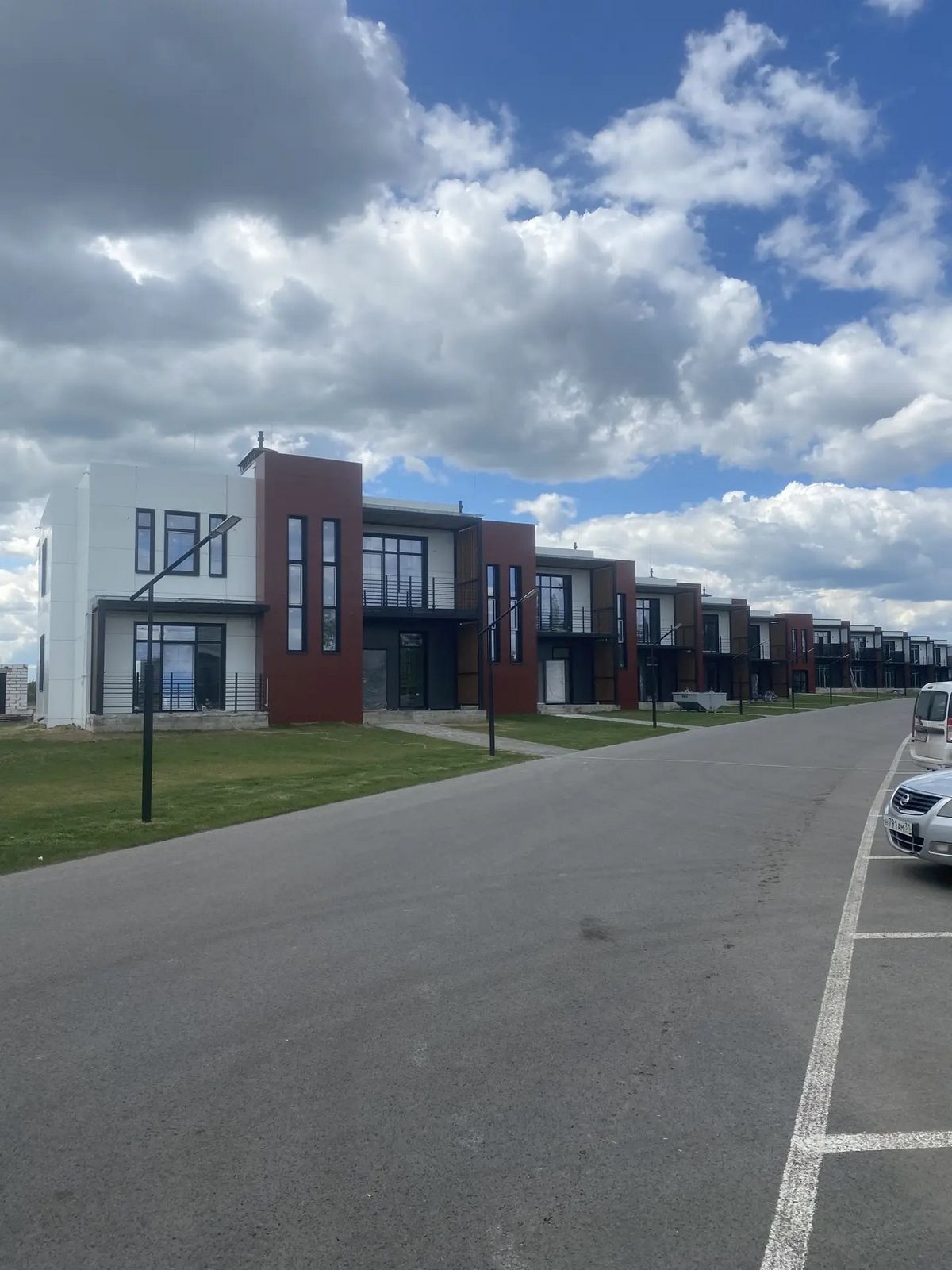

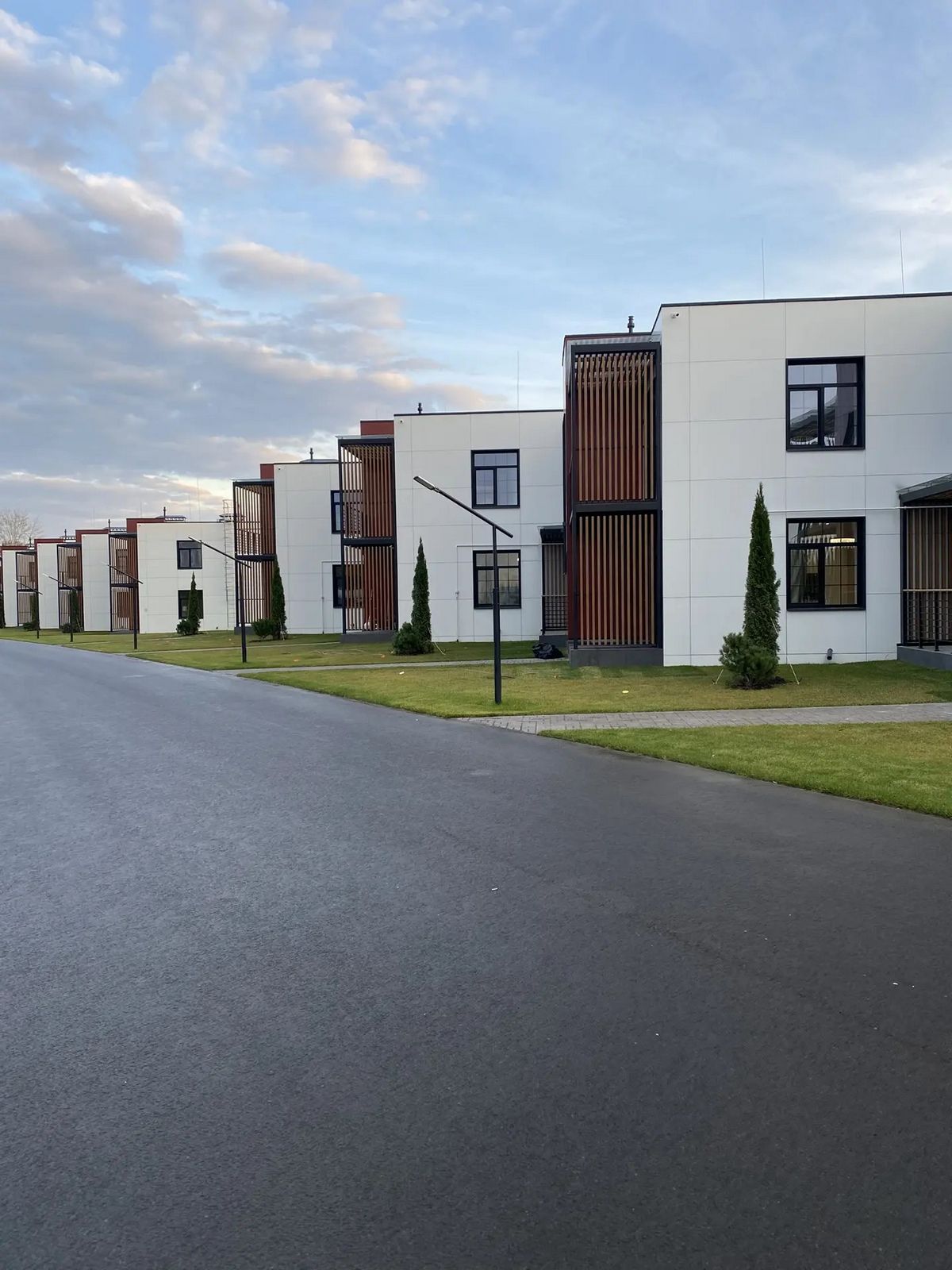

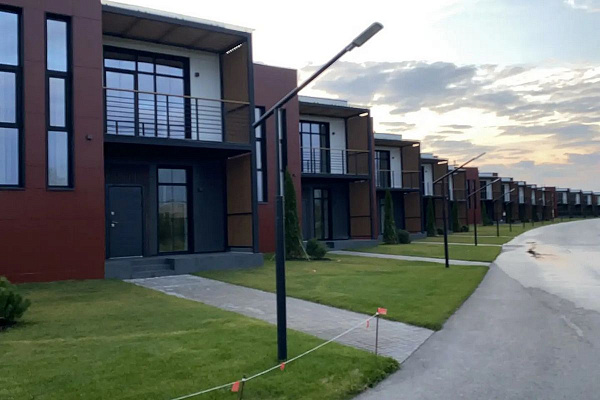

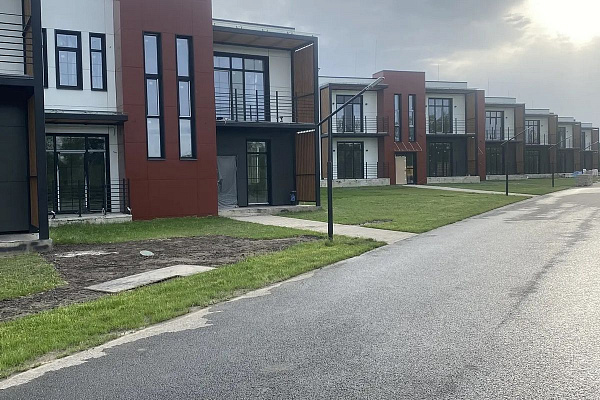

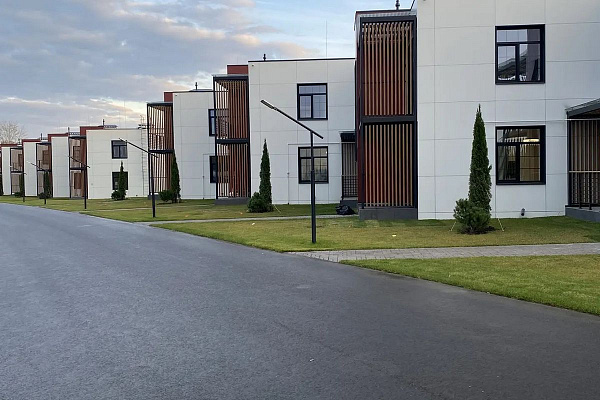

Единая архитектурная концепция комплекса

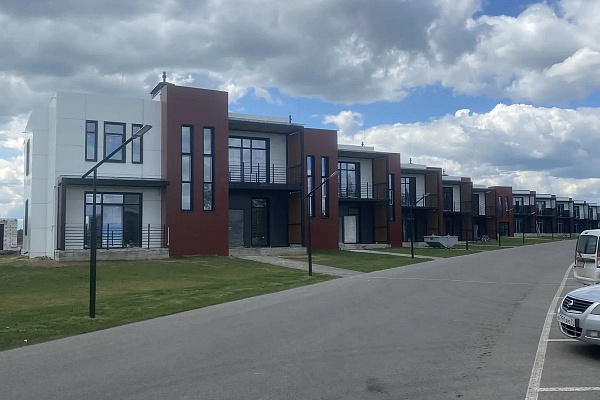

Все здания комплекса выполнены в единой стилистике: повторяющиеся фасадные решения, одинаковая раскладка панелей и ламелей, согласованные цветовые акценты. За счёт этого комплекс воспринимается как целостная жилая среда, а не набор отдельных строений.
